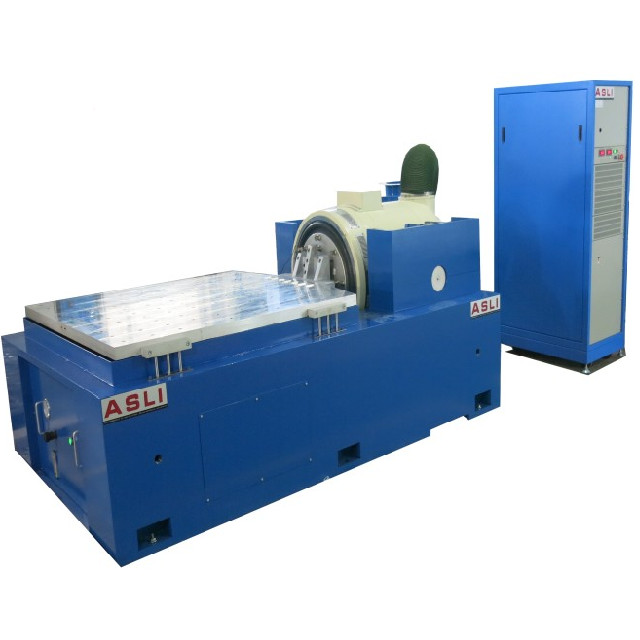

3つの軸線の機械シェーカーのテーブルの振動機械電気力学のテスター
Product Details
| シネフォース: | 6000N | スピード: | 1.6m/s |
|---|---|---|---|
| 移動: | 25mm | 頻度: | 3~3500HZ |
| 積載: | 180KG | 加速: | 100g |
| 装具: | 230mm | ||
| ハイライト |
6000N機械シェーカーのテーブル,電動機械シェーカーのテーブル,機械電動振動シェーカー |
||
Product Description
高周波振動シェイカーは 双磁回路構造 自作骨格動作回路 空中サポートローラーベアリングと線形ガイドX,Y,Z三軸シヌソイド振動テストとブロードバンドランダム振動テストを実行することができます.クラシック (半正線) パルスとショック応答スペクトル試験この機器は,国防,武器,航空,航空宇宙,通信,電子機器,電気機器,家電産業に広く使用されています.
- 定数力:シナス力 6000N ランダム力 6000N 衝撃力 12000N
- 周波数範囲:5Hz~3500Hz 固定周波数,前後スイープ,シナス,ランダム,ショックモードに対応
- スウィープ周波数モード:線形,対数,前後を掃く 固定周波数
- スウィープ周波数 タイム:1から32767まで
- スウィープ周波数時間:固定周波数/単数 1 〜 3600 分;スウィープ周波数曲線が表示される
- マックス 加速:1000 m/s2 (負荷なし)
- マックス 負荷180kg
- マックス 移動:25 mm p-p (負荷なし),ダブルピーク
- 衝撃の移動:25mm
- 移動コイルの重量:6.5kg
- 振動方向:垂直
- 振動波シヌス ランダム ショック
- 移動コイルの直径:Φ230 mm
- 振動システムの寸法 (mm):W850 × H750 × D550 mm
- 振動システム重量:590kg
- 振動発生器 セット1
- 振動制御器 1セット
- 通信接続室 1セット
- DA-6 パワー増幅器 1セット
- 刺激力 1 pc
- ドライバ ソフトウェア 1セット
- 冷却システム 1セット
- 産業用コンピュータ セット1本
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
注:ES-6モデルは主構成として強調されている.他のモデルはより高い力および負荷要求のために利用可能である.
- 高い軸共振周波数で 円形構造を設計した
- 2つの磁気回路の設計により,磁気流量の漏れが低く,コンパクトな構造と合理的なレイアウトが保証されます.
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤で 便利な移動式設置が可能
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリング小気球の静的硬さと動的硬さにより振動テーブルの負荷能力が向上し,低周波性能が向上します
Product Highlights
6000Nの正弦力、3～3500Hzの周波数、180kgの荷重、100gの加速度を備えた3軸メカニカルシェーカーテーブル。二重磁気回路、エアサスペンション、トラニオン絶縁を備え、信頼性の高い X、Y、Z 正弦波、ランダム、および衝撃試験を実現します。航空宇宙、防衛、エレクトロニクスに最適です。カスタムオプションも利用可能。
