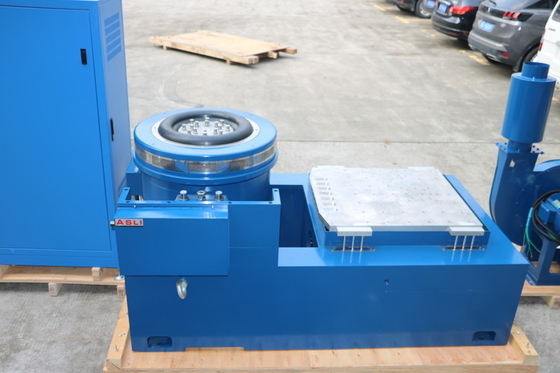

RTCA DO-160F と IEC/EN/AS を搭載した垂直および水平振動シェーカーテーブル
ランダムテストとSINEテストの違いは何ですか?
ランダムテストほど役に立たないのは シヌス振動テストは ランダム振動テストは ランダム振動テストは特定の周波数帯の全ての周波数を刺激するランダム振動のタスティンの記述を考えてみましょう 10〜2000Hzという連続スペクトルを 1990のサイナス波1Hzの間隔で記述する人がいますシヌス波は定幅と相を保持していますランダムになるには,各スライスの振幅と初期段階がランダムに変化し,予測できない予測不能な変動は ランダムなものです 幅広いスペクトルでランダムな振動は シナウイドではなく 連続的な振動を含んでいます

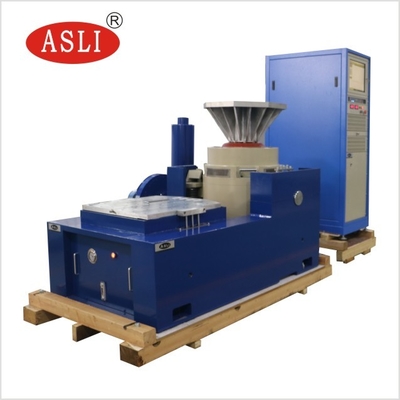

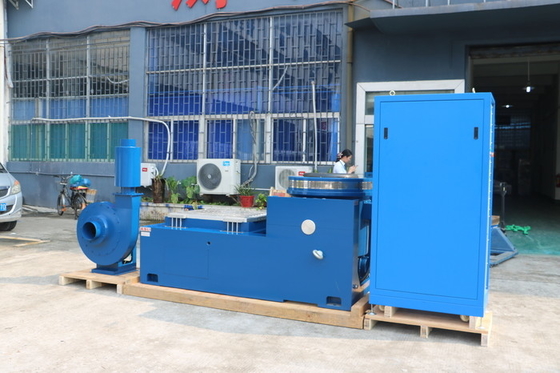

試験システムの組成

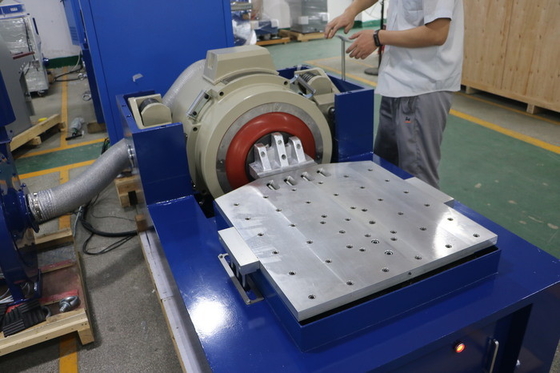

1片部品の水平振動発電機

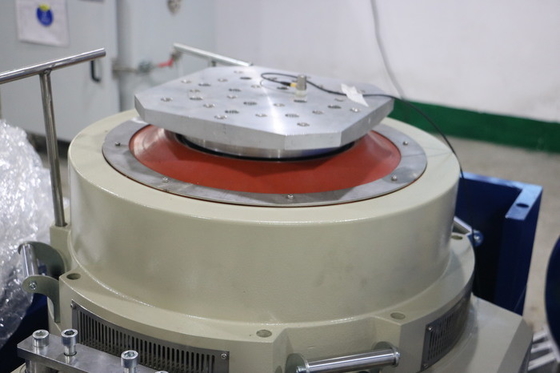

2垂直拡張テーブル
3冷却扇風機とマフラー
4デジタル 切り替える パワー 増幅器
5多機能振動制御計
仕様
| 名前 | 自動車電池 EN50604 IEC62133 UN38.3 実験用振動試験台 | ||||||||
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 指定速度 (m/s) | 定数移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (Kg) | 移動コイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
