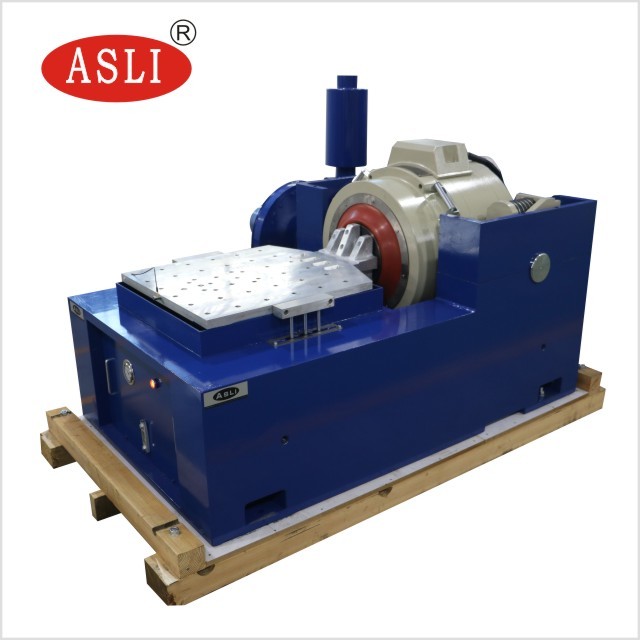

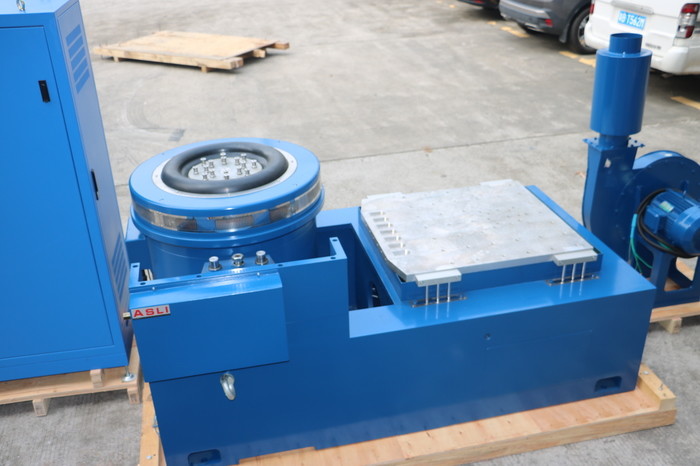

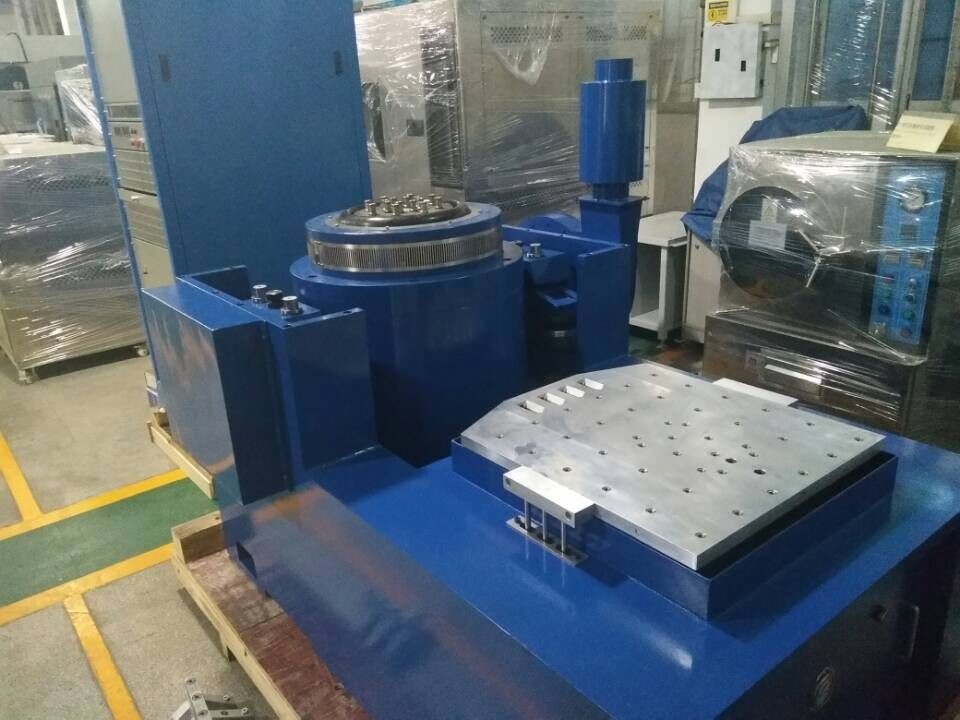

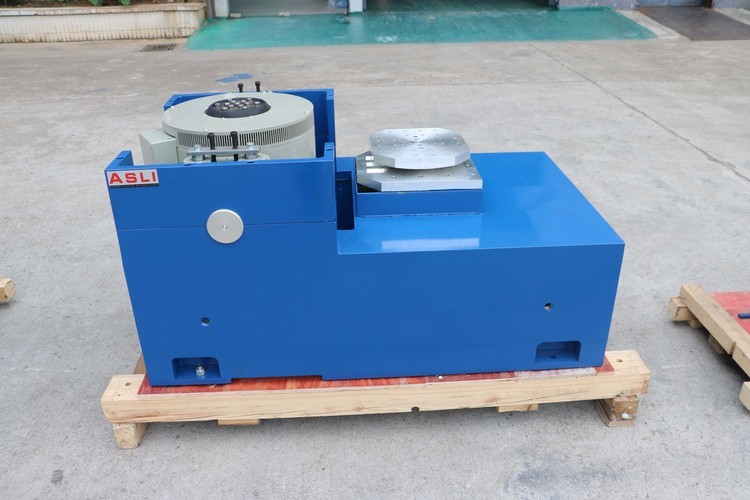

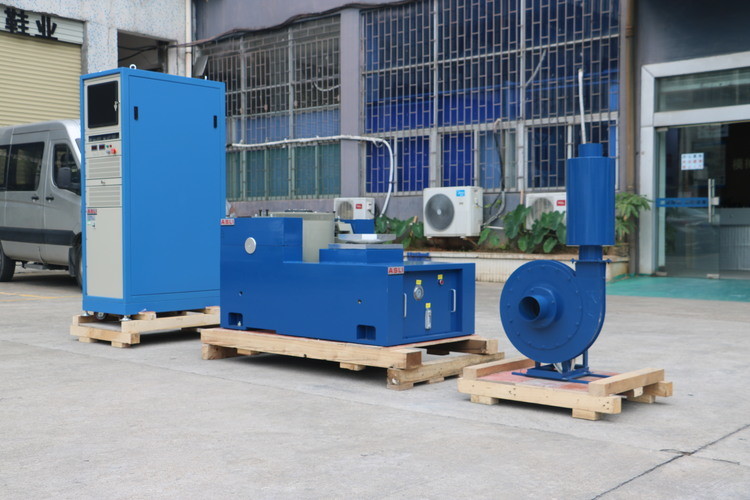

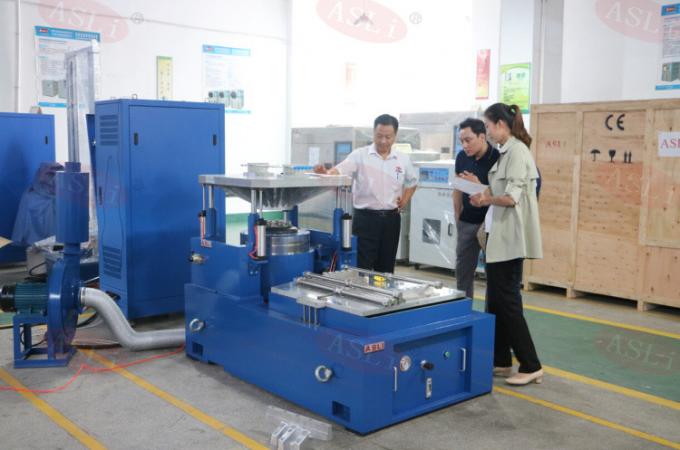

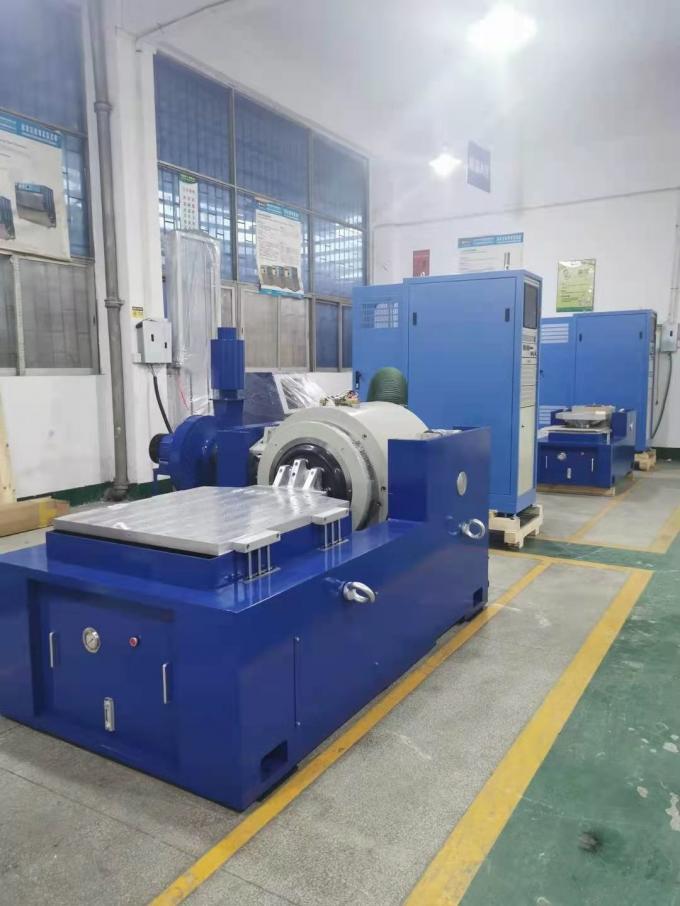

IEC62133 電子振動試験台 リチウム電池のISTA規格を満たす
デジタルスイッチする電源増幅器
このシステムは,シヌソイドパルス幅調節のデジタルパワーアンプを使用しています. 動作原理は,IGBT FETの高周波スイッチ機能を使用して,制御装置による低電圧信号入力がデジタル回路によって増幅され,元の信号に戻される.電気振動を促進するために振動テーブルの移動コイルに出力します.
知的高電圧電源増幅器の主な構成要素は:フロント制御,電源増幅器モジュール,保護回路,電源部品,電気キャビネットです.システムでは高電圧と小電流の出力形式を採用送電中の電力の損失を軽減し,効率的で合理的なインペダンスのマッチングを実現する.
パラメーター:
| シヌソイド推力 | 300kgf |
| ランダムな推力 | 300kgf rms |
| 衝撃推力 | 600kgf |
| 周波数範囲 | 5~2800Hz |
| 継続的な移動 | 25.4mm |
| 最大速度 | 1.8m/s |
| スイッチする電源増幅器 | |
| 増幅器出力 | 3.5kVA |
| シグナルとノイズ比 | >65dB |
| IF 利益 | ≥80 |
| 全和音歪み(定位出力では) | DC (0.1Hz) から 500Hz の間では0.5%未満; 500Hz から 5000Hz の間では1.0%未満 |
| 電力増幅器周波数応答 | DC (0.1Hz) から 4500Hz: ±3dB |
| 平均時間失敗 (MTBF) | >35,000時間 |
| 垂直拡張カウンタータップ | |
| テーブルサイズ | 600mm×600mm |
| 上限ランキング頻度 | サイナス2200Hz ランダム3500Hz |
| 逆重量 | 30kg |
| 机台材料 | アルミ合金 |
| 振動制御装置 | |
| オペレーティングシステム | Windows 7 について |
| 操作インターフェース | 中国語と英語のインターフェース |
| ソフトウェア機能 | シヌス,ランダム,クラシックショック,共鳴検索と居住者 |
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブルベアリング能力を高め,低周波のパフォーマンスを向上させる.
疑問や必要性がある場合は,私に連絡してください.IEC62133 電子振動試験台 リチウム電池のISTA規格を満たす
