6000N衝撃の試験装置、振動試験機の大会ASTM D999
Product Details
| シネフォース: | 6000N | 周波数: | 3~3500HZ |
|---|---|---|---|
| スピード: | 1.6m/s | 振動方向: | 垂直振動またはx,y,z |
| パワー: | 380v 3相 | 加速: | 100g |
| ハイライト |
3500HZ衝撃の試験装置,6000N衝撃の試験装置,ASTM D999の振動試験機 |
||
Product Description

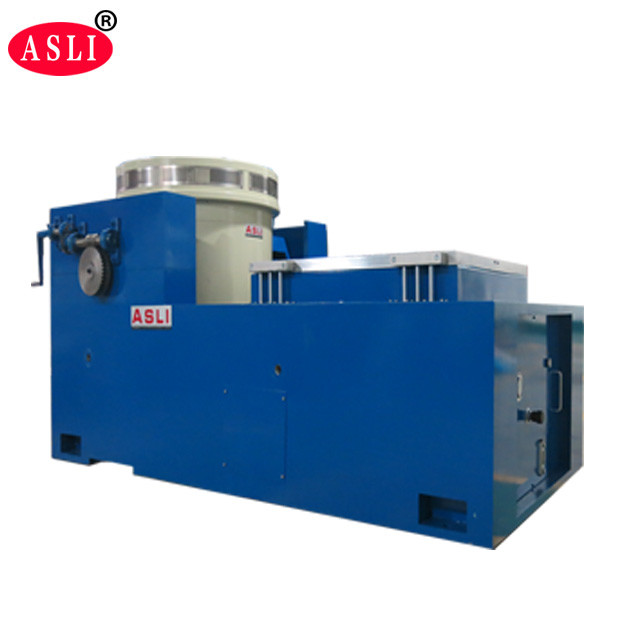

当社の高安定性電磁振動シェーカーシステムは、VENZO-820Sコンピュータシステムによって制御され、精度と耐久性を追求して設計されています。ダブルマグネティック回路構造、自己発生スケルトンアクションサークル、エアボーンサポート、リニアガイド付きローラーベアリング、トランニオンアイソレーションなどの先進技術を採用しています。
このシステムは、X、Y、Zの3軸正弦波振動試験および広帯域ランダム振動試験を実行します。また、古典的なパルス試験（半正弦波、台形波、のこぎり波）および衝撃応答スペクトル試験もサポートしており、ASTM D999規格に完全に準拠しています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 軸共振周波数が高い、よく設計されたダイナミックサークルスケルトン。
- ダブルマグネティック回路設計により、磁束漏れが少なく、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- トランニオンアイソレーションベースは、最適化された使用と便利な移動設置のために専用設計されています。
- 新しいダクト設計により、冷却効果が向上します。

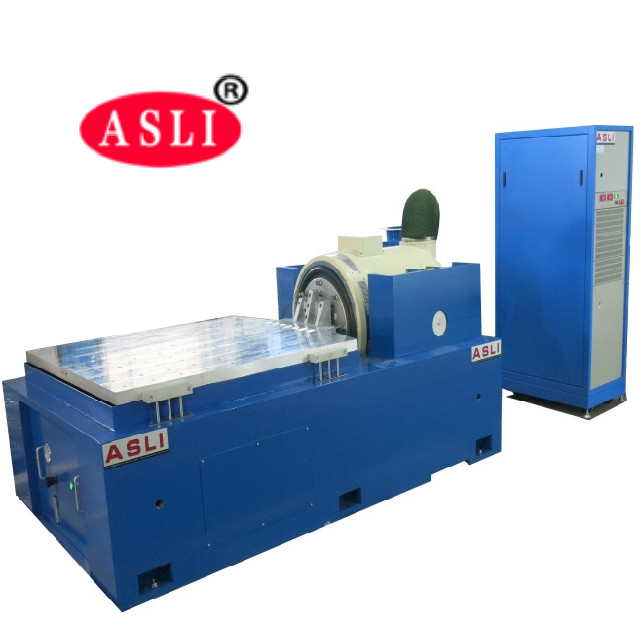

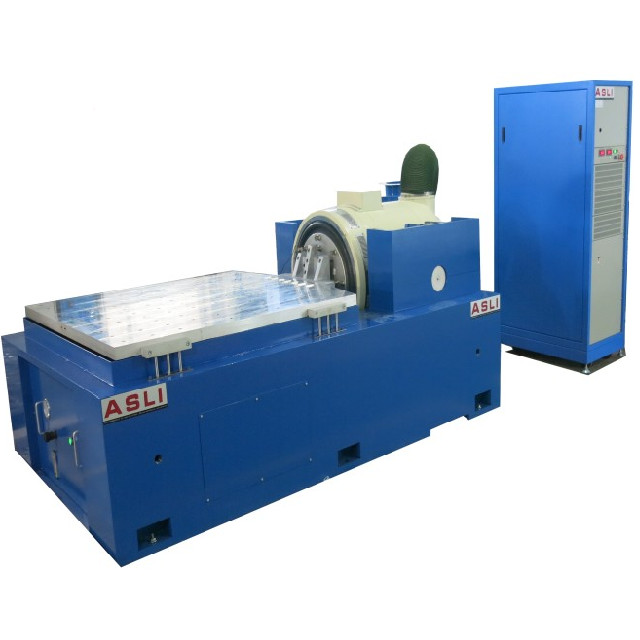

電磁振動試験機は、ダブルマグネティック回路構造、自己発生スケルトンアクションサークル、エアボーンサポート、リニアガイド付きローラーベアリング、トランニオンアイソレーションを採用しています。これらの先進技術により、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験が可能になります。
これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、家電製品、家庭用電化製品の産業で広く使用されています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
まずPPフィルム、次に機械とケースの間に厚さ10mmのフォーム、外側は標準的な輸出用合板ケース。

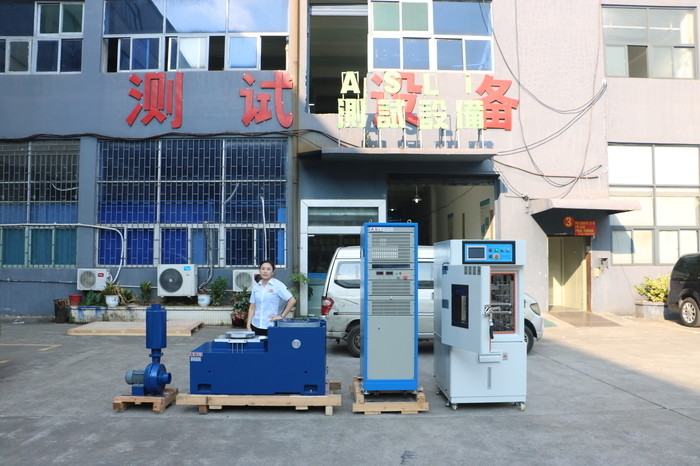

当社は28年の歴史を持つ試験装置メーカーであり、シミュレーション環境試験装置および機械振動・衝撃試験機に特化しています。当社の垂直・水平振動電磁式高周波シェーカーテーブルは主力製品であり、この機械でCE認証を取得しています。
当社のダイナミック電磁シェーカー、3軸プログラマブル産業用振動試験装置、またはその他の振動シェーカー製品についてご質問がある場合は、お問い合わせください。喜んでお手伝いさせていただきます。
Product Highlights
ASTM D999に準拠した6000N電磁振動シェーカー、3-3500Hz、加速度100g、X/Y/Z軸試験。二重磁気回路、空冷、CE 認証を備えています。航空宇宙、防衛、エレクトロニクスに最適です。カスタムオプションも利用可能。
