1000kg.車の部品のためのFの垂直そして横の振動テーブルの試験装置
Product Details
| 力なし: | 6000N | スピード: | 1.8m/s |
|---|---|---|---|
| 移動: | 25mm | 周波数: | 3~3500HZ |
| 積載: | 180KG | 加速: | 100g |
| 装具: | 450mm | テーブルサイズ: | 500×500mm |
| ハイライト |
1000kg.Fの振動テーブルの試験装置,電動振動テーブルの試験装置,1.8m/s振動試験装置 |
||
Product Description

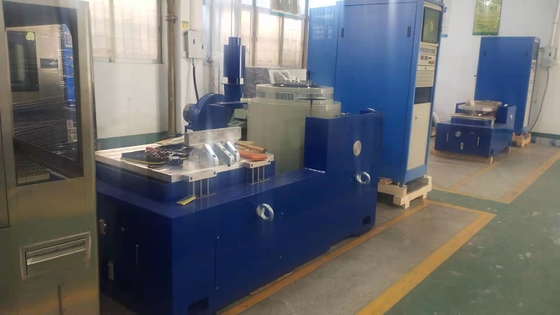

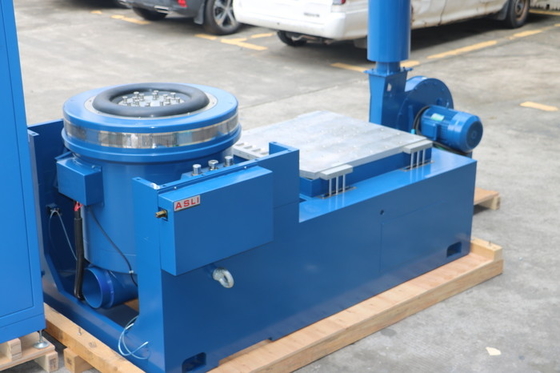

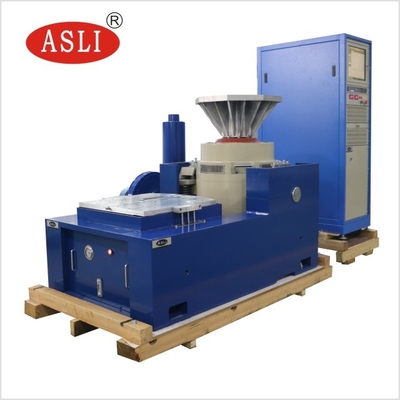

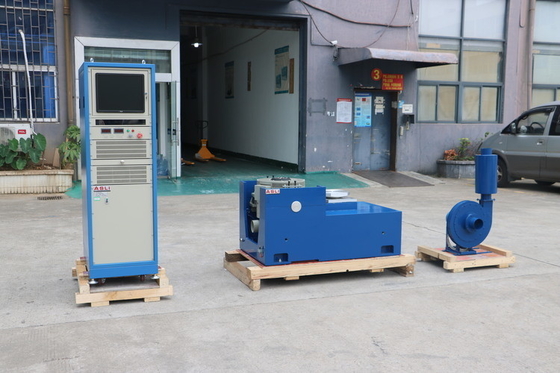

この 1000kg.f 垂直・水平振動試験機 は、ランダム、サイン、衝撃試験用に設計された電磁振動シェーカーシステムです。防衛、航空、宇宙、通信、エレクトロニクス、自動車、家電業界で広く使用されています。
この装置は、早期の故障検出、実際の作業条件のシミュレーション、および構造強度試験のために設計されています。幅広い応用範囲と信頼性の高い試験結果により、品質保証と製品検証に不可欠なツールとなっています。
システムは、サイン波、FM、スイープ、プログラム可能、周波数乗数、対数、最大加速度、振幅変調、時間制御機能をサポートしています。シンプルな固定加速度および固定振幅モードを備えた完全なコンピューター制御を提供します。各ユニットは、3ヶ月間の連続無故障運転を経て、安定した性能と信頼性の高い品質を保証します。
| 項目 | 説明 |
|---|---|
| サイン力 | 10000N |
| 衝撃力 | 20000KN |
| 周波数範囲 | 5~3000 Hz |
| 変位 | 51 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 981 m/s² (無負荷時) |
| アーマチュア径 | 200 mm |
| 許容負荷トルク | >300 N•m |
| 有効アーマチュア質量 | 6 kg |
| 最大負荷容量 | 100 kg |
| 磁気漏洩 | ≤1 mT |
| 軸方向振動絶縁周波数 | <3 Hz |
| 負荷取り付け | 16個のステンレス製M8インサート |
| 寸法 (L×W×H) | 850 × 665 × 760 mm |
| 概算重量 | 990 kg |
以下の表は、自動車バッテリーのEN50604 / IEC62133 / UN38.3振動試験ベンに適した、ラボ試験用の利用可能なモデルの概要を示しています。
| モデル | 定格サイン力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 高いステージ軸共振周波数を持つ、よく設計されたダイナミックサークル骨格。
- 2磁気回路設計により、磁束漏洩が少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングと、ストレートでインポート指向の複合ボディ剛性配向により、優れた偏心負荷容量を実現します。
- トランニオン絶縁基盤は、ホルモン使用専用で、便利な移動設置を提供します。
- ムービングシステムにおける先進技術により、ダイナミックサークルの高い信頼性を確保します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小バルーンの静剛性と動剛性が、振動テーブルの支持能力を高め、低周波性能を向上させます。
