正弦の電池のパックの信頼度試験のための任意電動振動シェーカー
Product Details
| サインフォース: | 30000n | スピード: | 1.8m/s |
|---|---|---|---|
| 振動方向: | 垂直水平 | 応用: | バッテリーパック |
| 頻度: | 3〜2500Hz | 力: | 380V 3位相 |
| 変位: | 75mm | 関数: | サインランダム |
| ハイライト |
3段階の電動振動シェーカー,セリウムによって証明される電動振動シェーカー,30000N高周波振動シェーカー |
||
Product Description
私たちは電動高周波振動振動器シリーズ製品の製造者です. 私たちのシステムは,二重磁気回路構造を含む先進的な近代技術を採用します.自作した骨格のアクション・サークルローラーベアリングと線形ガイド,およびトライニオン隔離.これらの技術により,X,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験クラシックパルステスト (半正弦,トラペゾイド,シール歯波) とショック応答スペクトルテスト
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電の分野で広く使用されています.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 高い軸共振周波数で 円形構造を設計した
- 2つの磁気回路 磁気流出量が少ない コンパクトで合理的な構造
- ローカー・ラッド・ローラー・レーヤリング 直線型・輸入型複合体体硬さ方向性,中心的な負荷能力
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 高度な技術で 動き回るシステムで ダイナミック・サークルの高い信頼性を保証します
- 冷却効果を高めるための新しい管設計
- ローヤリング小気球の静的硬さと動的硬さ,振動テーブル容量を高め,低周波性能を向上させる.
- 定数力:シナス力3000N ランダム力3000N 衝撃力6000N
- 周波数範囲:3Hzから3500Hz 固定周波数 前後を掃き,シナス,ランダム,ショック
- スウィープ周波数モード: 線形,対数,前後スウィープ,固定周波数
- スイープ周波数 タイム: 1から32767
- スウィープ周波数時間:固定周波数/単行 1 〜 3600 分; スウィープ周波数曲線が表示される.
- 最大加速: 1000 m/s2 (負荷なし)
- 最大速度 1.6m/s
- 最大移動: 25 mm p-p (負荷なし) 倍ピーク
- 衝突移動: 25mm
- 移動コイルの重量: 3.5 kg
- 振動方向:垂直
- 振動波:シナス,ランダム,ショック
- 移動コイル直径: Φ150 mm.
- 振動システムの寸法:W750 × H599 × D680 mm.
- 振動システム 重さ 490 kg
- 二重磁回路構造は,高磁場強度を保証し,流体漏れを軽減する.特別な脱ガス構造は,流体漏れを1mT以下まで削減することができます.
- U型スプリング,ローラー,線形ベアリングは,負荷の歪みに強い抵抗力があります.
- 振動から隔離するために空気スプリングが使用され,振動システムは,特別な基礎を必要とせず,重荷でも安定して動作します.
- 振動試験器の過熱,過負荷,過電流,過電圧,過移動に対して保護装置が用意されている.電気ネットワーク保護装置は過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,過電圧,低電圧駆動電力の保護には,電流制限,ソフトスタート,過熱,短電流,モジュール欠陥保護が含まれます.
- サイナス・ランダム・インパクト・環境テストを 完了できます
- このシステムには,電圧変動の最小要件があります.
- このシステムには,接地抵抗の最小要件があります. 接地抵抗は4Ω未満です.
- 高い信頼性があり,特に長時間稼働に適しています.
- 小さなロードベンチ内で,より高い加速と作業頻度を実現し,機械ベンチ全体のロード能力と性能を向上させます.

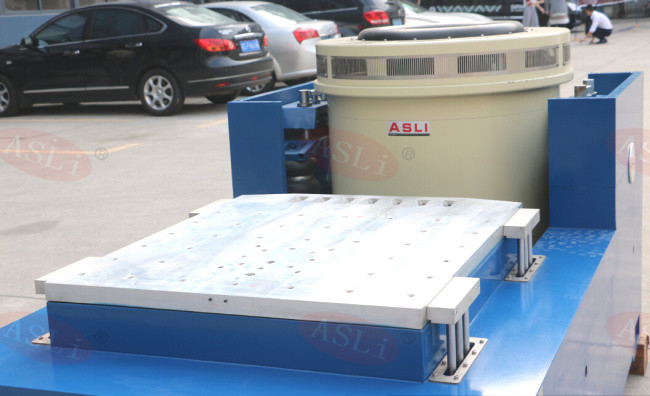

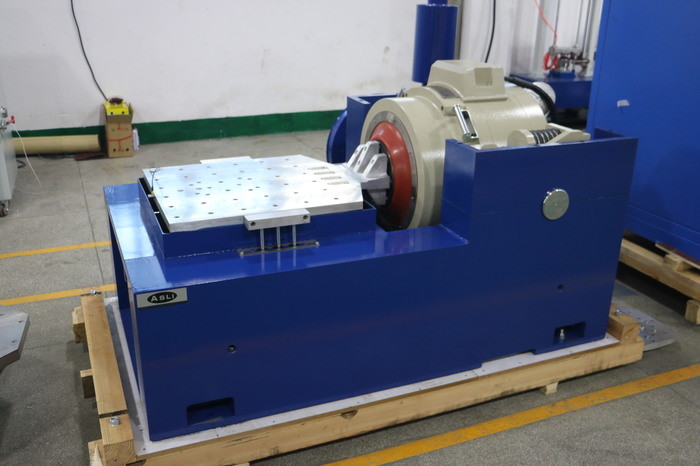

- 水平ベンチと振動ベンチは,完全な構造と便利な設置と調整を備えた統合型です.
- 静的圧力トラック,V形,傾き耐性,偏差負荷耐性. 油ポンプ内蔵,良い構造,操作が簡単.
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5 円800 5・1000 51500円 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5・1000 51500円 5・2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5・1000 51300円 51500円 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 円800 51100円 5・1400 | 126 168 210 |
VT垂直拡張ベンチと指定されたクランプは,顧客が完璧な構造に従って最高の性能を得ることを保証するために精密に計算され,精巧に設計されています.高品質の材料工芸品も
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (円盤) | 220 | 350 | Φ1200 |
バッテリーパックの信頼性テストのためのシナスランダム電動力学振動振動器について質問がある場合は,私達に連絡してください.
