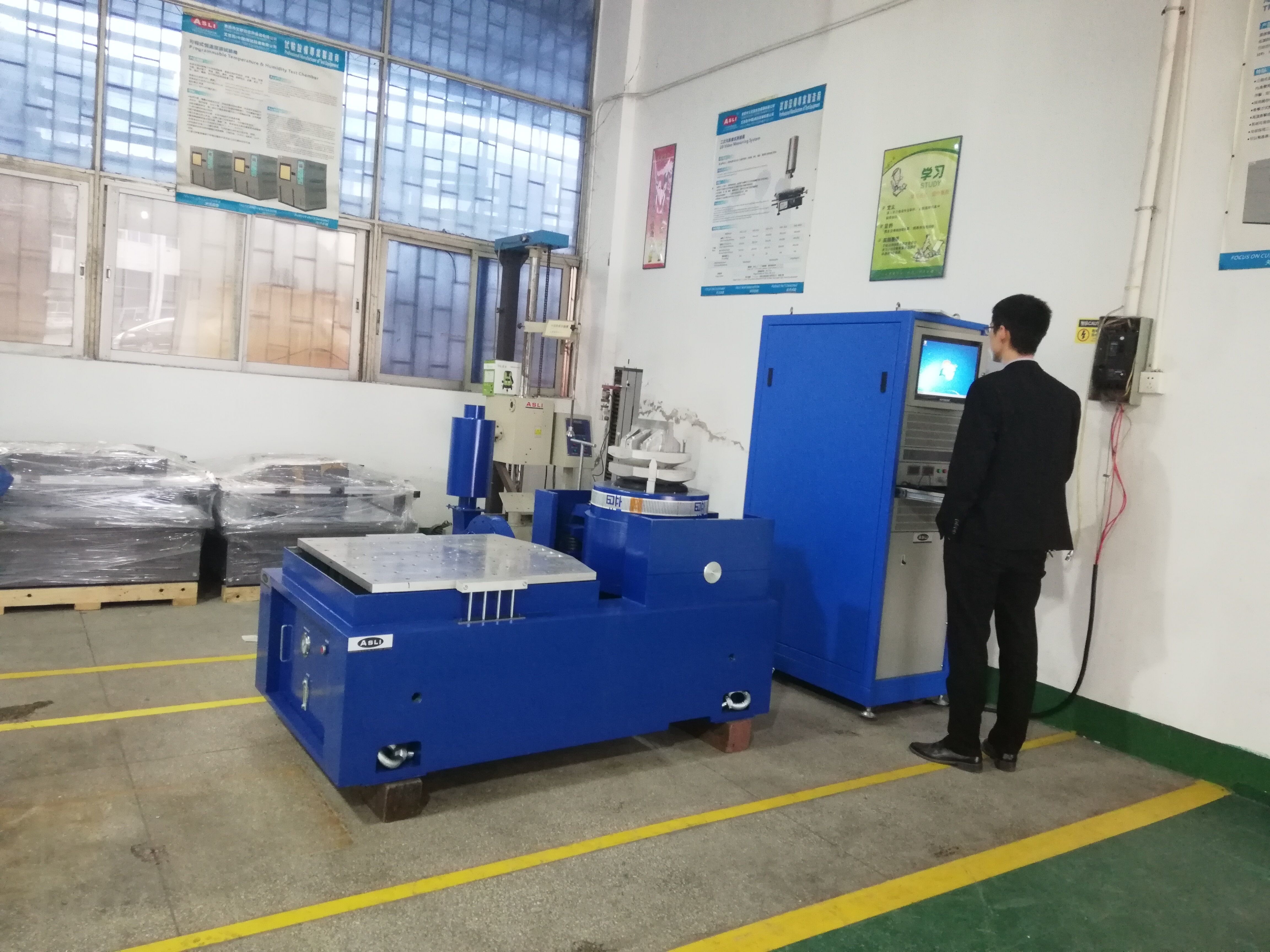

空冷の高周波電動シェーカーの振動試験機の価格
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100G |
| 冷却方法: | 空冷 | ||
| ハイライト |
空冷の電動シェーカー,電動シェーカー10KN,1.8m/s振動試験機 |
||
Product Description

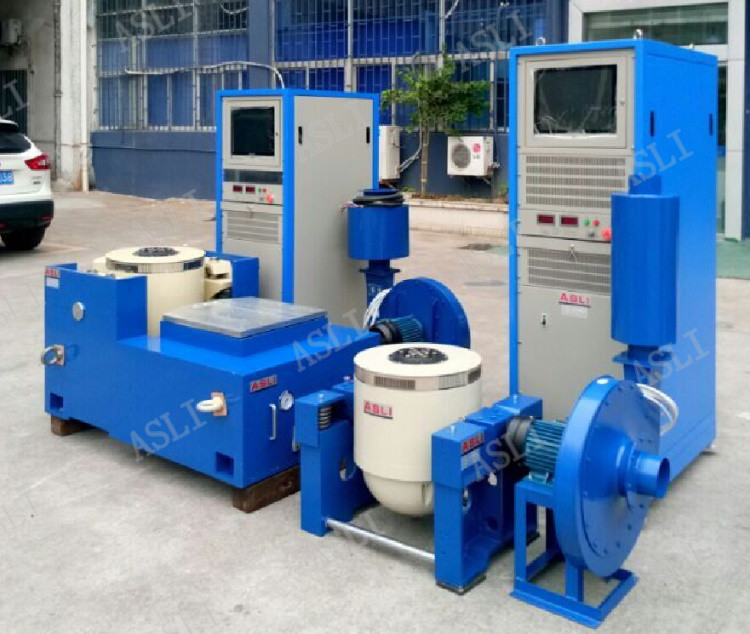

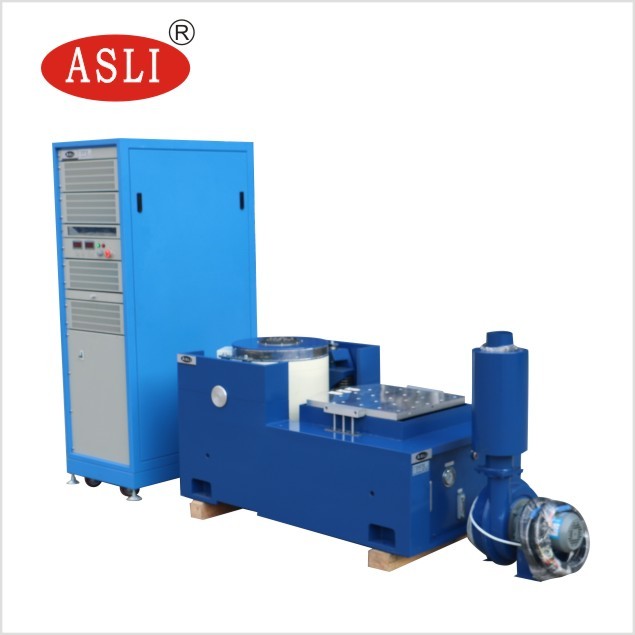

空冷高周波電磁加振機は、X、Y、Z軸の正弦波、ランダム、衝撃試験に対応する精密振動試験機です。ダブル磁気回路構造、自己発生スケルトンアクションサークル、エアボーンサポート、リニアガイド付きローラーベアリング、トラニオンアイソレーションなどの先進技術を採用しています。このシステムは、国防、兵器、航空、宇宙、通信、電子機器、家電、家庭用電化製品業界で広く使用されています。
- 定格力: 正弦波10,000N; ランダム10,000N; 衝撃20,000N
- 周波数範囲: 3 Hz～3,000 Hz — 固定周波数、往復スイープ、正弦波、ランダム、衝撃モードに対応
- 周波数スイープモード: 線形、対数、往復スイープ、固定周波数
- 周波数スイープ回数: 1～32,767
- 周波数スイープ時間: 固定周波数/シングル 1～3,600分; 周波数スイープ曲線を表示可能
- 最大加速度: 1,000 m/s² (無負荷)
- 最高速度: 1.8 m/s
- 最大変位: 51 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 51 mm
- 可動コイル重量: 14 kg
- 振動波形: 正弦波、ランダム、衝撃
- 可動コイル径: φ240 mm
- 振動システム寸法: 幅1060 × 高さ750 × 奥行845 mm
- 振動システム重量: 960 kg
- 付属アクセサリー: 600 mm × 600 mm 垂直エキスパンダーおよび 600 mm × 600 mm 水平スリップテーブル
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- 振動発生器 — 1セット
- 振動コントローラー — 1セット
- 通信接続チャンバー — 1セット
- DA-10 パワーアンプ — 1セット
- 励振電源 — 1個
- ドライバソフトウェア — 1セット
- 冷却システム — 1セット
- 産業用コンピューター — 1セット
- カラープリンター — 1セット (オプション)
- 加速度センサー (出力ライン含む) — 1個
- 振動治具 — 1セット (オプション; 試験サンプルに応じて構成)
振動コントローラーは、国際的な先進分散システムアーキテクチャを採用した最新世代のデザインが特徴です。コアにはTIの最新TMS320シリーズ32ビット浮動小数点高速プロセッサを搭載しています。テストレポートはWord形式で自動生成されます。テスト中またはテスト後に、レポートを編集してから自動または手動で生成できます。
- 軸方向共振周波数が高い、よく設計されたダイナミックサークルスケルトン。
- 2つの磁気回路設計により、磁束漏れが少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングと直線的で輸入志向の複合ボディ剛性配向により、優れた偏心荷重容量を提供します。
- トラニオンアイソレーション基盤はホルモン使用専用で、便利な移動設置が可能です。
- 先進技術の移動システムにより、ダイナミックサークルの高い信頼性を確保します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小バルーンの静剛性と動剛性が、振動テーブルの支持能力を高め、低周波性能を向上させます。
空冷高周波電磁加振機振動試験機の価格に関するご質問やご要望がございましたら、お気軽にお問い合わせください。
