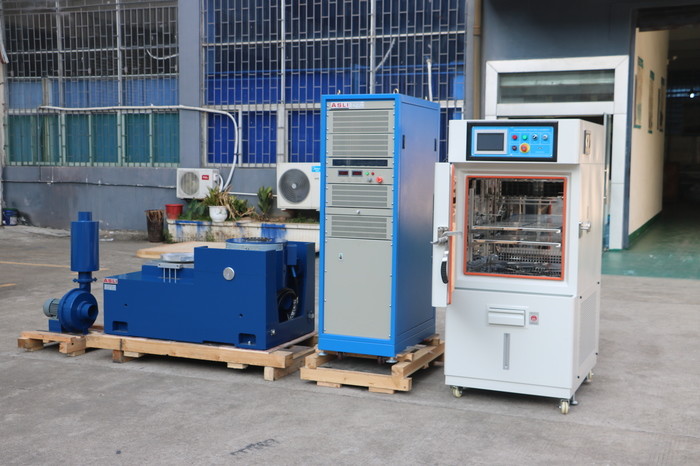

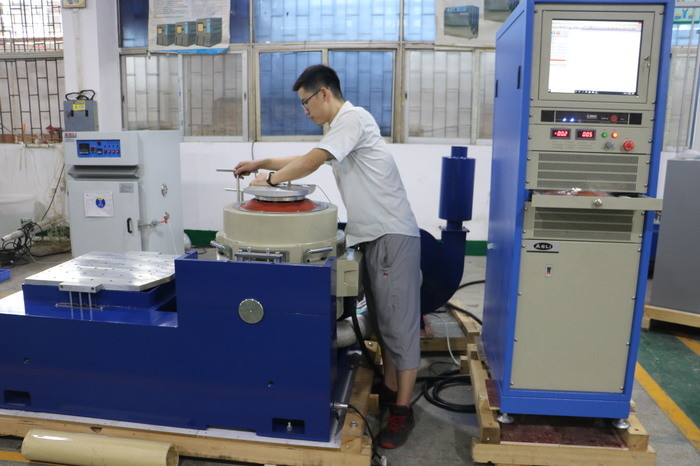

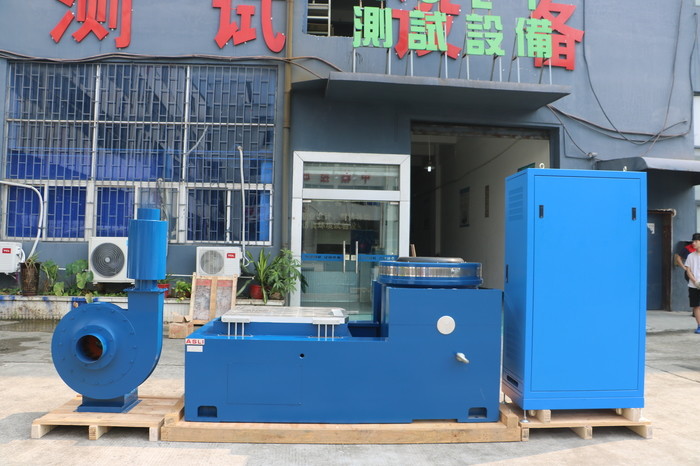

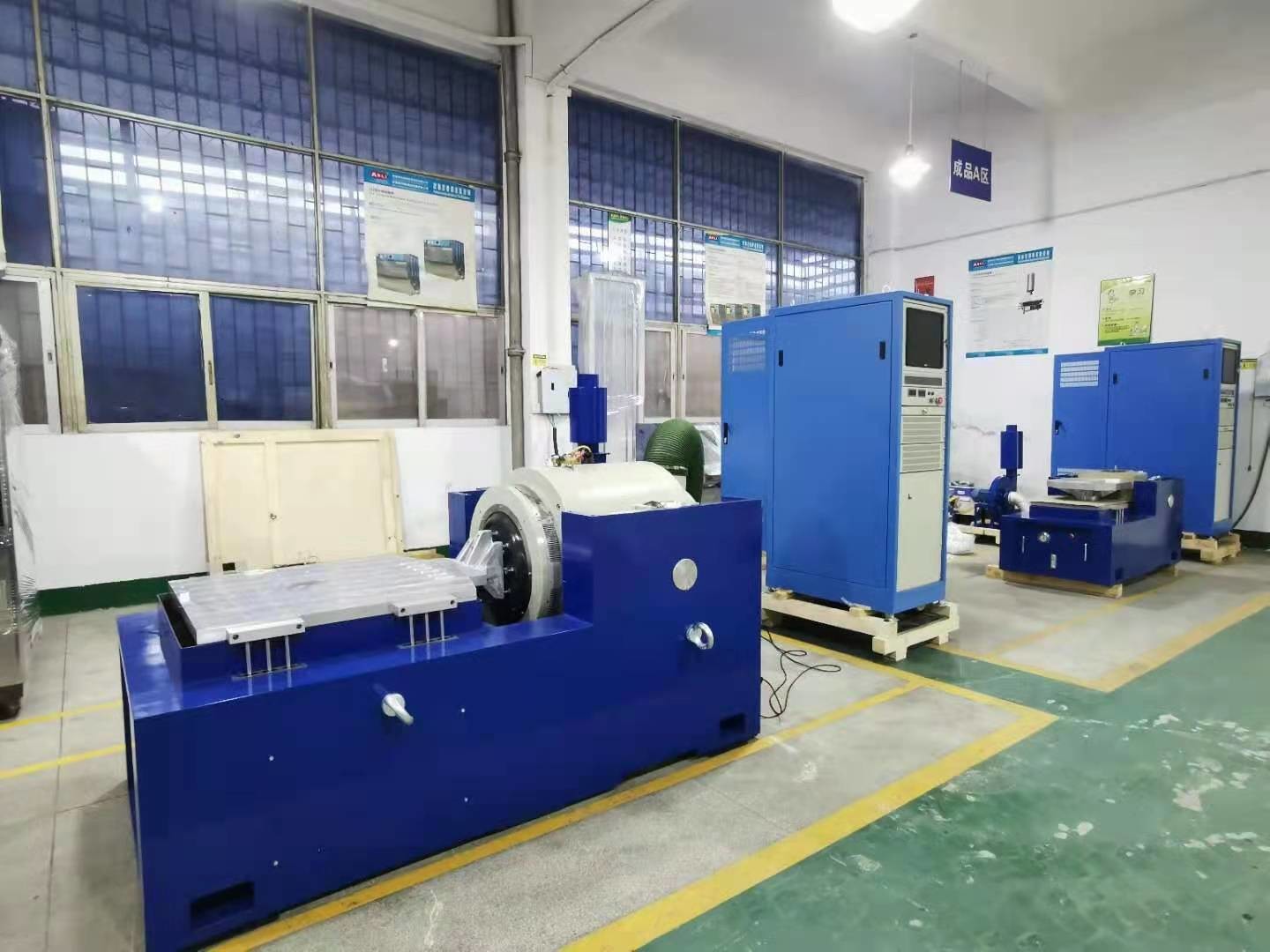

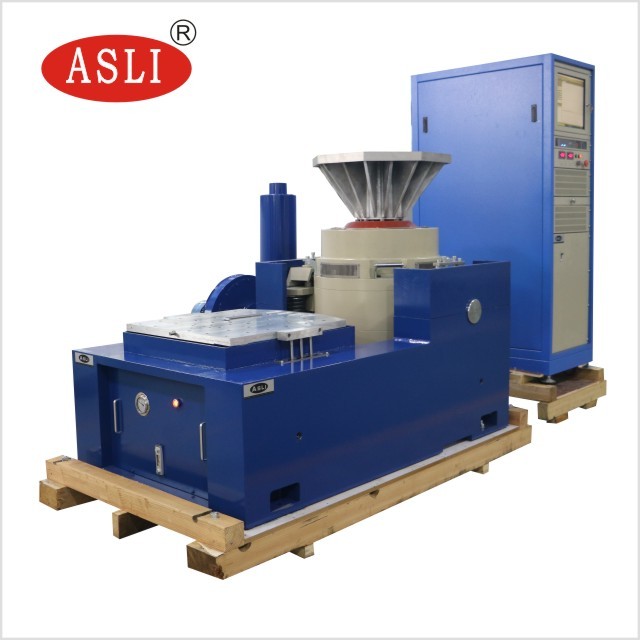

高周波産業用振動試験装置 MIL-STD 810F 準拠
アプリケーション:
当社は、'二重磁気回路構造'、'自己発生スケルトンアクションサークル'、'空輸サポート'、'ローラーベアリングとリニアガイド'、'トリニオンアイソレーション'といった先進的な現代技術と特殊技術を採用した、電磁式高周波振動試験機/高周波振動疲労試験機シリーズ製品のメーカーです。X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了させることができ、古典的な（半正弦波、台形波、ノコギリ波）パルスおよび衝撃応答スペクトル試験も完了できます。これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、家電製品などの分野で広く使用されています。
高周波振動疲労試験機の特長:
1. よく設計されたダイナミックサークルスケルトンにより、より高いステージ軸方向共振周波数を実現。
2. 二重磁気回路、磁束漏れが少なく、コンパクトな構造で合理的。
3. ロッドローラーベアリングは、ストレートで輸入志向の複合ボディ剛性方向、偏心負荷容量。
4. ホルモン専用のトリニオンアイソレーション基盤、移動の便利さを実現。
5. 高い信頼性のダイナミックサークルを保証する先進技術。
6. 新しいダクト設計により冷却効果を向上。
7. ベアリングの静的剛性、動的剛性が小さく、振動テーブルの容量を向上させ、低周波性能を向上。
高周波産業用振動試験装置 MIL-STD 810F 準拠 technical parameters:
| モデル |
定格正弦波 力 (N) |
定格ランダム 力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度(m/s) |
定格変位 (p-p)mm |
最大負荷 (Kg) | 可動コイル(Kg) |
寸法 可動コイル(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

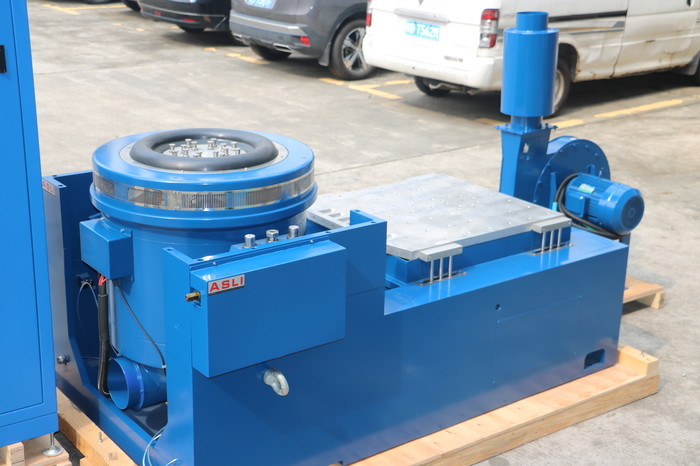

水平スタンドの特長:
1. より高い加速度と動作周波数を実現するために、小さなローディングベンチ内で、全機械ベンチの負荷容量と性能を向上。
2. 水平ベンチと振動ベンチは一体型で、完璧な構造で、設置と調整が容易。
3. 静圧トラック、V字型、傾斜耐性と偏荷重耐性。
内蔵オイルポンプ、良好な構造で操作が簡単。
水平エクステンダーの技術的パラメータ:
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
垂直拡張ベンチの特長:
VT垂直拡張ベンチと指定クランプ、精密計算、精巧な設計により、お客様は完璧な構造、高品質の材料、
および職人技に従って最高の性能を得ることができます。
垂直エクステンダーの技術的パラメータ:
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | Φ1200 |
高周波産業用振動試験装置 MIL-STD 810F に関するお問い合わせがございましたら、お気軽にご連絡ください。
