振動試験システムは、主に製品の振動および衝撃環境試験、環境ストレススクリーニング試験、信頼性試験に使用されます。電磁振動試験機は、バッテリー関連の試験規格に完全に準拠して設計されており、特定の条件下でのバッテリーの振動試験をシミュレーションします。バッテリーまたはバッテリーパックを振動テーブルに固定し、規定の周波数、加速度、変位モードに従って、バッテリーサンプルを互いに垂直な3方向に振動させます。測定されたバッテリーは、漏れ、心臓の鼓動、破損、火災、爆発があってはなりません。振動試験の適用範囲は非常に広く、回路基板、バッテリー、飛行機、船、ロケット、ミサイル、自動車、家電製品などの工業製品に及びます。

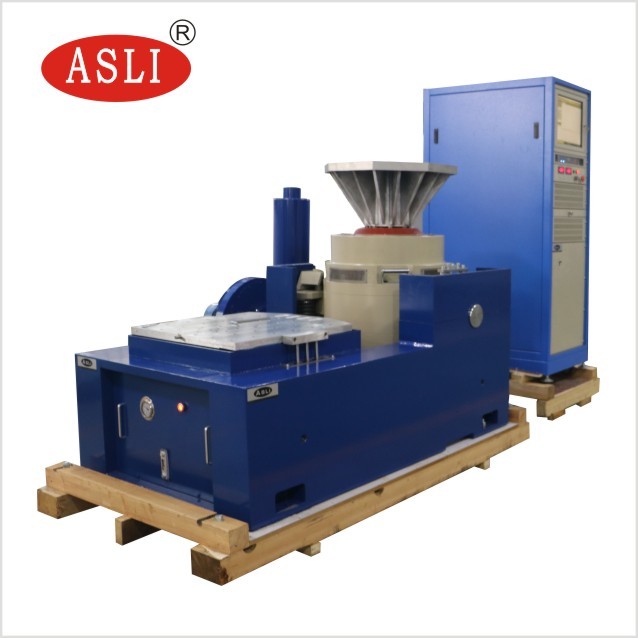

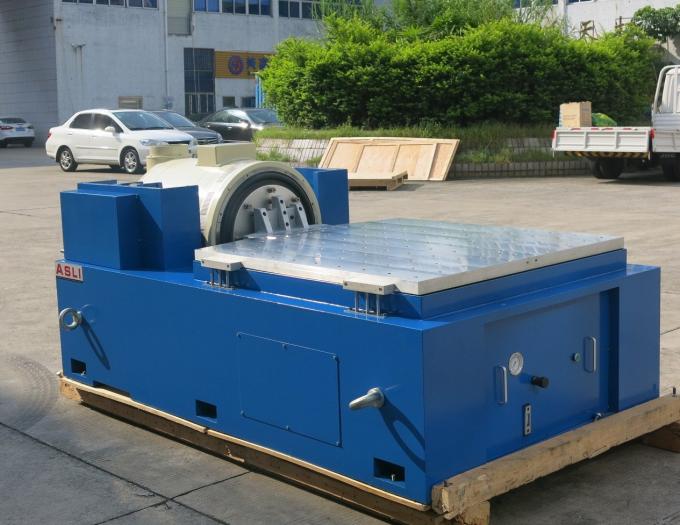

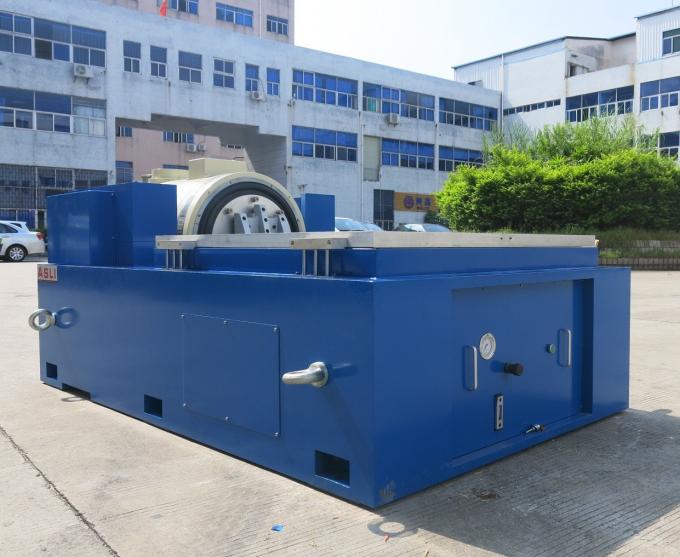

| 垂直・水平高周波ランダム振動試験装置パラメータ: | ||||
| 最大正弦波励振力 | 5000Kgfピーク | |||
| 最大ランダム振動力 | 5000Kgf r.ms | |||
| 最大衝撃振動力 | 10000Kgfピーク | |||
| 周波数範囲 | DC～4000 Hz | |||
| 最大変位 | 75mm p-p（ピークツーピーク値） | |||
| 最大速度 | 1.8m/s | |||
| 最大加速度 | 100G（980 m/s2） | |||
| 最初の共振周波数 | 3500Hz | |||
| 最大負荷 | 750kg | |||
| 可動コイル直径（作業台直径） | 直径450mm | |||
| 可動コイルの品質 | 50kg | |||
| 最大負荷 | 750Kg | |||
| メサのネジ | 13 x M8 | |||
| 磁束漏れ | <10ガウス | |||
| 寸法 | 800mm x 800mm x 800mm（垂直マシン） | |||
| 重量 | 約1500Kg | |||
| サーボシステム | ||||
| 機能 | 温度、空気圧、変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、ロジック、不足入力。 | |||
| デジタル振動コントローラー | ||||
| ハードウェア構成 | 2チャンネル入力、1チャンネル入力 | |||
| 制御コンピュータ | オリジナル産業用コンピュータ、液晶ディスプレイ（キーボード/光学式マウス付き） | |||
| ソフトウェア | 中国語/英語操作、時間領域および周波数領域分析、信号源、正弦波スイープ周波数分析など。WORDは、テストレポート、信号とデータの表示、保存、テストパラメータの設定、および機能の分析を自動的に生成できます。 | |||
| オペレーティングシステム | Windows 2000/XP | |||
| 加速度センサーB&W |
周波数領域：1～2000Hz 感度：50mv/g 温度範囲：-24 - 250℃ |
|||
| 電気的要件 | ||||
| 電源 | 3相、380V/50Hz | |||
主な特徴
* 空冷式電磁加振器
* 振動コントローラーとパワーアンプをオールインワンキャビネットに構造化
* 2400ニュートンのピーク正弦波推力を実現。
* X、Y、Z 3軸テスト
制御機能
* 固定周波数正弦波振動
* スイープ振動* ランダム振動
* クラシックショック
一般的なシステムアプリケーション
* 環境試験
* ストレススクリーンテスト
* 振動試験
ユーザーのメリット
* ユーザーによる簡単なインストールが可能
* ユーザーインターフェース：ローカルモード用のLCDタッチスクリーンと、リモートモード用のPC-Windows（イーサネット経由）
* ローカルモード：事前定義されたテストをすばやく開始でき、数十のテスト仕様を保存できます。
* リモートモード：テストの定義とテスト仕様のmostarへの保存、テスト制御、テストデータのレビューとドキュメント化など、システムのすべての操作。
