半正弦波衝撃試験の特長:
1. よく設計されたダイナミックサークルスケルトンで、より高いステージの軸方向共振周波数。
2. 二磁気回路、磁束漏れが少なく、コンパクトな構造で合理的。
3. ロッカーロッドローラーベアリングは、まっすぐで輸入志向の複合ボディ剛性方向、偏心負荷容量。
4. トラニオン分離基盤はホルモン専用で、移動の利便性を考慮して設置。
5. 高度な技術がシステムを移動し、ダイナミックサークルの高い信頼性を確保。
6. 新しいダクト設計により冷却効果を向上。
7. ベアリングの静的剛性、動的剛性が小さく、振動テーブルの容量を上げ、低周波性能を向上。

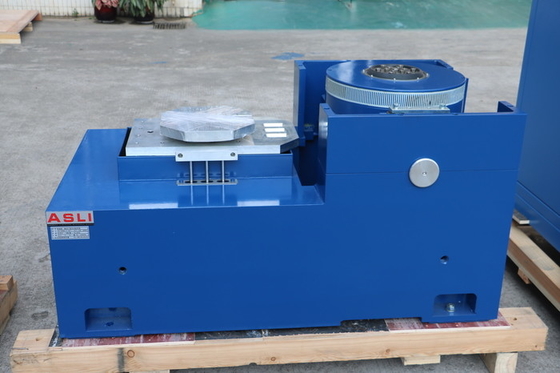

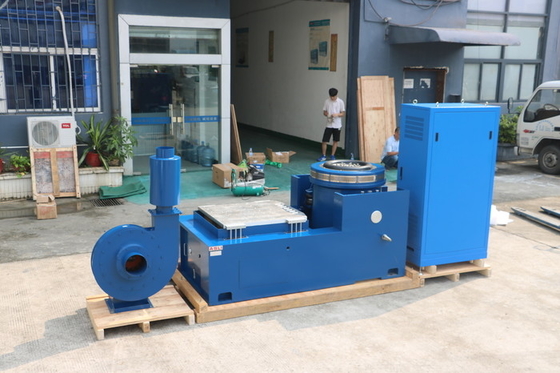

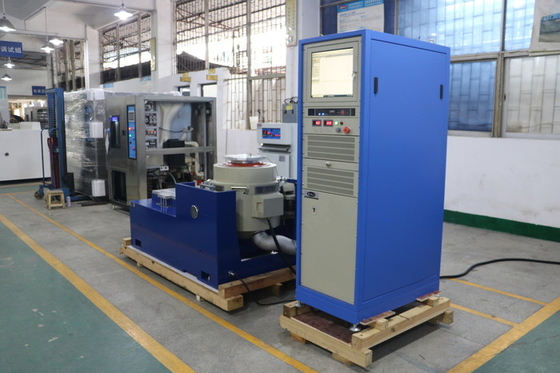

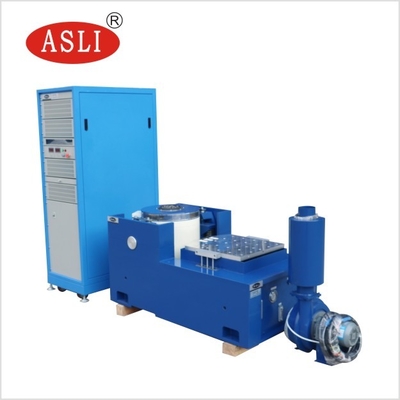

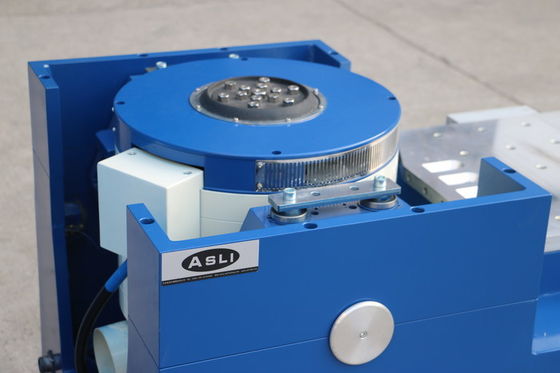

振動システム（ES-10）
1 技術的パラメータ::
(1) 定格力：正弦波力10000N; ランダム力10000N; 衝撃力10000N;
(2) 周波数範囲：5 Hz～3500Hz、固定周波数、往復スイープ、正弦波、ランダム、衝撃
(3) スイープ周波数モード：リニア、対数、往復スイープ、固定周波数
(4) スイープ周波数回数：1～32767。
(5) スイープ周波数時間：固定周波数/シングル1～3600分、スイープ周波数曲線を表示できます。
(6) 最大加速度1000m/s 2（無負荷）
(7) 最大速度：1.8m/s
(8) 最大変位：51mmp-p（無負荷）、ダブルピーク
(9) 衝撃変位：51mm
(10) 可動コイルの重量：14 kg
(11) 振動方向：垂直+水平振動
(12) 振動波：正弦波、ランダム、衝撃
(13) 可動コイルの直径：Φ240 mm
(14) 振動システムの寸法（mm）：W1046*H660*D783mm
(15) 振動システムの重量：900kg

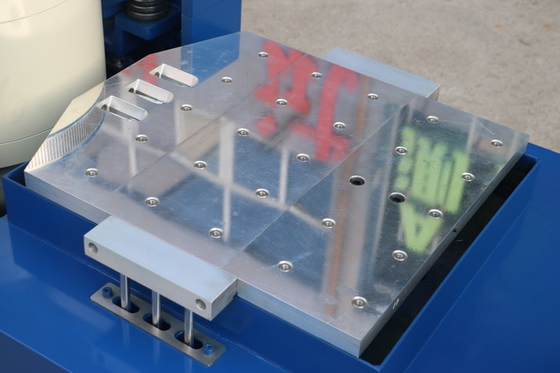

振動試験機に関する水平スタンドの特長:
小型ローディングベンチ内で、より高い加速度と動作周波数を実現し、機械全体のローディング容量と性能を向上。
水平ベンチと振動ベンチは一体型で、完璧な構造で、設置と調整が容易。
静圧トラック、V字型、傾斜抵抗と偏荷重抵抗の容量。
内蔵オイルポンプ、良好な構造で操作が簡単。
振動試験機との設置要件:
(1) 機器の移動にはフォークリフトと移動ツールをご用意ください。非常に重量があるため、ドアが機器を搬入できる十分な大きさであることを確認してください。
(2) 機械の動作環境は室温以下で、換気が良好である必要があります。作業エリアにエアコンを設置することを強くお勧めします。機械のスペース距離は、
左/右/背面は最小700mm、前面は最小1500mmである必要があります。
に関する技術的パラメータ
製品信頼性のための三軸電気力学シェーカー試験機モデル
| 定格正弦波 |
力（N） 周波数 |
力（N） 周波数 |
範囲（Hz） 定格速度（m/s） |
定格交換 |
（p-p）mm 最大負荷（Kg） |
可動コイル（Kg） | の寸法 |
可動コイル（mm） ES-10 |
| 10000 | 3-3000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 | のアプリケーション |

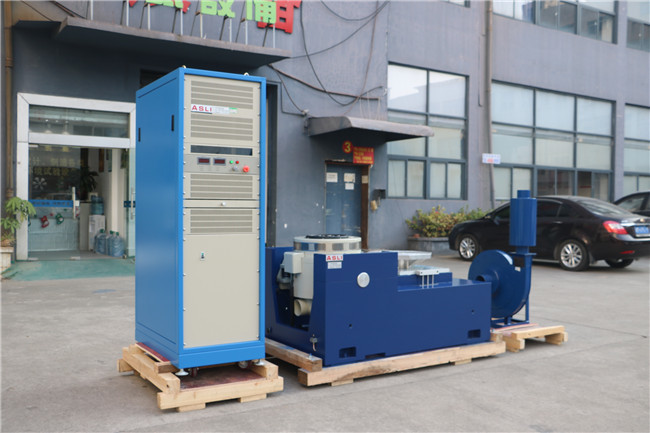

垂直・水平高周波電気力学型振動システム: 当社は電気振動シリーズ製品のメーカーであり、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空中サポート」および「ローラーベアリングとリニアガイド」、「トラニオン分離」の高度な最新技術を採用しています。
および特殊技術により、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了し、
古典的な（半正弦波、台形、ノコギリ波）パルスおよび衝撃応答スペクトル試験によって完了することができます。高周波振動試験機は広く使用されています
国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、
家電製品およびその他の分野。--- 産業用シェーカー振動試験機
大型電気力学振動シェーカーシステムのパッケージ:
最初にPPフィルム、次に機械とケースの間に10mmのフォーム、外側は標準的な輸出合板ケースです。
