衝撃および振動試験用高周波電磁振動試験システム
vibration test equipment ES-20.pdf
なぜ振動試験が必要なのか
振動は機械システムや構造物の耐久性と信頼性に影響を与え、損傷、異常停止、壊滅的な故障などの問題を引き起こす可能性があります。振動測定は、これらの問題の発生を防ぐための重要な対策です。
ご質問がございましたら、お気軽にお問い合わせください。

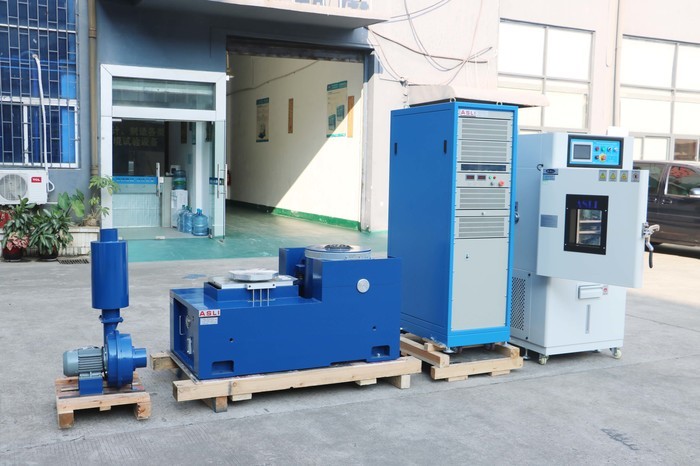

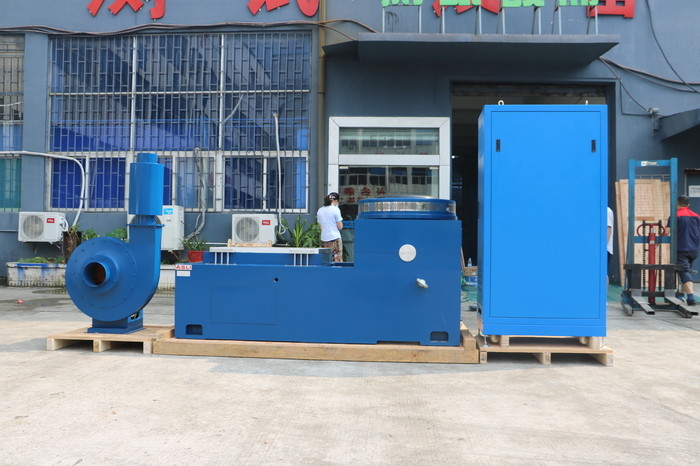

試験システムの構成

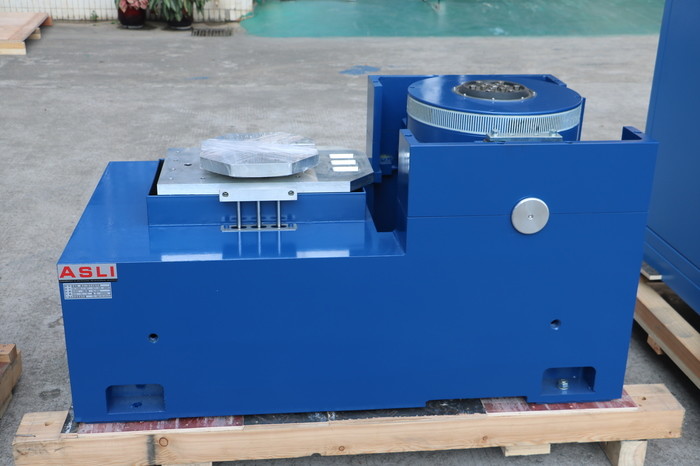

1. 一体型水平振動発生器
2. 垂直拡張テーブル
3. マフラー付き冷却ファン
4. デジタルスイッチングパワーアンプ
5. 多機能振動制御測定器
MIL STD 810 G 514.6 振動試験用 4000kgf 力 100G 衝撃および振動試験システム仕様
| 名称 | 自動車バッテリー EN50604 IEC62133 UN38.3 ラボ試験用振動試験台 | ||||||||
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s2) | 定格速度 (m/s) | 定格変位 (p-p)mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
衝撃および振動試験用高周波電磁振動試験システムについてご不明な点やご要望がございましたら、お気軽にお問い合わせください。
