正弦の振動テストのための2000hz高周波振動試験制度
Product Details
| 振動波: | 正弦 | アプリケーション: | パッケージ |
|---|---|---|---|
| 加速: | 100g | 移動: | 50mm |
| コントローラー: | ヴェンゾ | スリップテーブルサイズ: | 500*500mm |
| 振動方向: | XYZ軸 | 機能: | ランダム,ショック,シナプス |
| 周波数: | 2000Hz | ||
| ハイライト |
正弦の振動試験制度,180kg振動試験制度,500x500mmの正弦の振動テスト |
||
Product Description
この 2000Hz 高周波振動試験システム は、精密な正弦波振動試験のために設計されています。この電磁振動試験機は、バッテリー関連の試験規格に完全に準拠して設計されており、制御されたパラメータ下で実際の振動条件をシミュレートします。試験中、バッテリーまたはバッテリーパックは振動テーブルにしっかりと固定され、3つの相互に直交する軸に沿って、規定の周波数、加速度、変位にさらされます。バッテリーは、漏れ、機能喪失、構造的損傷、火災や爆発のリスクなしに、試験全体を通して無傷でなければなりません。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- ステージの共振周波数が高い、よく設計されたダイナミックサークル骨格。
- 2つの磁気回路設計により、磁束漏れが少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングは、ストレートで輸入志向の複合ボディ剛性配向を備えており、優れた偏心荷重容量を発揮します。
- ホルモン使用専用のトランションアイソレーションベース、便利な移動設置。
- 高度な技術の移動システムにより、ダイナミックサークルの高い信頼性を確保します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリングの小風船の静剛性と動剛性が、振動テーブルの支持能力を高め、低周波性能を向上させます。

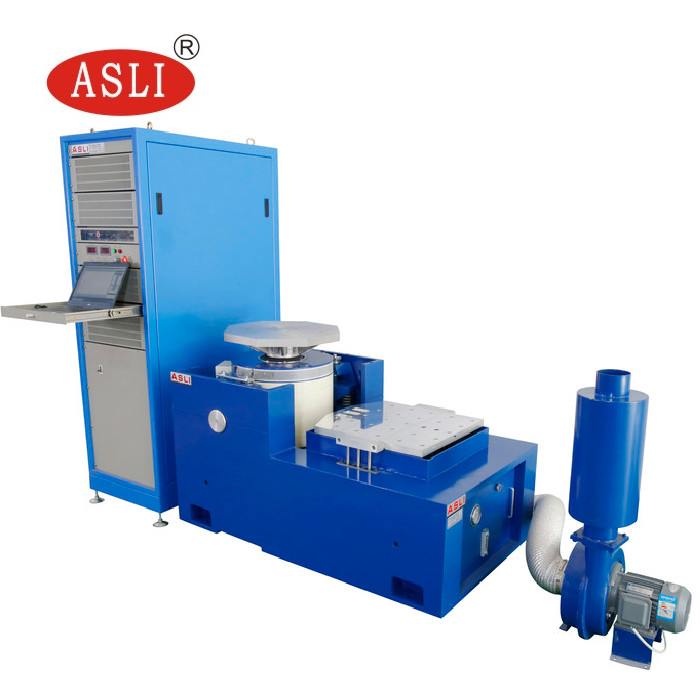

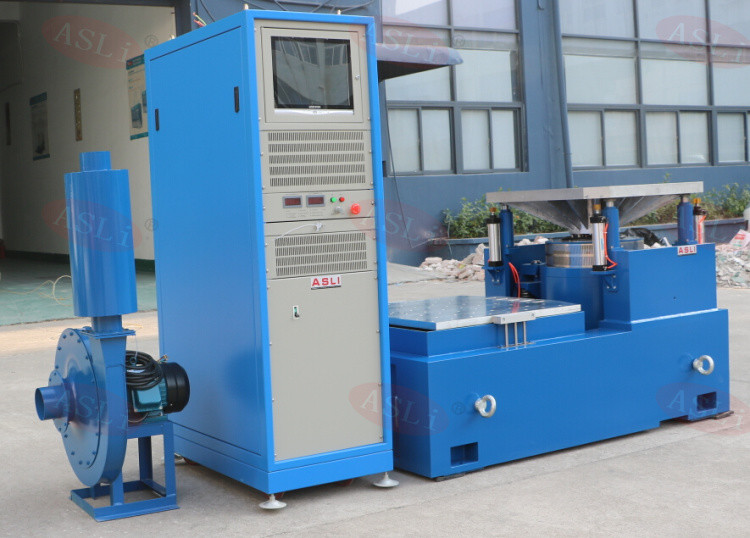

高周波電磁振動試験機は、以下のコンポーネントで構成されています。
- 振動試験ベンチ
- パワーアンプ
- 冷却ファン

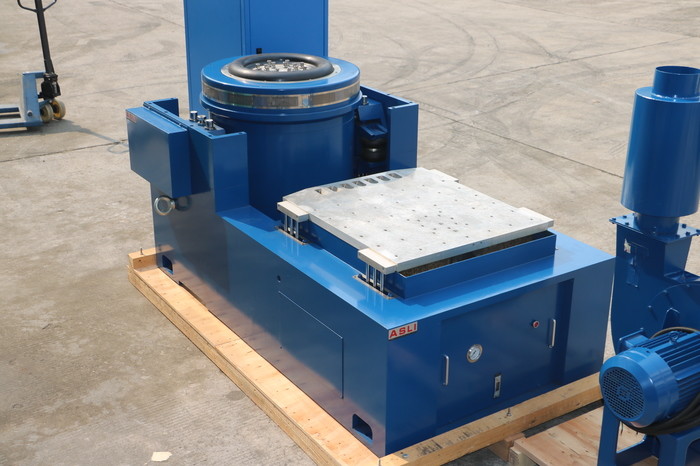

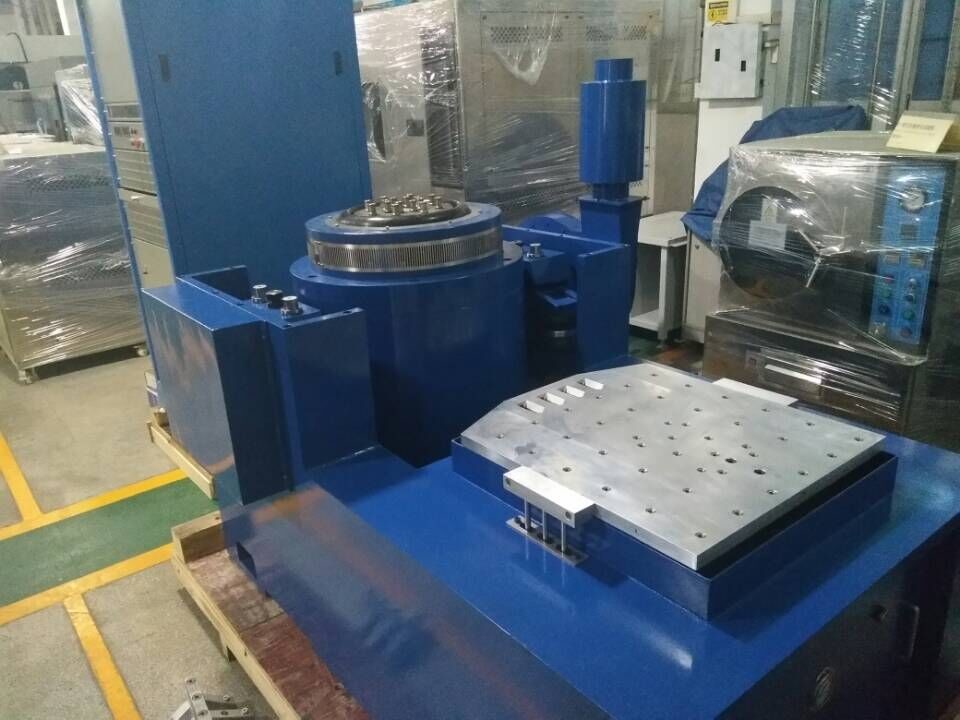

- スリップテーブル
- 垂直エクステンダー
- 小積載ベンチ内で、より高い加速度と動作周波数を実現し、機械全体のベンチの積載能力と性能を向上させます。
- 水平ベンチと振動ベンチは一体型で、構造が完璧で、設置と調整が便利です。
- 静圧トラック、V字型、傾斜抵抗およびバイアス荷重抵抗能力を備えています。
- 内蔵オイルポンプ、良好な構造と簡単な操作。
VT垂直延長ベンチと指定クランプは、精密に計算され、精巧に設計されており、顧客が完璧な仕様に従って最高のパフォーマンスを得られるようにします。
2000Hz 正弦波振動試験用高周波振動試験システム に関する詳細情報が必要な場合は、お気軽にお問い合わせください。 お問い合わせ
