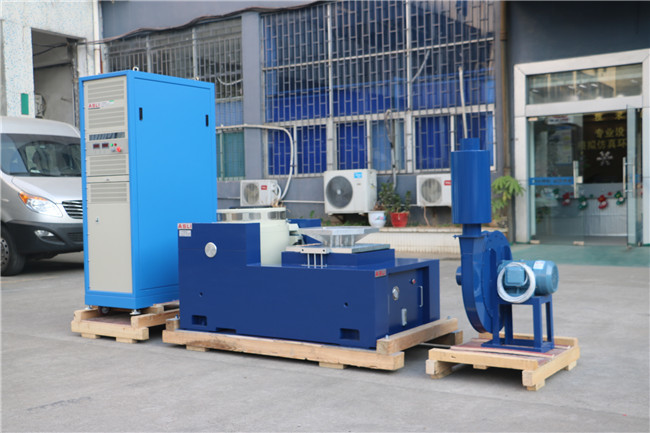

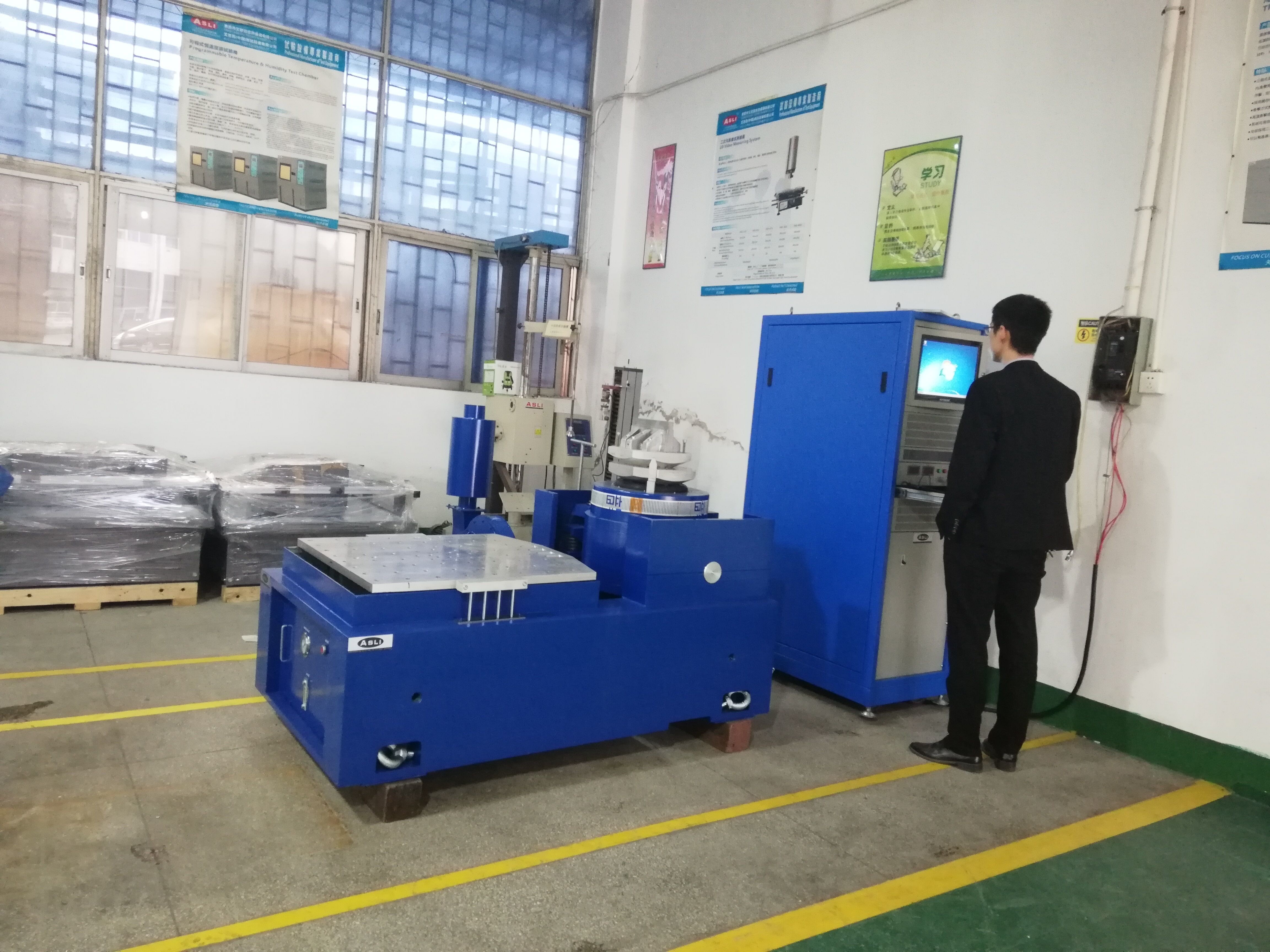

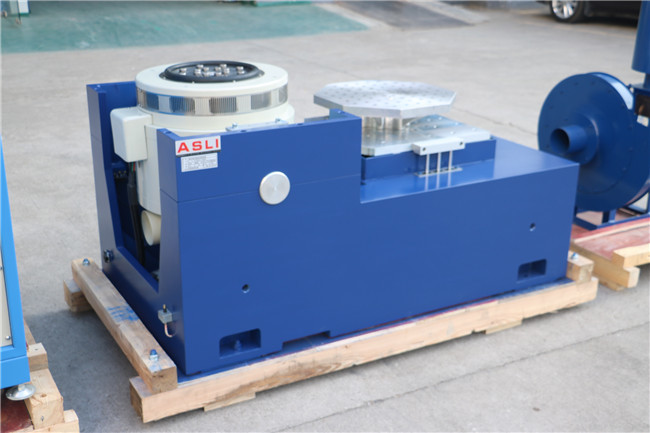

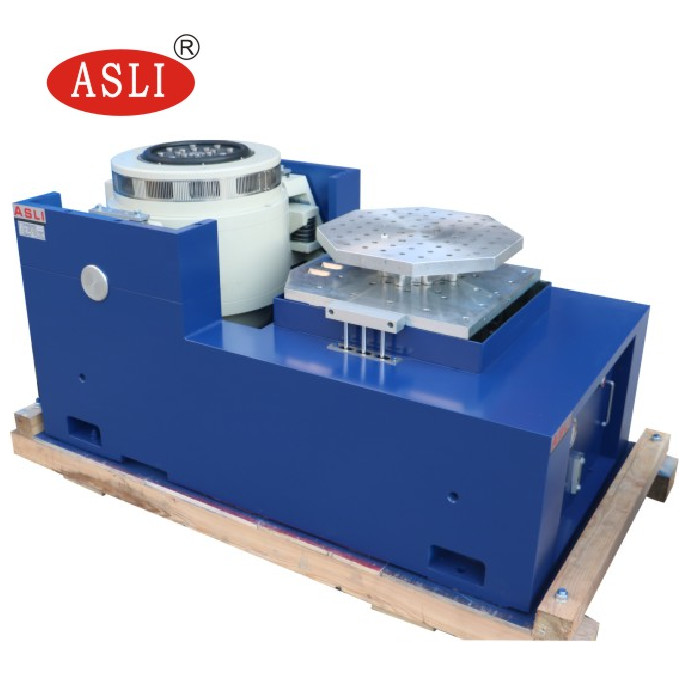

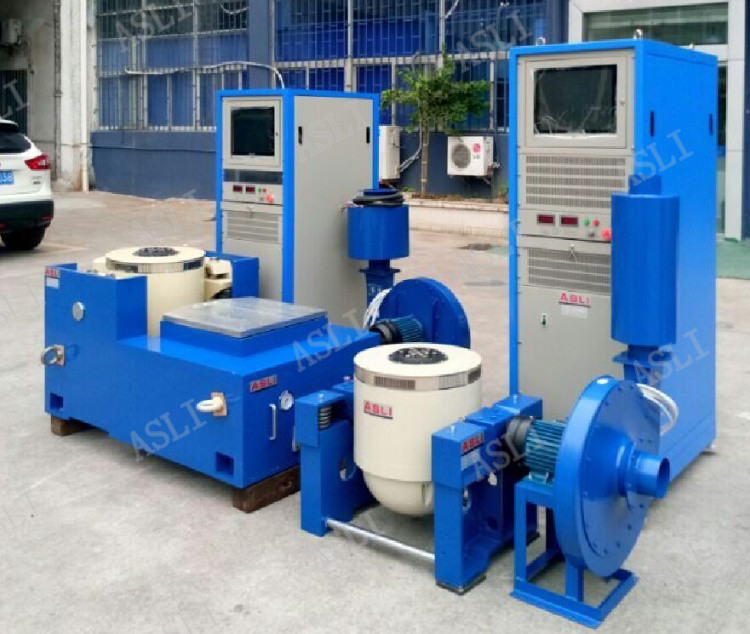

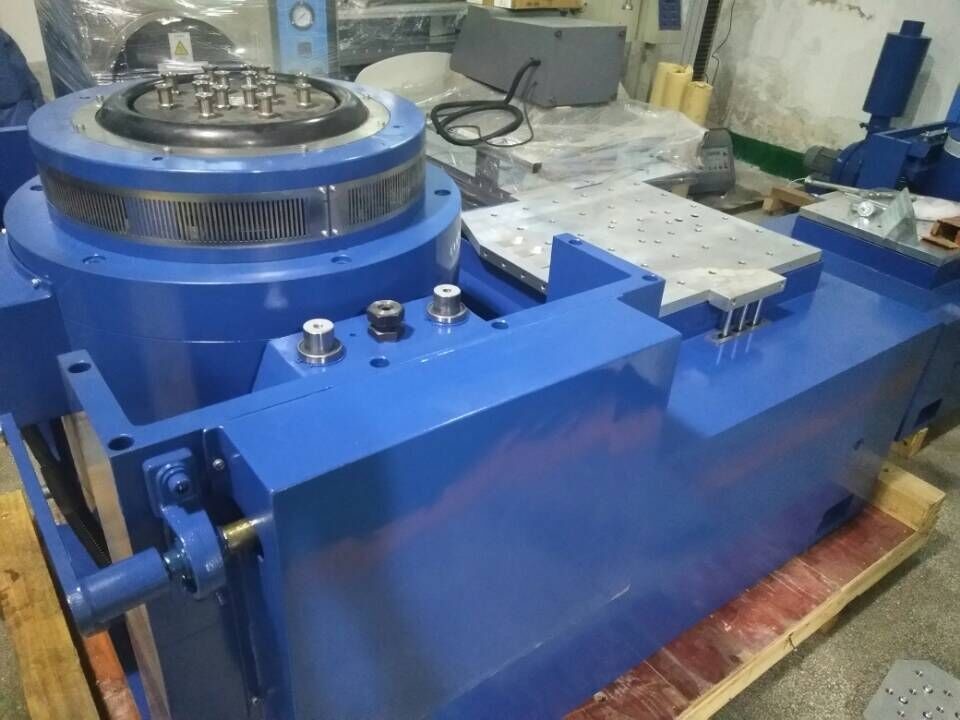

研究開発用電磁高周波振動試験システム
同業他社における独立した研究開発生産により、高性能で優れた品質、メンテナンス、技術サポートを実現。
技術パラメータ:
| モデル |
定格正弦 力 (N) |
定格ランダム 力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度 (m/s) |
定格変位 (p-p)mm |
最大積載量 (Kg) | ムービングコイル (Kg) |
寸法 ムービングコイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
マルチモード制御
正弦波、ランダム、共振サーチ＆ドウェル、代表的な衝撃、ロードシミュレーションモード。
強力な積載能力
中央のロードエアバッグは、静剛性が大きく、動剛性が小さく、積載能力が強く、振幅変化時の効果が良い。
干渉制御
ダブルマグネット設計により、漏洩磁束と磁場を均一に解決し、強力な電磁界制御回路の干渉を抑制。
水平エキスパンダーの技術パラメータ:
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
垂直エキスパンダーの技術パラメータ:
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
研究開発用電磁高周波振動試験システムに関するご質問やご要望がございましたら、お気軽にお問い合わせください。
