ISTAの高周波輸送のシミュレーションの振動試験台2A
Product Details
| 振動力: | 6000N | アプリケーション: | パッケージ |
|---|---|---|---|
| 振動方向: | 3 軸 | 試験基準: | ista 2a |
| 周波数: | 3~3500HZ | 加速: | 100g |
| ハイライト |
輸送のシミュレーションの振動試験台,2A振動試験台,ISTAの振動テスター |
||
Product Description
ISTA 2A 高周波輸送シミュレーション振動試験ベンチは、包括的な振動応答試験のために設計されています。試験対象物を設置した後、最初のステップは、試験対象物の機能を検証し、全周波数範囲にわたる共振の影響を調べるために振動応答調査を実行することです。すべての試験タイプにおいて、正弦掃引によって共振が特定されます。
本システムは以下の試験モードをサポートしています。
- 固定周波数正弦振動
- 掃引振動
- ランダム振動
- 古典衝撃
保管および参照のために技術文書をダウンロードしてください。
ES-6 振動試験装置 (PDF) をダウンロード- 設定方法:中国語と英語のメニュー、コンピュータ操作、専用の監視および制御システムを使用。プロセス全体のデータを処理および出力できます。
- 表示機能:試験曲線、マルチチャンネルデータ、データカウントの動的表示。
- カーブレコーダー:試験データのリアルタイム記録と自動データキャプチャ。試験結果は保存および印刷できます。
| モデル | 定格正弦力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- 簡単な設置 — ユーザーが完了できます。
- ユーザーインターフェース: ローカルモード用のLCDタッチスクリーンとリモートモード用のPC-Windows (Ethernet経由)。
- ローカルモード: 事前定義された試験のクイックスタート。数十件の試験仕様を保存できます。
- リモートモード: 試験定義、MOSTARへの試験仕様の保存、試験制御、試験データレビュー、ドキュメント作成を含む、システム全体の操作。

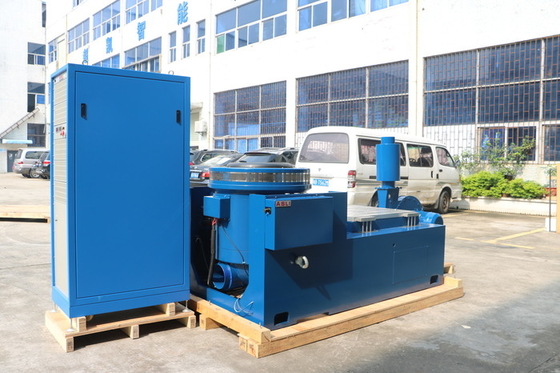

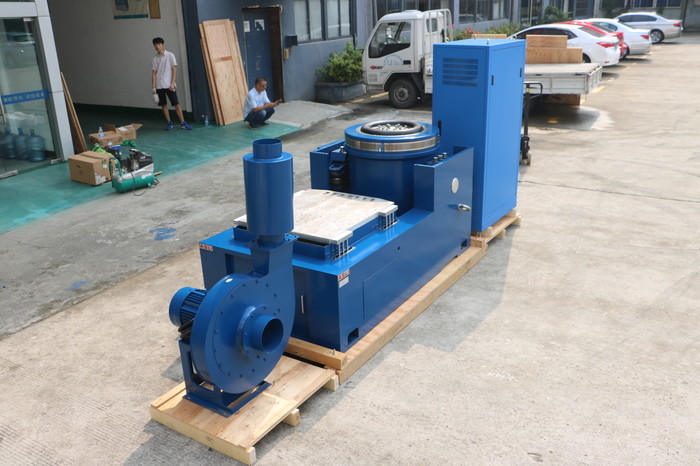

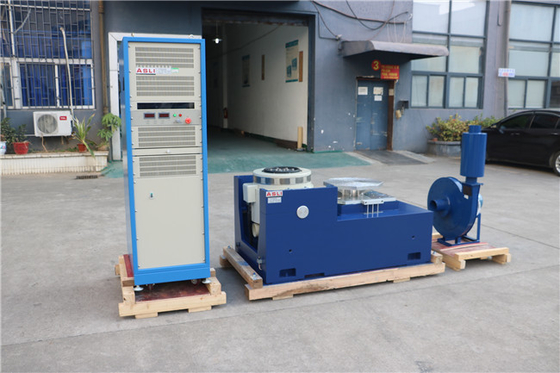

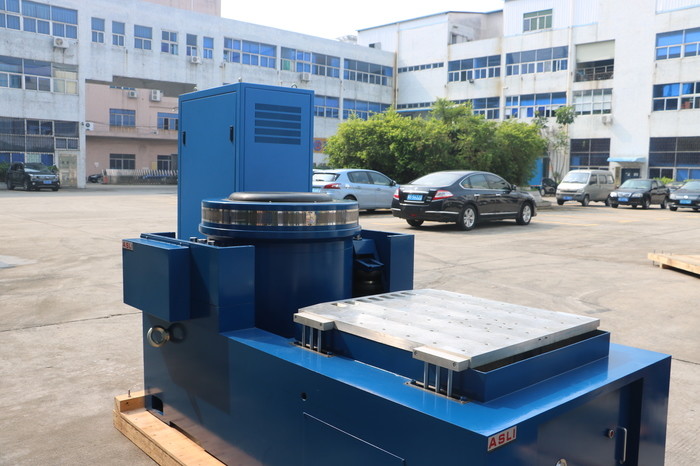

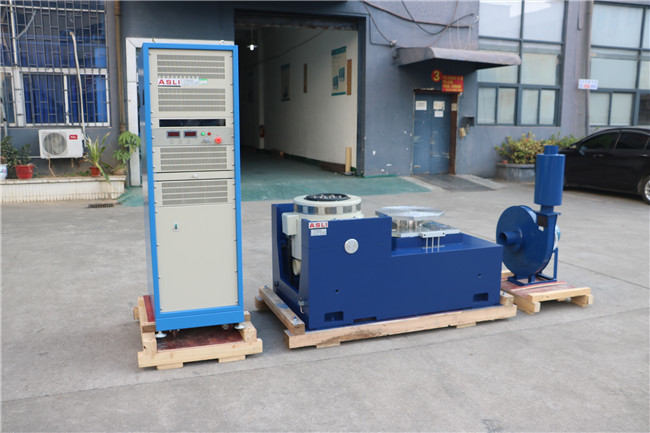

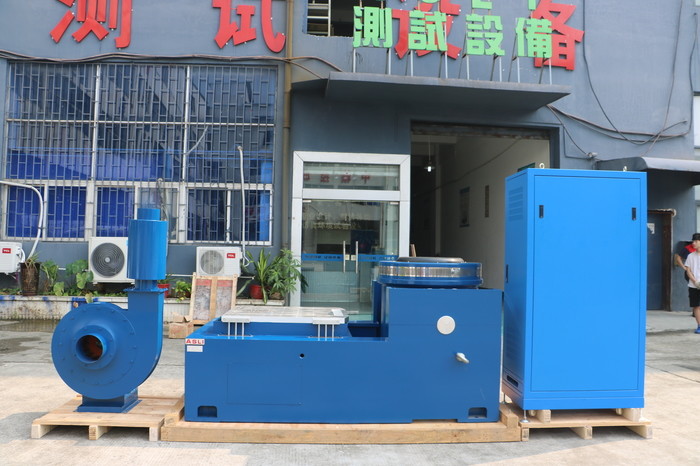

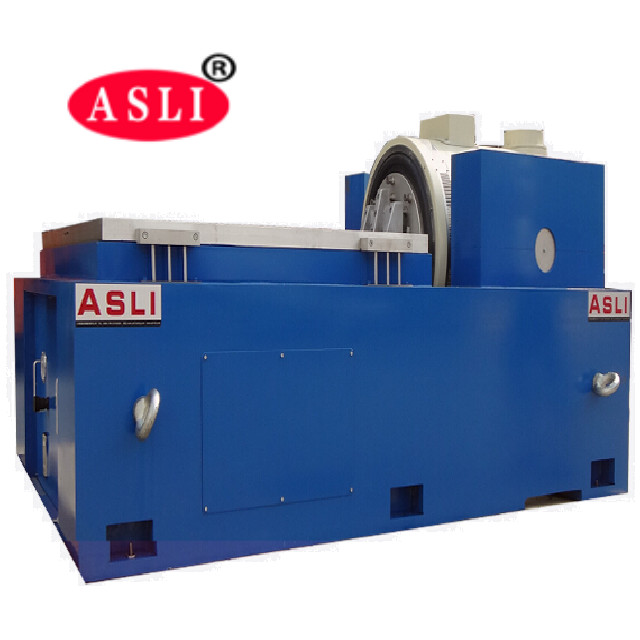

振動シェーカーテーブルは、ダブル磁気回路構造、自己生成スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、およびトラニオンアイソレーションを使用して製造されています。これらの先進的な最新かつ特殊な技術により、X、Y、Zの3軸正弦振動試験、広帯域ランダム振動試験、古典パルス試験（半正弦、台形、のこぎり波）、および衝撃応答スペクトル試験の完了が可能になります。
- 慎重に設計された可動コイルスケルトンは、より高い一次軸共振周波数を実現します。
- 高剛性の軽量アーマチュアで、4500 Hz の周波数に達します。
- コンピュータ接続ライン制御による即時材料保管。
- 表示制御チャート。
- 低抵抗・高性能設計 — 低コストで高効率。
- 低故障率で高い信頼性。
ISTA 2A 高周波輸送シミュレーション振動試験ベンチに関するご質問やご要望がございましたら、お気軽にお問い合わせください。
Product Highlights
ISTA 2A 振動テストベンチ、力 6000N、3 軸テスト、周波数 3 ～ 3500Hz、加速度 100g。デュアル磁気回路、LCD タッチスクリーン、PC リモートコントロールを備えています。信頼性と効率性の高い荷物輸送シミュレーションに最適です。
