ISTA / ASTM 高品質 高周波電磁振動試験シェーカー
梱包材のテストを行っていますか？...
最終用途への適合性を認証する
現在の梱包材の問題を解決する
梱包材のコスト削減の可能性を特定する
梱包材のオプションを技術的に比較する
仕様、規制、または契約の要件が満たされているか判断または検証する
品質保証のための標準データを提供する
製品責任、特許、または製品クレームの証拠を提供する
顧客による流通および使用中の梱包材の性能を予測する
振動試験システムについては、以下をご準備の上、お問い合わせください。適切なモデルをお勧めします。
試験品の説明
試験品の試験質量
試験品の寸法
試験プロファイル（利用可能な場合）
最大試験加速度
X、Y、Z方向試験またはZ方向のみの試験
ディスプレイ内のモデル仕様
| システム仕様 | |||
| システムモデル: | ES- 60 | ||
| 周波数範囲: | 3~2800 | ||
| 定格力 | サイン N | 60000 | |
| ランダム N | 60000 | ||
| 衝撃 N | 120000 | ||
| 最大加速度。 | サイン (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| 衝撃 (m/s2) | 2000 | ||
| 最大速度。 | サイン (m/s2) | 1.8 | |
| 衝撃 (m/s2) | 1.8 | ||
| 最大変位。 | 最大トラベル mm (p-p) |
51 | |
| ムービングコイル | 50kg | ||
| ムービングコイルの寸法 | 直径 450mm | ||
| 最大積載量: | 750kg | ||
その他の振動シェーカー選択肢
| モデル |
定格サイン 力 (N) |
定格ランダム 力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度 (m/s) |
定格変位 (p-p)mm |
最大積載量 (Kg) | ムービングコイル (Kg) |
寸法 ムービングコイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ランダム試験の振動例
特徴:
1. よく設計されたダイナミックサークルスケルトン、より高いステージ軸共振周波数。
2. 二重磁気回路、磁束漏れが少なく、コンパクトで合理的な構造。
3. ロッカーロッドローラーベアリングストレートおよび輸入指向の複合ボディ剛性配向、偏心荷重容量。
4. ホルモン使用専用のトランサムアイソレーションベース、移動の利便性。
5. 高い信頼性を備えたダイナミックサークルのための高度なテクノロジー。
6. 新しいダクト設計と冷却効果の向上。
7. 静剛性、ベアリングの動剛性が小さく、振動テーブルの容量を向上させ、低周波数性能を改善します。
水平振動テーブルの技術パラメータ (Z軸試験)
垂直振動テーブルの技術パラメータ (X、Y軸試験):

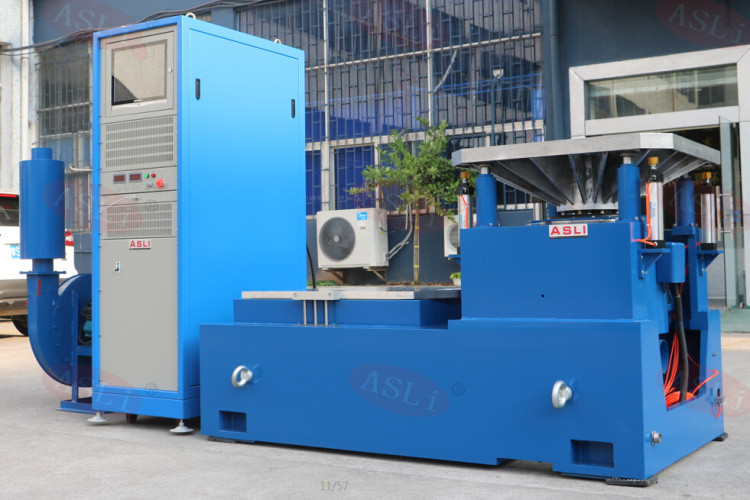

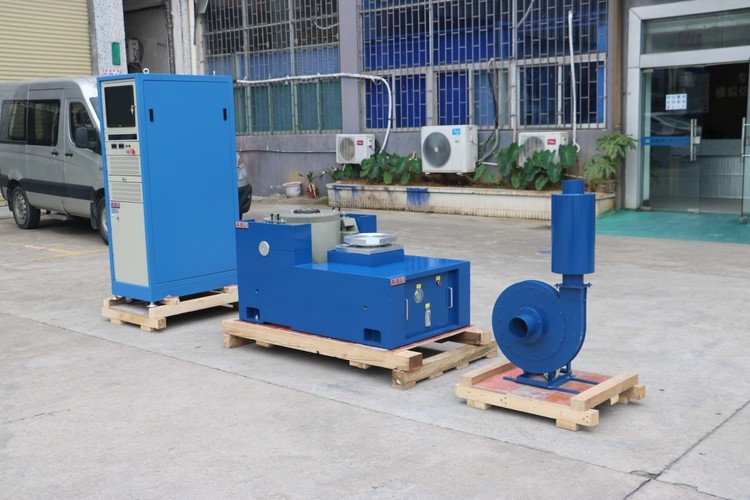

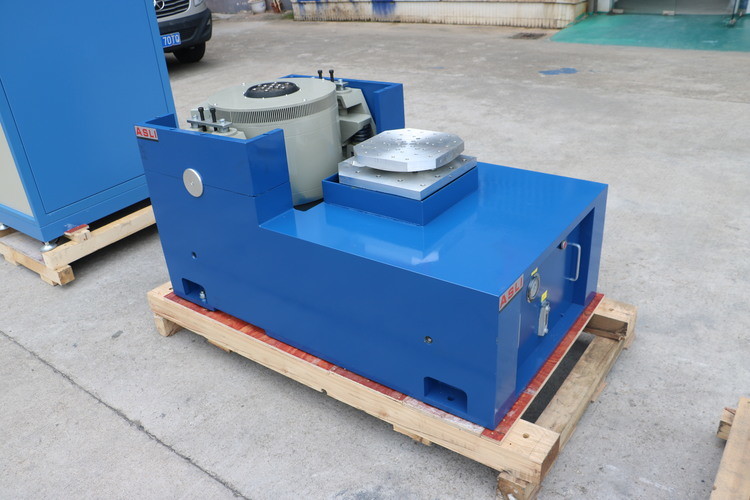

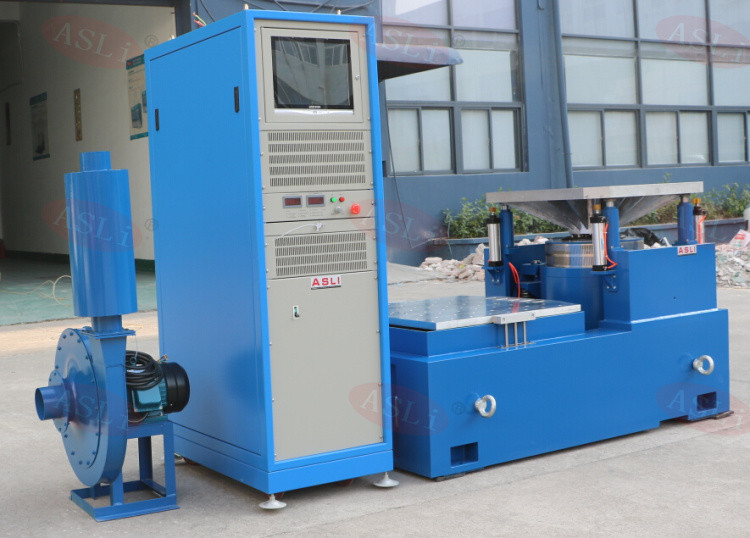

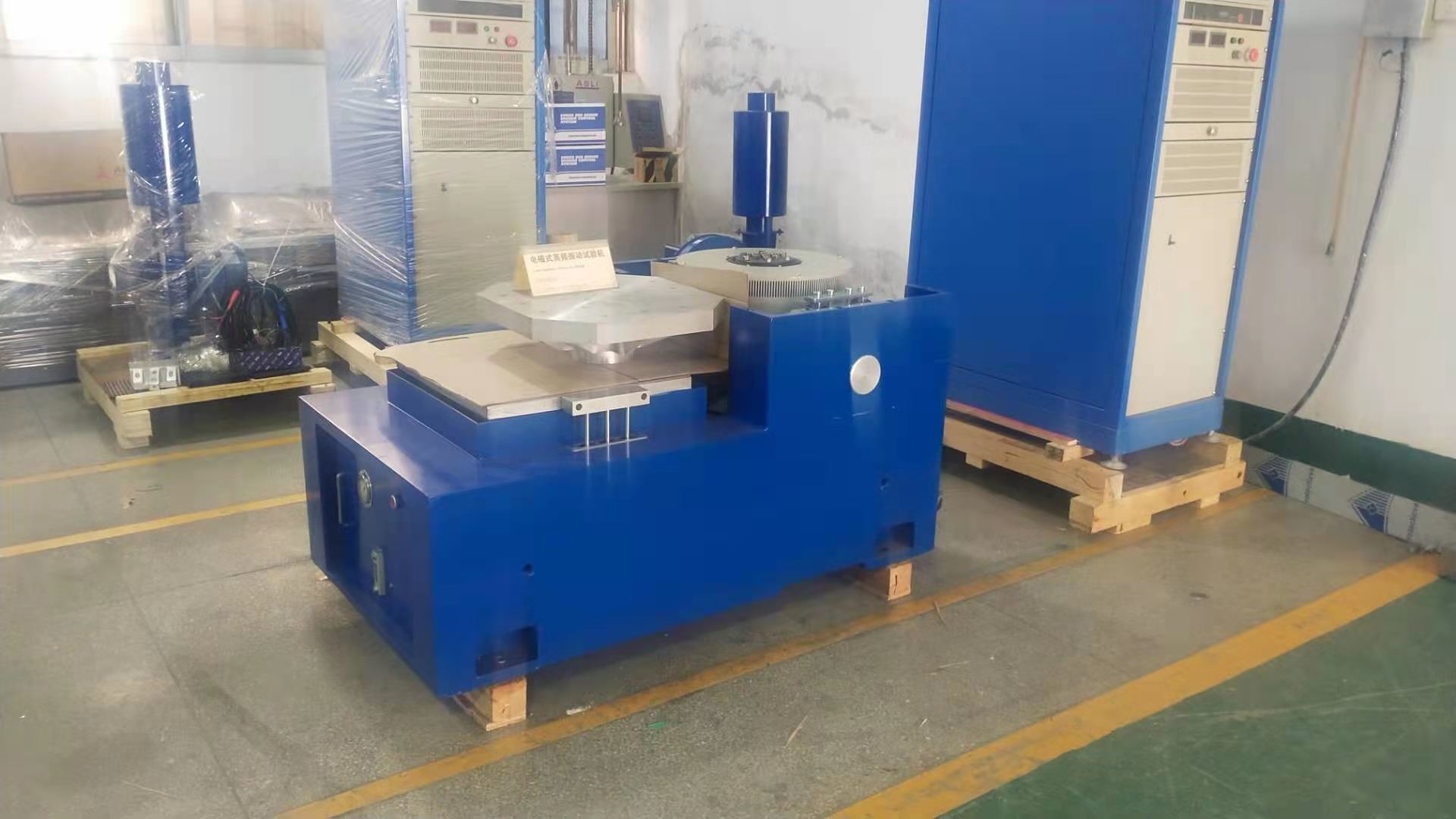

参考写真:
顧客 ASLi 社訪問:
ISTA / ASTM 高品質 高周波電磁振動試験シェーカーについてご不明な点やご要望がございましたら、お気軽にお問い合わせください。
