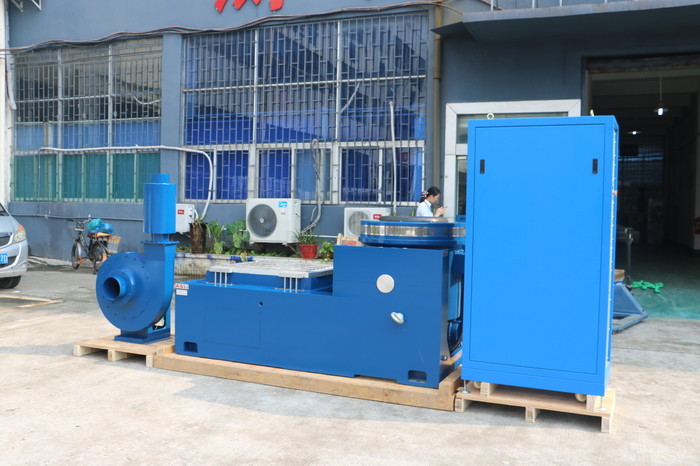

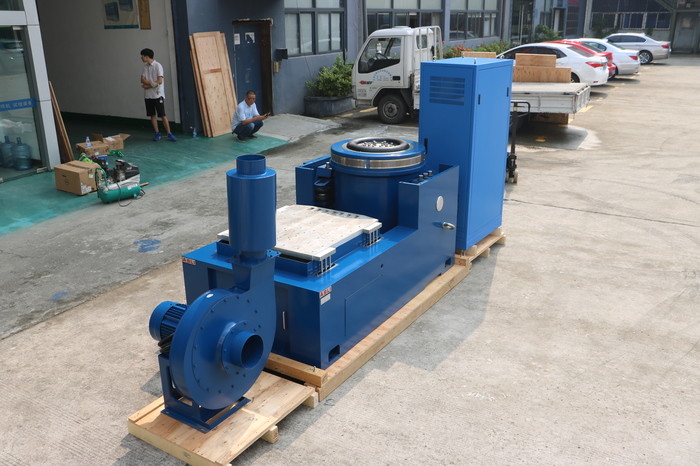

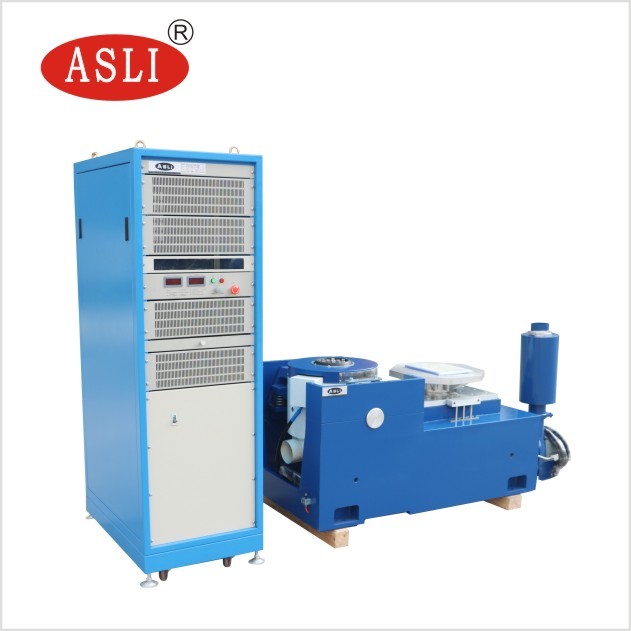

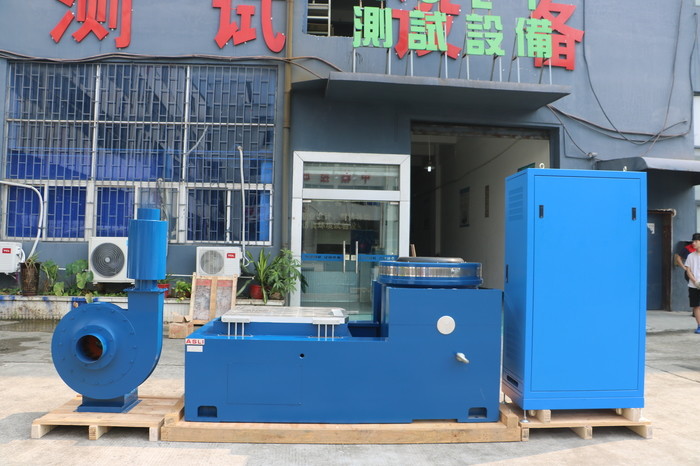

Un38.3テスト正弦振動試験のための標準的な電池の振動試験機械
Product Details
| サインフォース: | 3000N | スピード: | 1.6m/s |
|---|---|---|---|
| 振動方向: | 垂直水平 | 応用: | バッテリー |
| 頻度: | 3～3500HZ | 力: | 380V 3位相 |
| 変位: | 25mm | テスト標準: | UN38.3 |
| 関数: | 正弦振動試験 | ||
| ハイライト |
振動試験機1.6m/s,振動試験機,電池の正弦振動試験機械 |
||
Product Description
当社は、電磁駆動高周波振動シェーカーシリーズ製品のメーカーです。当社のシステムは、二重磁気回路構造、自己生成スケルトンアクションサークル、空力サポート、ローラーベアリングおよびリニアガイド、トランサムアイソレーションなどの先進技術を採用しています。これらの技術により、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的パルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を完了できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電製品などの分野で広く使用されています。
- 優れた設計のダイナミックサークルスケルトン、より高いステージ軸共振周波数。
- 低磁束漏洩の二重磁気回路設計、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、強力な偏心荷重容量を提供します。
- 振動アイソレーション専用のトランサムアイソレーション基盤、便利な移動設置。
- 先進技術の移動システムは、ダイナミックサークルの高い信頼性を保証します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリングの静剛性と動剛性が最適化され、振動テーブル容量が増加し、低周波性能が向上します。
- 定格力: 正弦波力 3000N; ランダム力 3000N; 衝撃力 6000N
- 周波数範囲: 3Hz～3500Hz; 固定周波数、往復スイープ、正弦波、ランダム、衝撃
- スイープ周波数モード: 線形、対数、往復スイープ、固定周波数
- スイープ周波数回数: 1～32767
- スイープ周波数時間: 固定周波数/シングル 1～3600 分; スイープ周波数曲線を表示可能
- 最大加速度: 1000 m/s²（無負荷）
- 最大速度: 1.6 m/s
- 最大変位: 25 mm p-p（無負荷）、ダブルピーク
- 衝撃変位: 25 mm
- 可動コイル重量: 3.5 kg
- 振動方向: 垂直
- 振動波形: 正弦波、ランダム、衝撃
- 可動コイル径: φ150 mm
- 振動システム寸法: 幅750 × 高さ599 × 奥行き680 mm
- 振動システム重量: 490 kg
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s²） | 定格速度（m/s） | 定格変位（p-p）mm | 最大積載量（kg） | 可動コイル（kg） | 可動コイル寸法（mm） |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 二重磁気回路構造は、高い磁場強度を保証し、磁束漏洩を低減します。特殊な消磁構造により、磁束漏洩を1 mT未満に低減できます。
- U型スプリング、ローラー、リニアベアリングは、たわみ荷重に対する強力な耐性を提供します。
- エアスプリングは振動アイソレーションに使用されます。振動システムは、重い負荷でも安定して動作し、特別な基盤を必要としません。
- 振動テスターの過熱、過負荷、過電流、過電圧、過変位に対する保護装置が提供されています。電気ネットワーク保護装置は、過電圧、低電圧、相欠けをカバーします。駆動電力保護には、電流制限、ソフトスタート、過熱、短絡、モジュール障害保護が含まれます。
- 正弦波、ランダム、衝撃の環境試験を完了できます。
- このシステムは、電圧変動に対する最小限の要件しかありません—±10%以下で許容されます。
- このシステムは、接地抵抗に対する最小限の要件しかありません—4Ω以下で許容されます。
- 高い信頼性、特に長時間の連続運転に適しています。
- 小さなローディングベンチ内で、より高い加速度と動作周波数を実現し、機械全体のベンチの積載能力と性能を向上させます。

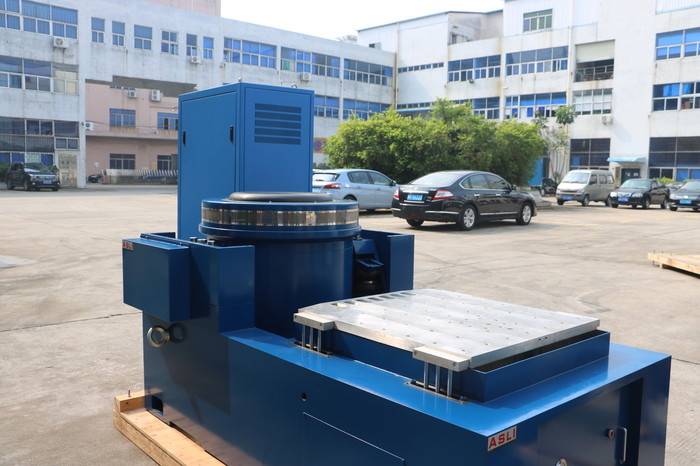

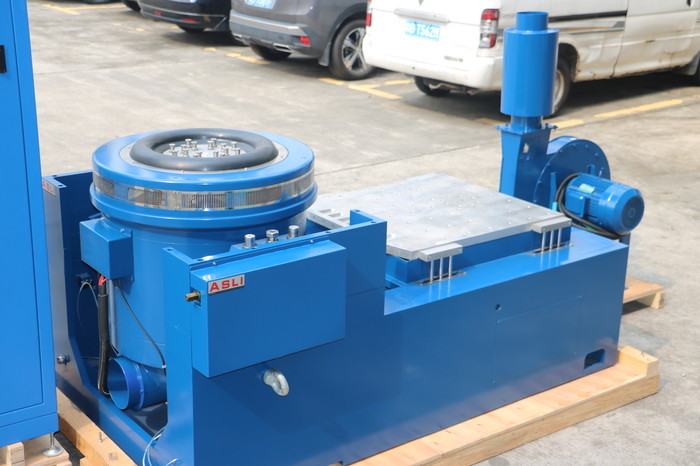

- 水平ベンチと振動ベンチは一体型で、完璧な構造と便利な設置・調整が可能です。
- 静圧トラック、V字型、傾斜荷重およびバイアス荷重に対する耐性があります。内蔵オイルポンプ、良好な構造、簡単な操作。
| モデル | ベンチサイズ（mm） | 周波数範囲（Hz） | 可動部品重量（kg） |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5～1000 5～1500 5～2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5～1000 5～1400 5～2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5～1000 5～1500 5～2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5～1000 5～1200 5～2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5～800 5～1000 5～1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5～1000 5～1500 5～2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5～1000 5～1300 5～1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5～800 5～1100 5～1400 | 126 168 210 |
VT垂直延長ベンチと指定クランプは、精密に計算され、精巧に設計されており、お客様が最高のパフォーマンスを得られるように、完璧な構造、高品質の素材、優れた職人技を備えています。
| モデル | 重量（kg） | 最大周波数（Hz） | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212（丸型ベンチ） | 220 | 350 | φ1200 |
正弦波振動試験用のUN38.3試験規格バッテリー振動試験機についてご不明な点がございましたら、お気軽にお問い合わせください。
