衝撃の応答スペクトルの縦および横の電動振動試験制度
Product Details
| 振動方法: | 正弦の&Randomの振動 | 振動方向: | 垂直と水平 |
|---|---|---|---|
| 頻度: | 3～3000Hz | 変位: | 51mm |
| 応用: | バッテリー | 標準: | Un38.3 |
| 関数: | 衝撃の応答スペクトル | 振動力: | 20KN |
| ハイライト |
動電振動試験システム,垂直水平振動試験機,衝撃応答スペクトル振動システム |
||
Product Description

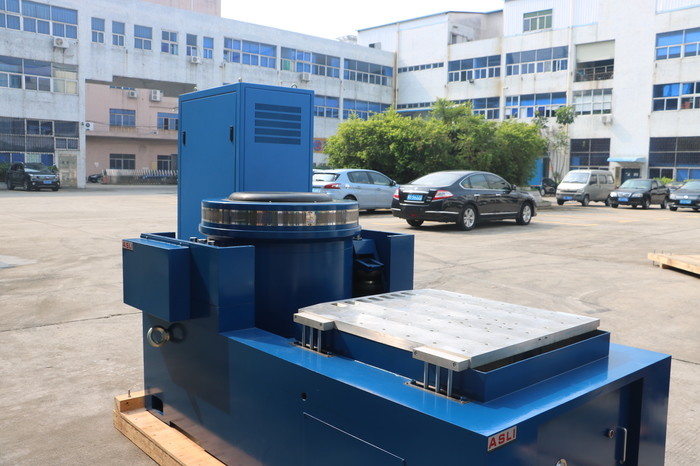

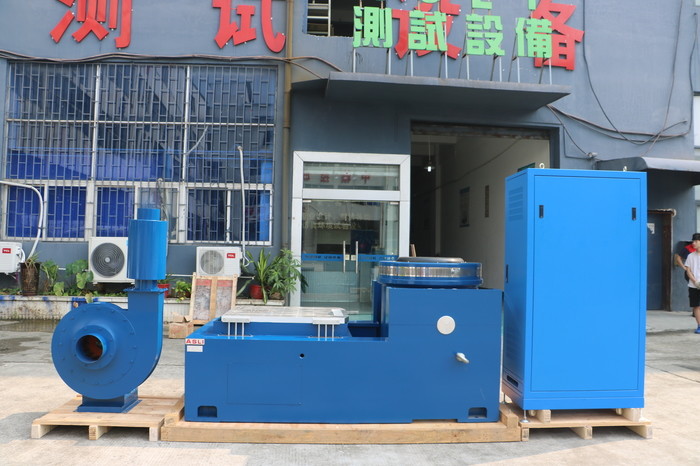

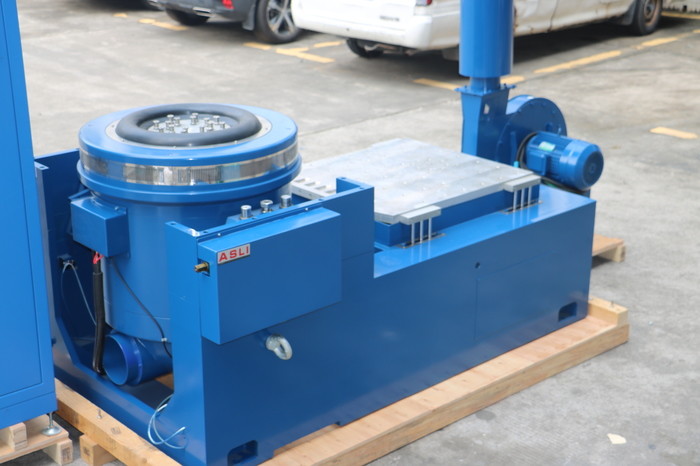

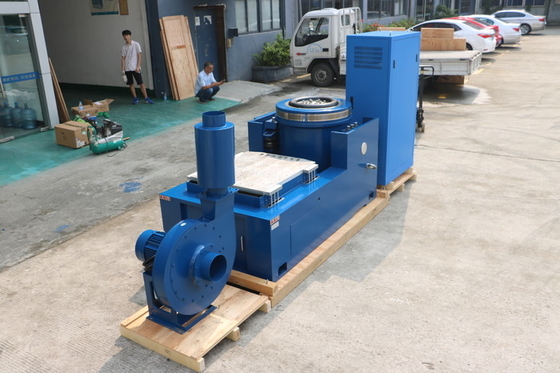

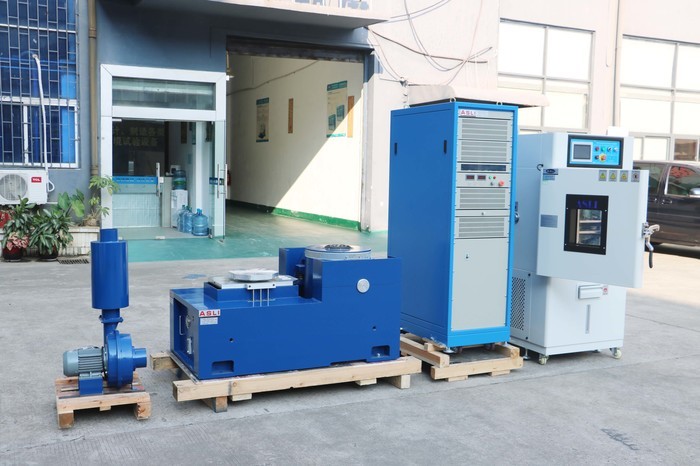

ショック応答スペクトルを持つ垂直および水平電動力学振動試験システムは,三軸シヌソイドおよびブロードバンドのランダム振動試験を包括的に提供します.クラシックパルス検査 (半シナス) と,トラペゾイアル,シール歯波) とショック応答スペクトル分析.これらのシステムは,国防,武器,航空,航空宇宙,通信,電子機器,電気機器に広く使用されています.,家庭用電器の産業です
ダウンロード:振動試験装置ES-20 (PDF)- GB/T 31486-2015 電気自動車の牽引電池の電気性能要件と試験方法
- UL 1642:2012 リチウム電池に関する規格
- UL 2054:2012 家庭用および商業用バッテリー
- UN38.3 (2012) 危険物輸送に関する提案の第3部 試験と標準手帳
- IEC 62133-2:2017 携帯型密封二次電池およびそれから製造された電池の安全性要件 携帯型アプリケーションで使用する 部分2:リチウムシステム
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体ボディの硬さ方向性と強い遠心性負荷能力を有する.
- トリニオン・アイソレーション・ファウンデーション 振動隔離専用 便利な移動式設置
- 移動システム全体の先進技術により ダイナミック・サークルの高い信頼性が確保されています
- 新しい管の設計により冷却効果が向上します.
VTの垂直拡張ベンチと 指定されたクランプは 精密に計算され 精巧に設計されており 完璧な構造で 顧客が最高の性能を得ることを保証します高品質の材料優れた工芸品です
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
- 機械ベンチの負荷能力と全体的なパフォーマンスを向上させ,より高い加速と作業頻度を可能にします.
- 横軸ベンチと振動ベンチは 完璧な構造を備えた統合型で 設置・調整に便利です
- 静的圧線,V形,傾斜耐性,偏差負荷耐性がある
- 構造が良く操作が簡単です
ショック応答スペクトルを持つ垂直および水平電動力学振動テストシステムに関する質問や必要性がある場合は,問い合わせを送信してください.
