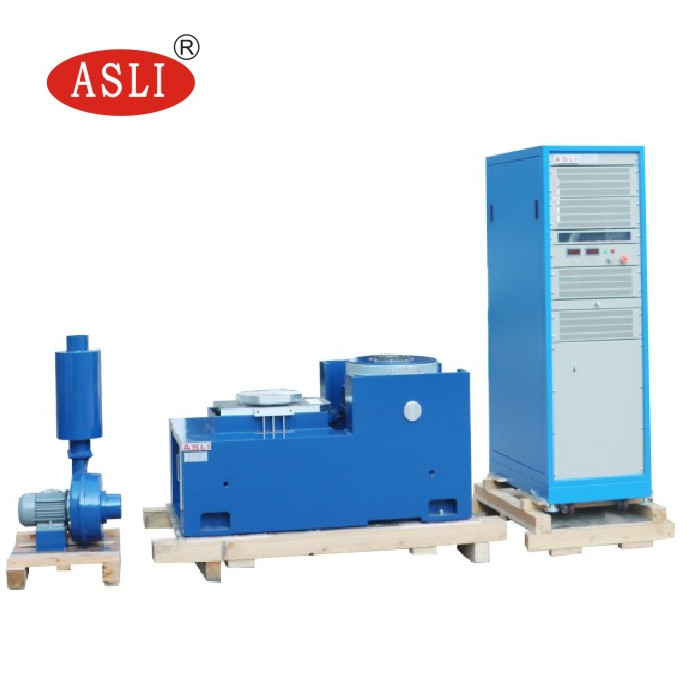

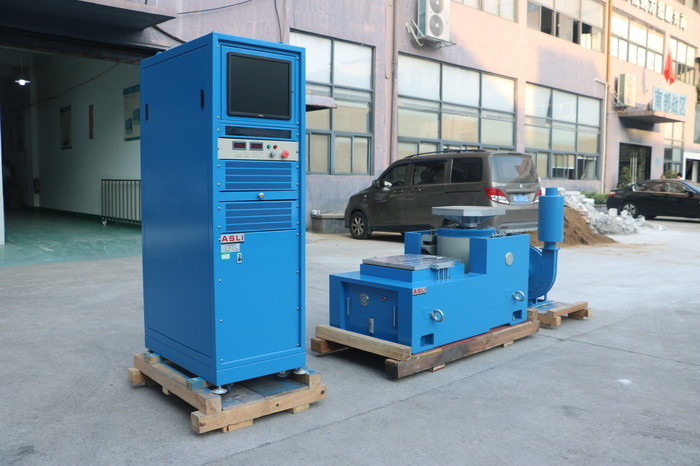

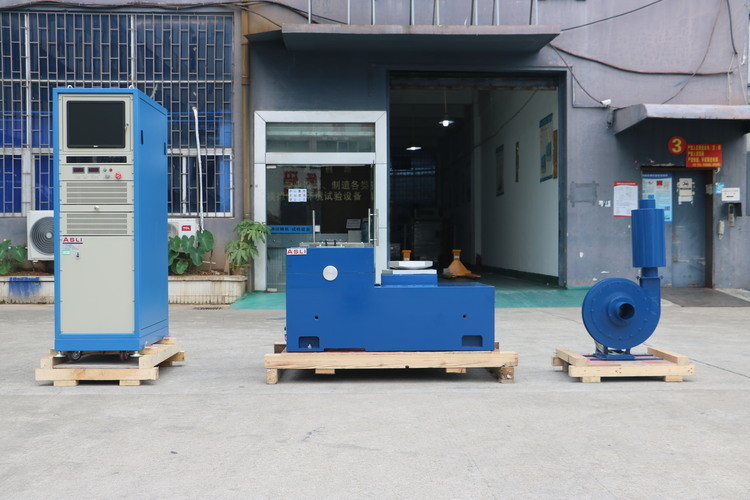

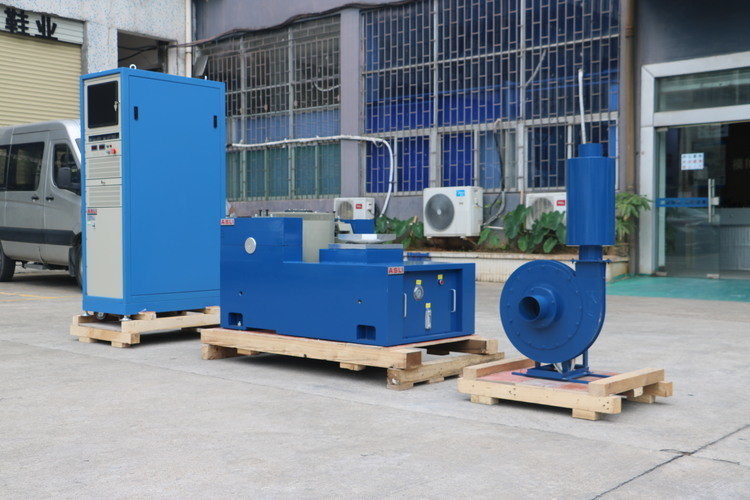

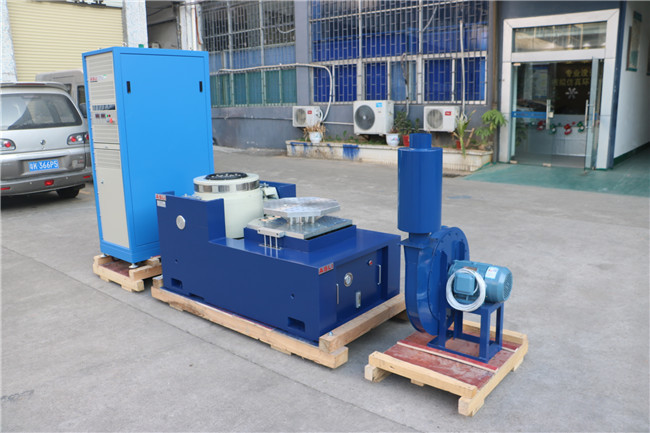

100g加速の導く製造業者の高周波電動振動抵抗の試験制度
Product Details
| 正弦力: | 30000N | 試験規格: | IEC 60068 標準 |
|---|---|---|---|
| スピード: | 2.0m/s | 変位: | 100mm |
| 頻度: | 3～3500HZ | 読み込み中: | 500kg |
| 加速度: | 100G | 応用: | バッテリー、自動車部品 |
| ハイライト |
電動振動試験制度,2.0m/s振動試験制度,IEC60068振動テーブルの試験装置 |
||
Product Description
電磁振動テーブルは、防衛、航空、宇宙、通信、エレクトロニクス、自動車、家電などの産業で広く使用されています。この種の機器は、早期の故障を発見し、実際の作業条件をシミュレートし、構造強度試験を実施するために使用されます。製品の用途は広く、用途の幅は明らかであり、試験効果は顕著で信頼性があります。
システムは、サイン波、FM、スイープ、プログラム可能、周波数逓倍、対数、最大加速度、振幅変調、時間制御をサポートします。フル機能のコンピューター制御と簡単な固定加速度/固定振幅操作を備えています。装置は3ヶ月間の連続無故障運転試験を経ており、安定した性能と信頼性の高い品質を示しています。
| モデル | 定格サイン波フォース（N） | 定格ランダムフォース（N） | 周波数範囲（Hz） | 定格加速度（m/s²） | 定格速度（m/s） | 定格変位（p-p）mm | 最大積載量（Kg） | ムービングコイル（Kg） | ムービングコイルの寸法（mm） |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| サイン波フォース（ピーク） | 30 kN |
|---|---|
| 衝撃フォース（ピーク） | 60 kN |
| 周波数範囲 | 5～2,800 Hz |
| 変位（連続） | 100 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 100 G |
| アーマチュア直径 | 445 mm |
| 一次共振周波数 | 2,400 Hz |
| 許容偏心モーメント | >500 N・m |
| アーマチュア重量 | 40 kg |
| HE/STねじ寸法 | M10（メートル） |
| 軸方向振動アイソレーション周波数 | <3 Hz |
| 最大ペイロード | 500 kg |
| 磁束漏洩 | ≦1 mT |
| 寸法（長さ×幅×高さ、梱包なし） | 1,330 × 860 × 1,250 mm |
| 重量（梱包なし） | 2,500 kg |
| 設置 | ゴムマット（アンカーボルト必要） |
| アンプ出力 | 30 kVA |
|---|---|
| SNR | >65 dB |
| 定格出力電圧 | 120 Vrms |
| アンプ効率 | >90% |
| 寸法（長さ×幅×高さ、梱包なし） | 800 × 900 × 2,100 mm |
| 重量（梱包なし） | 500 kg |
| 風量 | 0.46 m³/s |
|---|---|
| 電力 | 7.5 kW |
| エアダクト径 | 200 mm |
| 空気圧 | 8.8 kPa |
| 設置 | 天井への接続可能（最大2つの90°ベンド）、最大20フィートの配管長 |
| 寸法 | 600 × 600 mm |
|---|---|
| 厚さ | 45 mm |
| 周波数制限 | 2,000 Hz |
| 有効質量 | 54 kg |
注：均一性を高めるために高圧オイルフィルムベアリングを使用しています。
| 振動コントローラー | サイン波、ランダム、衝撃、自己校正機能付き振動コントローラー |
|---|---|
| 加速度計 | 100 mV/g、範囲：50g、動作周波数：1～10 kHz、重量：11グラム、10フィートの低ノイズケーブル付き |
| 環境チャンバー | サポート対象 |
|---|---|
| モバイルデバイス | カスタマイズ可能 |
| 断熱ボード | カスタマイズ可能 |
| 治具 | カスタマイズ可能 |
| 温度範囲 | 0～40℃ |
|---|---|
| 湿度範囲 | 0～90%、結露なし |
| 電源要件 | 380V / 3相 / 50Hz、40kVA |
| 圧縮空気圧 | 0.6 MPa |
- よく設計されたダイナミックサークル骨格、より高い軸共振周波数。
- 二重磁気回路、低磁束漏洩、コンパクトな構造、合理的な設計。
- ロッカーロッドローラーベアリングストレートおよびインポート指向の複合ボディ剛性方向、偏心負荷容量付き。
- ホルモン使用専用のトランションアイソレーションベース、便利な移動設置。
- 高度な技術によりシステム全体を移動させ、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により冷却効果を向上。
- ベアリングの小風船の静剛性と動剛性が振動テーブルの支持能力を高め、低周波性能を向上させます。
振動試験とデータは、機械の健全性、効率、生産性の向上、および見積もりと運用スケジュールのより良い理解を促進します。機械の寿命における摩耗と応力のデータを短い期間にコンパイルおよび整理することにより、振動試験は機械、構造物、さらには製品の稼働状況と状態に関する洞察を提供します。
高周波電磁振動耐性試験システム（100g加速度）の詳細については、お気軽にお問い合わせください。
