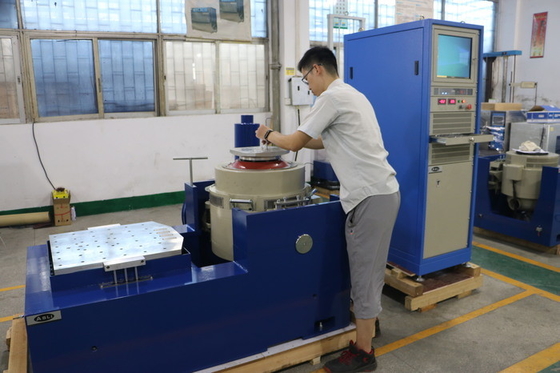

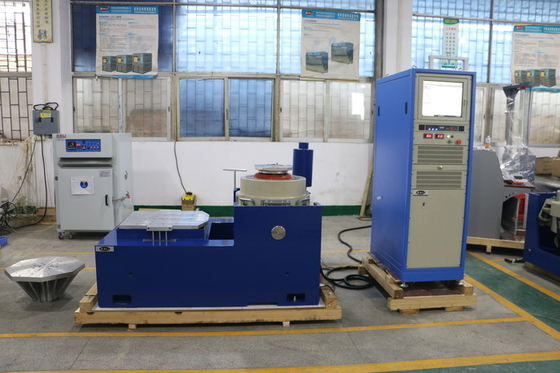

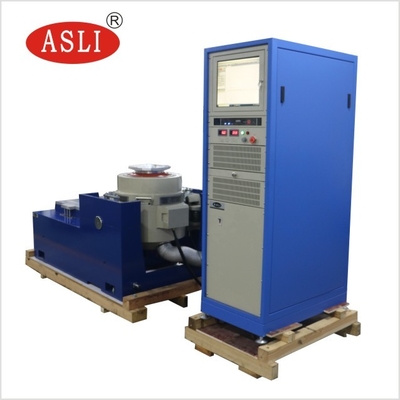

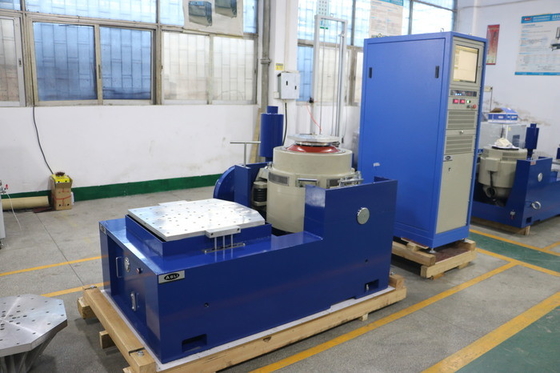

高周波電気力学のタイプ高周波シェーカーの試験制度
Product Details
| 振動力: | 6000N | 振動方向: | 3軸 |
|---|---|---|---|
| 可動コイル重量: | 6.5kg | 変位: | 25mm |
| マックス。加速度: | 100G | 応用: | 小さなコンポーネント |
| タイプ: | 電気力学のタイプ | 周波数範囲: | 5~2000Hz |
| ハイライト |
SGSの電動振動シェーカー システム,6000N電動振動シェーカー システム,振動シェーカー システム5hz |
||
Product Description
垂直,水平,多軸,回転,音響試験用として設計された高周波高性能液圧振動試験システム.精密設計の滑り台,アクチュエータ,頭拡張機,水力電源,ベアリング,コップリング,扭曲振動テーブルは,厳しいテストプロファイルでも信頼性があり,繰り返しできる結果を提供します.
これらのシステムは,第三者による検査および電磁振動試験の要件にも利用可能である.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- 頑丈な懸垂システムと線形運動誘導は,強い持ち運び能力,優れた誘導機能,そして高い安定性をもたらします.
- 高静的硬さと低動的硬さを持つ負荷センターエアバッグは,強い持ち運び能力と振幅変動の完璧なパフォーマンスを提供します.
- 高効率の3シグマピーク電流のD級電源スイッチは,低消費電力と最小限の調和歪みを保証する.
- 安全性高い信頼性のための安全性インターロックで迅速な自己診断.
- エアバッグの衝撃隔離装置は,余分な基盤の必要性を排除します.振動波の完璧な再現と振動伝達性の減少を保証する.

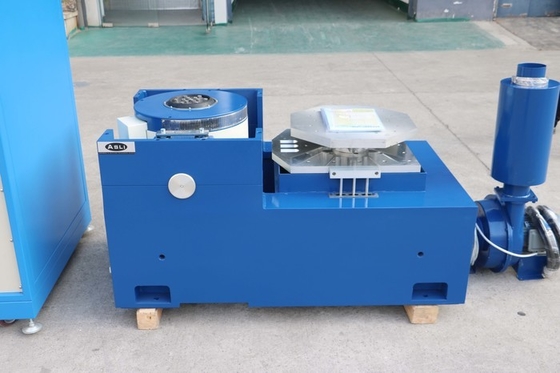

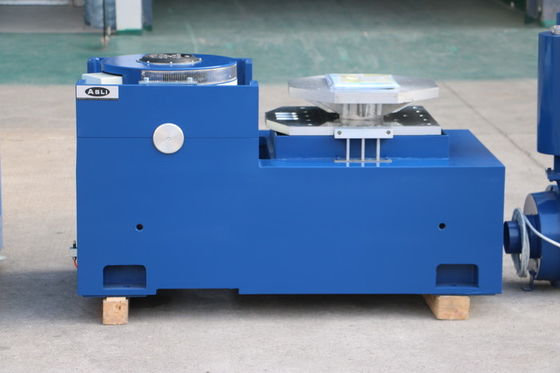

- 垂直と水平の拡張プラットフォームは,さまざまな用途で利用できます.
- シンプルな制御操作
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5・1000 51500円 5・2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5・1000 5・1400 5・2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5・1000 51500円 5・2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5・1000 5 円1200 5・2000 | 27.5 33.0 45 |
電磁振動刺激器の動作原理は,電導体が磁場における電磁力の作用によって動かすスピーカーに似ている.移動部品を加速させる力は,動力電流と磁気流のバランスによって生成されます動力電流を制御することで 振動発生器を制御できます
電磁振動刺激器の最大加速レベルは 最大電流と負荷によって決定されます.低周波では,移動部品の移動は,加速が高いレベルに達しないように制限されている.振動要素の共鳴周波数は,周波数範囲の上限を超えて設定されます.
振動発生器のパフォーマンスは,異なる周波数で最大加速を表示するチャートで反映することができます. ログロググラフを使用して,移動制限は,傾きが6 dB/オクターブの直線で表せる..
高周波電動学型高周波シェーカーテストシステムについて,より多くの情報が必要な場合は,あなたの問い合わせを送信することを躊躇しないでください.
Product Highlights
高周波電気力学シェーカー試験システムは、小型部品に対して 3 軸振動、100g の加速度、6000N の力、5 ～ 2000Hz の範囲、および 25mm の変位を提供します。堅牢なサスペンション、エアバッグ分離、D クラスの電力効率、迅速な自己診断を備えています。カスタム エクスパンダが利用可能。
