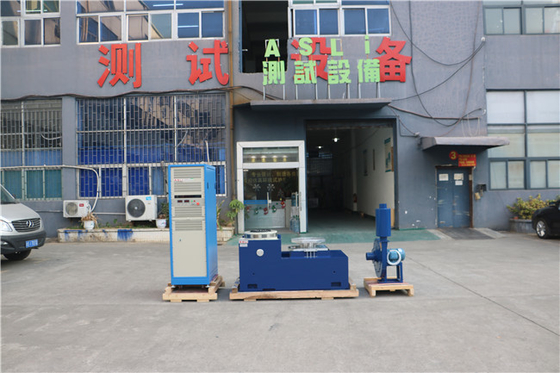

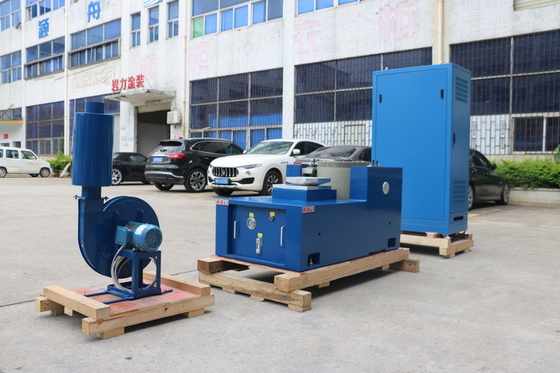

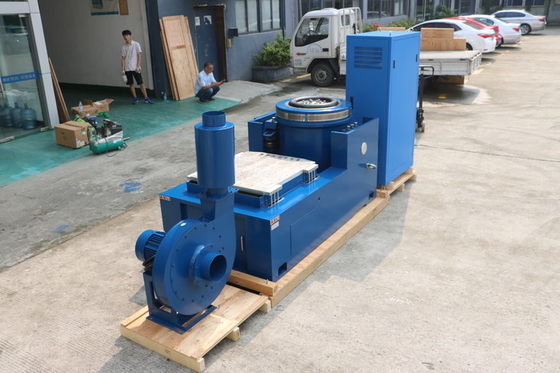

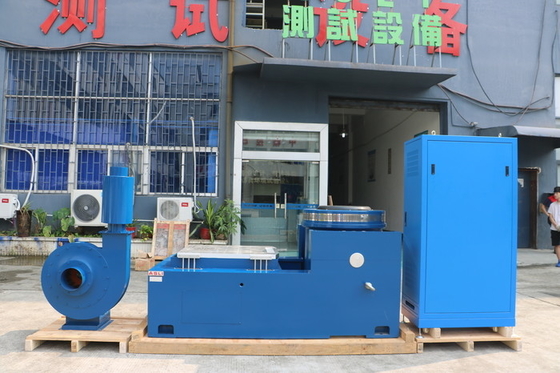

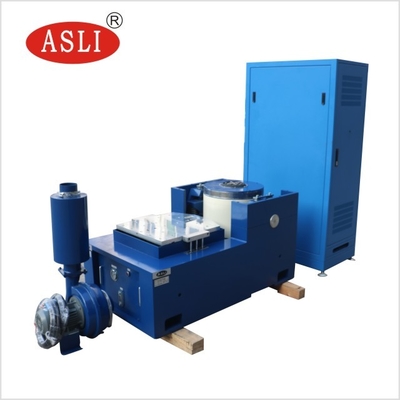

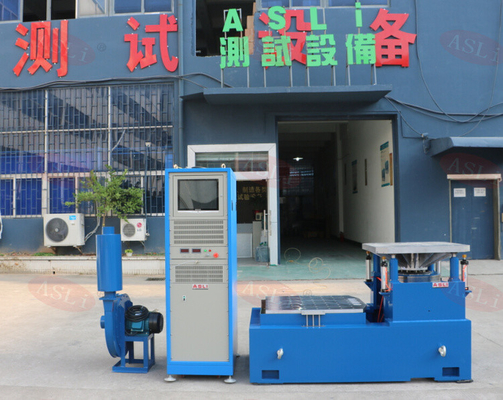

3つの軸線の大規模な勢力の正弦振動試験のための電動バイブレーターのシェーカーのテーブル
Product Details
| サインフォース: | 60000N | スピード: | 1.8m/s |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3500HZ |
| 読み込み: | 250KG | 加速度: | 100g |
| アーマチュア: | 230mm | 振動方向: | 3軸 |
| 応用: | 航空宇宙 | 関数: | サイン＆ランダム |
| ハイライト |
MIL-STDのシェーカーのテーブル,1.8m/s速度のシェーカーのテーブル,230mmの振動シェーカーのテーブル |
||
Product Description
3 軸の大きな力電動振動器振動機テーブルは,シヌソイド振動試験のために設計され,以下の試験基準を満たすことができる: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,NASAGB,GJB,JIS,BSなど
IEC,ISTA,MIL-STDの試験基準のために設計された高周波振動試験機/垂直振動装置二重磁気回路構造を含む先進的な近代技術を採用自動生成の骨格動作円,空中サポート,ローラーベアリングと線形ガイド,およびトルーニオン隔離. X,Y,3軸およびZ側弦振動試験およびブロードバンドランダム振動試験クラシック (半正線) パルスとショック応答スペクトルテスト
国防,武器,航空,航空宇宙,通信,電子機器,電気家電,家電などの分野で広く使用されています.
| システムモデル | ES-60 |
|---|---|
| 周波数範囲 (Hz) | 3 ~ 3500 |
| 定数力 サイヌ (N) | 60000 |
| 定数力 ランダム (N) | 60000 |
| 定数力 ショック (N) | 120000 |
| 最大加速量 サイナス (m/s2) | 1000 |
| 最大加速 ランダム (m/s2 rms) | 1000 |
| 最大加速 衝撃 (m/s2) | 2000 |
| 最大速度 サイナス (m/s) | 1.8 |
| 最大速度 衝撃 (m/s) | 1.8 |
| 最大移動量/移動量 (mm p-p) | 51 |
| 移動コイル質量 (kg) | 60 |
| 移動コイルの寸法 | 直径40mm |
| 垂直テーブルサイズ | 試験要件に従って選択された |
| 横軸のテーブルサイズ | 試験要件に従って選択された |
| 最大負荷 (kg) | 800 |
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 高い軸共振周波数で 円形構造を設計した
- 2磁気回路設計 磁気流の漏れが低く コンパクトな構造と合理的なレイアウト
- ローカー・ラード・ローラー,直線型,輸入型複合体体硬さ方向性,中心的な負荷能力.
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリング小気球の静的硬さと動的硬さにより振動テーブルの負荷能力が向上し,低周波性能が向上します
サイヌソイド振動テストのための3軸大力電気力学振動器振動テーブルについてより多くの情報が必要な場合は,あなたの問い合わせを送信することを躊躇しないでください.
