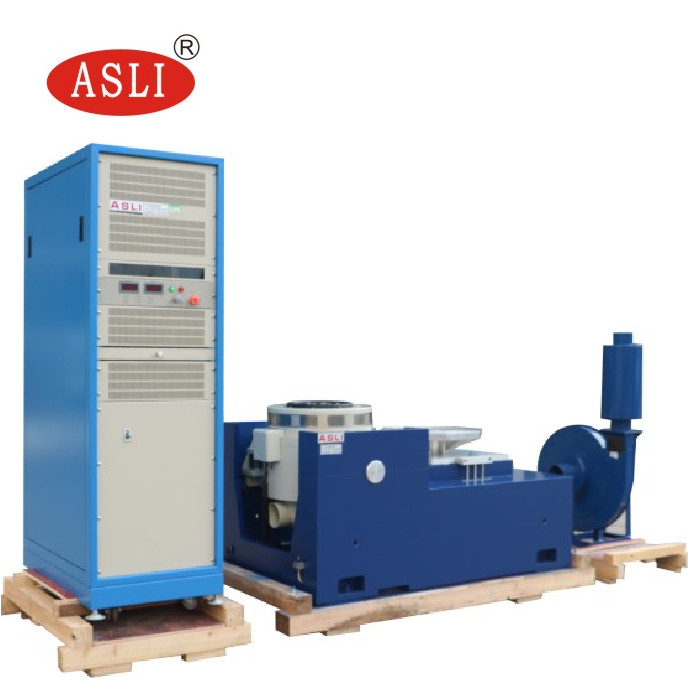

Jis D1601の標準の縦および横の高周波電動シェーカー
Product Details
| 基準を満たす: | Jis D1601 | 起源の場所: | 広東省、中国 |
|---|---|---|---|
| 力: | 電子 | 応用: | 自動車部品 |
| 振動: | 垂直および水平 | 振動力: | カスタマイズされた |
| テーブルサイズ: | カスタマイズされた | 最大負荷: | 750kg |
| ハイライト |
電動シェーカー4000Hz,750kg電動シェーカー,Jis D1601の電動振動シェーカー |
||
Product Description
- 空気冷却式電動振動装置の設計
- 振動制御器と電源増幅器が"つのキャビネットに組み込まれている
- 2400ニュートンのピークシヌス推力
- X,Y,Z3軸の試験能力
| 最大シナス刺激力 | 5000kg.fピーク |
| 最大ランダム振動力 | 5000kg/m2 |
| 最大衝撃振動力 | 10000kg.fピーク |
| 周波数範囲 | DC ~ 4000 Hz |
| 最大移動量 | 75 mm p-p (ピークからピーク) |
| 最大速度 | 1.8 m/s |
| 最大加速 | 100 G (980 m/s2) |
| 最初の共鳴周波数 | 3500 Hz |
| 最大負荷 | 750kg |
| 移動コイル直径 (作業メッサ直径) | 450 mm |
| 移動コイルの質 | 50kg |
| メサスクリュー | 13 x M8 |
| 磁気流の漏れ | < 10 ガウス |
| サイズ | 800 mm × 800 mm × 800 mm (垂直機械) |
| 体重 | 約1500kg |
| 機能 | 温度,空気圧,移動,超電圧,超電流,入力低電圧,外部故障,制御電源,論理,不等式入力保護 |
| ハードウェア構成 | 2チャネル入力,1チャネル入力 |
| コントロールコンピュータ | 液晶ディスプレイ付き産業用コンピュータ (キーボードと光学マウスを含む) |
| ソフトウェア | 中国語/英語操作インターフェイス タイムドメインと周波数ドメイン分析 信号源 シナススイープ周波数分析 自動WORDテストレポート生成 信号とデータの表示,保存試験パラメータ設定分析機能 |
| オペレーティングシステム | Windows 2000 / XP |
| 速度センサーB&W | 周波数領域:1~2000 Hz 感度50 mV/g 温度範囲−24〜250 °C |
| 電源 | 3相 380V / 50Hz |
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定数移動 p-p (mm) | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500円 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500円 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500円 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 固定周波数シヌソイド振動
- 振動が広がる
- ランダムな振動
- クラシックショック
- 環境試験
- ストレススクリーニング試験
- 振動試験
- 簡単にインストール ユーザによって実行できます
- ユーザーインターフェース:ローカルモードのLCDタッチスクリーンとリモートモードのPC-Windows (イーサネット経由)
- ローカルモード:事前に定義された試験の迅速な開始;数十の試験仕様を保存できます.
- リモートモード: 試験定義,試験仕様の保存,試験制御,試験データのレビュー,ドキュメントを含む全システム操作
高周波電動シャッカーシステムは,主に製品振動と衝撃環境試験,環境ストレススクリーニング試験,信頼性試験に使用される.電磁振動試験器は,電池に関する試験基準に完全に準拠して設計されている.特定のパラメータで振動状態をシミュレートする.バッテリーまたはバッテリーパックが振動テーブルに固定され,規定された周波数で互いに垂直な3つの方向に沿った振動にさらされます.バッテリーは,試験中に漏れ,容量喪失,破裂,燃焼,爆発してはならない.
振動検査の応用範囲は極めて広く,回路板,電池,航空機,船,ロケット,ミサイル,自動車,家電,その他の工業製品に及ぶ.
JIS D1601 標準の垂直および水平高周波電動力学シェイカーの詳細は,私達に連絡してください.
