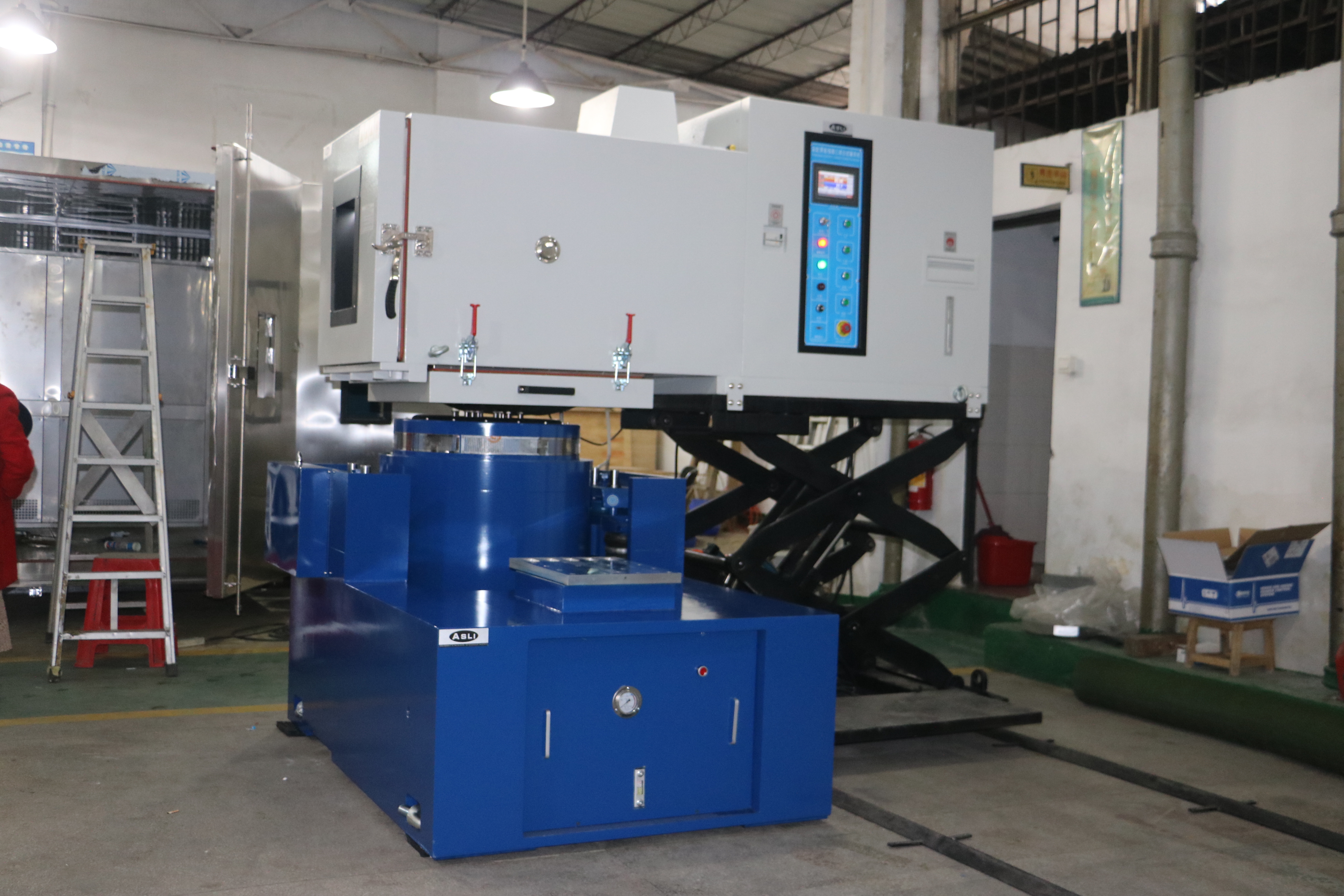

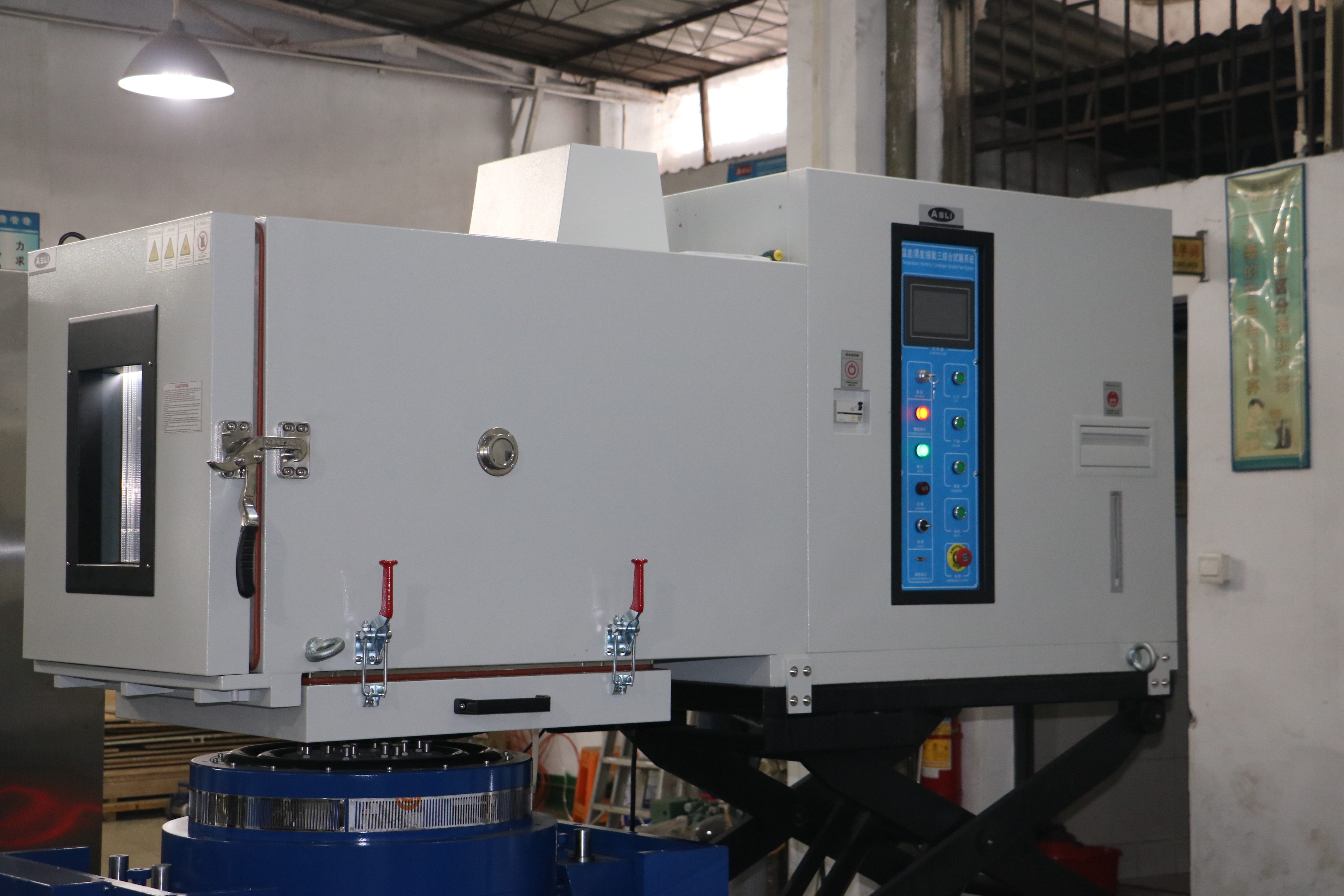

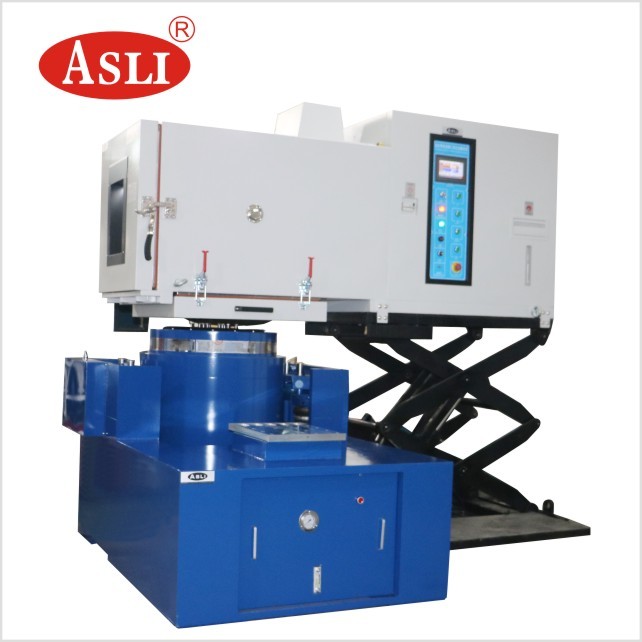

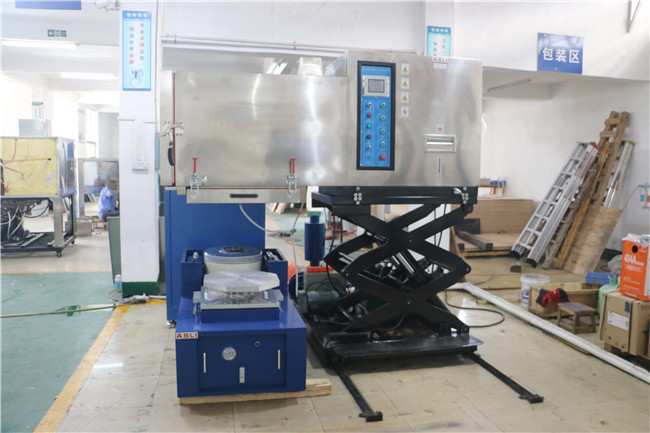

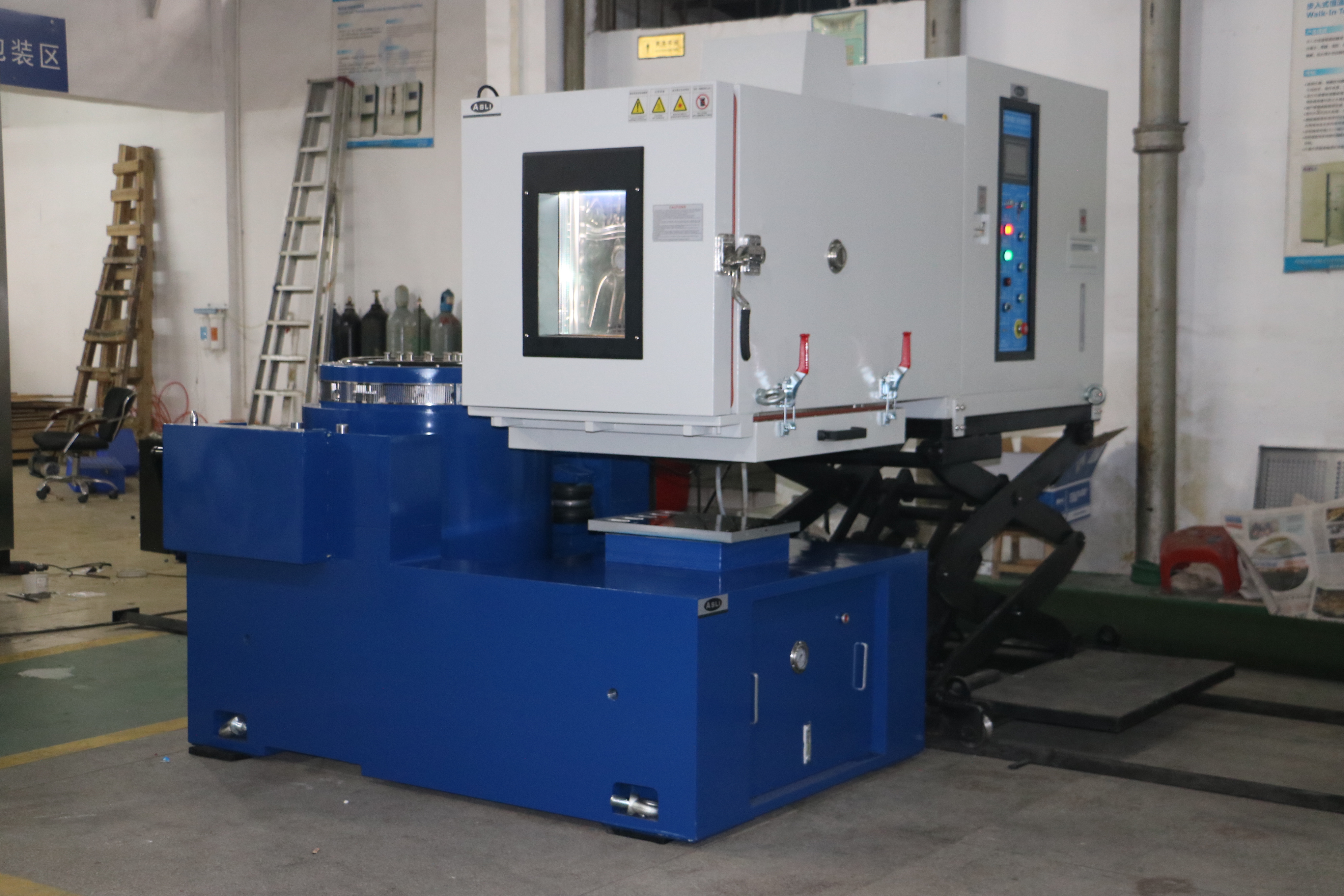

パーソナライゼーション プログラム可能 環境 気候 テスト 組み合わせた振動シェーカー システム
Product Details
| sine force: | 20000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~2000HZ |
| loading: | 300kg | Acceleration: | 100g |
| armature: | 320mm | ||
| ハイライト |
プログラム可能な振動シェイカーシステム,環境気候試験シェイカ,調整可能な振動試験システム |
||
Product Description
The high-frequency vertical and horizontal electromagnetic vibration shaker for semiconductor applications is designed to evaluate the resonant frequencies of product and package designs and to simulate the random vibration that occurs during distribution or in-use environmentsこのシステムは操作が簡単で,政府,産業,企業の仕様に従って幅広い振動テストを実行できます.
- 試験室と冷却システムの結合構造で,独立コンソールで コンパクトで優雅なデザインを誇っています
- オリジナル冷却コンプレッサーユニットと 海外から輸入された 主要なアクセサリーを備えた 便利な操作
- 輸入されたLCD色タッチスクリーンコントローラで,温度と湿度プログラムの自動制御が可能です.
- RS-232通信インターフェースを備えた. 顧客特有の要求に応えるため,ユーザーは振動試験台の異なるモデルから選択することができます.優れた冷却性能に加えて,ベンチは,また,機械的な振動の顕著な効果を提供します.
- 振動ベンチと組み合わせた熱気密封システムにより,機械的な振動と衝撃振動の試験が信頼できます.
| モデル | THV-408 (A~F) |
| 内部次元 | W600 × H850 × D800 (ミリ) |
| 外的な次元 | W850 × H1950 × D2100 (ミリ) |
| 温度範囲 | 低温: (A: 25°C,B: 0°C,C: -20°C,D: -40°C,E: -60°C,F: -70°C) 高温: 100°C (150°C) |
| 湿度範囲 | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H.は特殊オプション条件で,除湿器が必要です) |
| 解析精度/温度と湿度の均一分布 | 0.1°C 0.1% RH / ±2.0°C ±3.0% RH |
| 温度と湿度の制御精度 | ±0.5°C ±2.5% R.H |
| 温度上昇/減少速度 | 温度上昇 約0.1~3.0°C/分 / 温度低下 約0.1~1.5°C/分 (下降速度最小1.5°C/分は特別なオプション条件です) |
| 内部および外部の資料 | 内部の箱はSUS 304#ステンレス鋼で,外部の箱はステンレス鋼または塗装付きSEE冷圧鋼です. |
| 断熱材料 | 高温耐性,高密度,ホルム酸塩,エチルアセトム泡の保温材料 |
| 冷却システム | 風冷却または水冷却/単段圧縮機 (-40°C),二段圧縮機 (-70°C) |
| 保護装置 | フューズフリースイッチ,圧縮機の過負荷保護スイッチ,高圧低圧冷却液保護スイッチ,過湿度・過温保護スイッチ,フューズ,故障警告システム短時間貯蔵の警告保護 |
| 選択用アクセサリー | 操作孔 (オプション) の内部ドア,レコーダー (オプション),水浄機,脱湿機 |
| 振動試験装置 | 顧客の試験条件に応じて適切な振動テストベンチを選択します.技術パラメータについては,このカタログの電動力学型振動テストのパラメータを参照してください. |
| パワー | AC380V 3相5線 50/60Hz |
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

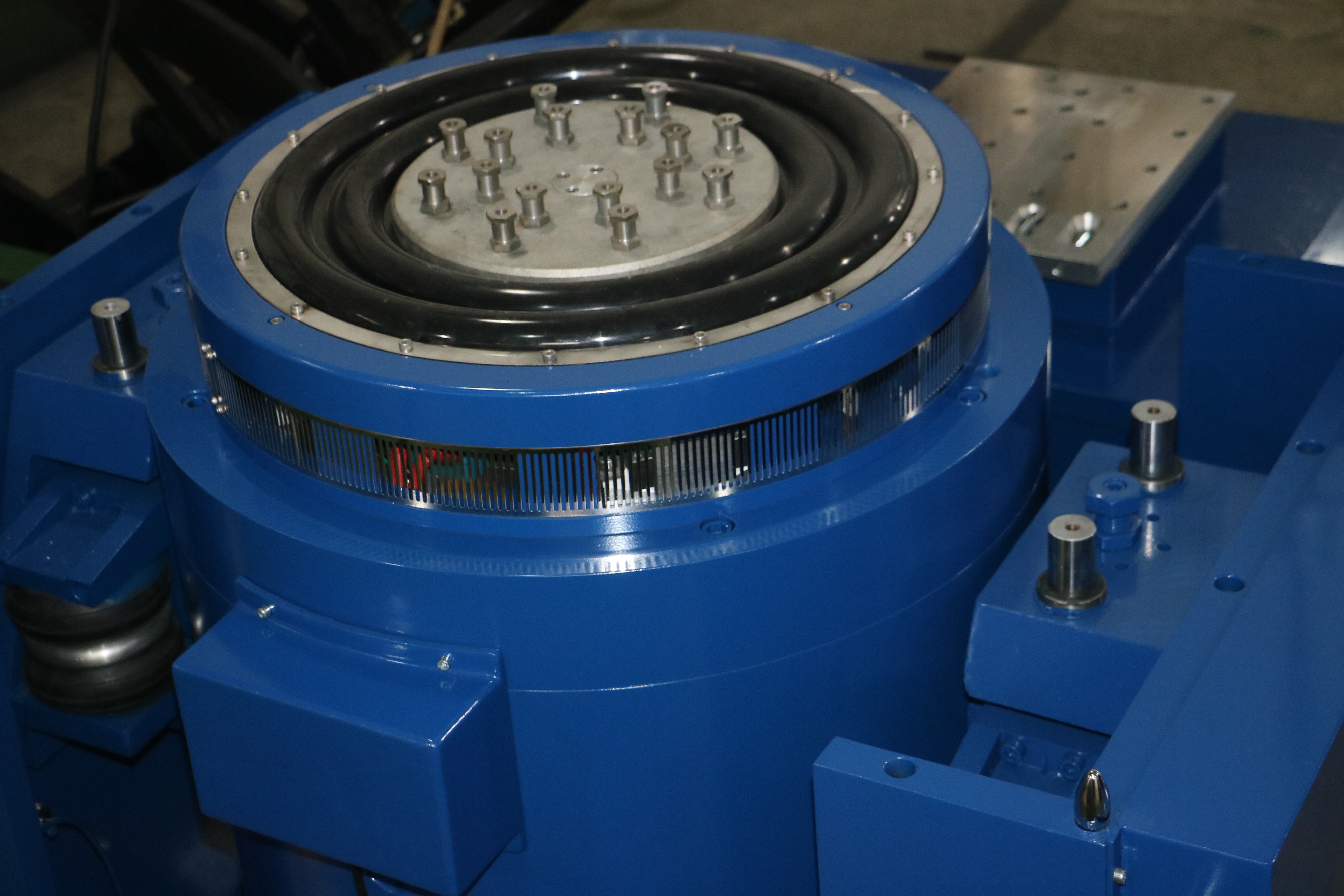

- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカー・ラード・ローラー,直線型,輸入型複合体体硬さ方向性,強い偏心負荷能力
- トランニオン隔離基盤 振動用で 移動式に簡単に設置できます
- 移動システムにおける高度な技術により ダイナミック・サークルの高い信頼性が確保されています
- 新しい管の設計により冷却効果が向上します.
- スタティック硬さと動的硬さにより,ベアリングが減少し,振動テーブルベアリング容量が増加し,低周波性能が向上します.
カスタマイズプログラム可能な環境気候テスト 組み合わせた振動シェーカーシステムに関する質問やニーズがある場合は,私達に連絡してください.
Product Highlights
20000N の正弦力、3 ～ 2000Hz、300kg の荷重、100g の加速度、および 320mm アーマチュアを備えたプログラム可能な気候および振動シェーカー システムを組み合わせました。 SUS304 ステンレス製チャンバー、輸入コンプレッサー、LCD タッチ スクリーン コントローラー、カスタマイズ可能な振動ベンチを備え、信頼性の高い環境シミュレーションを実現します。
