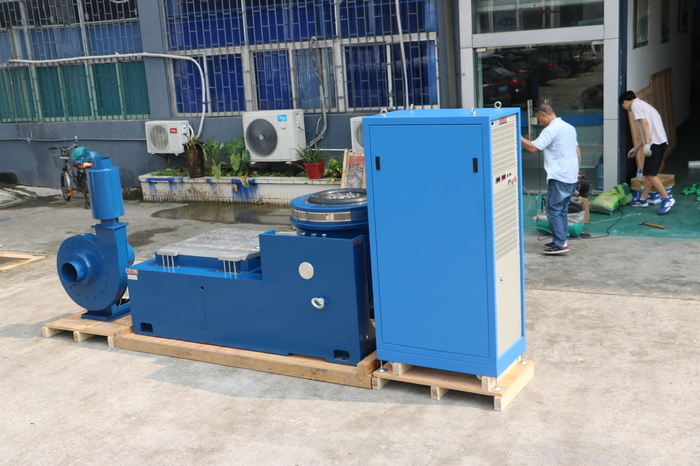

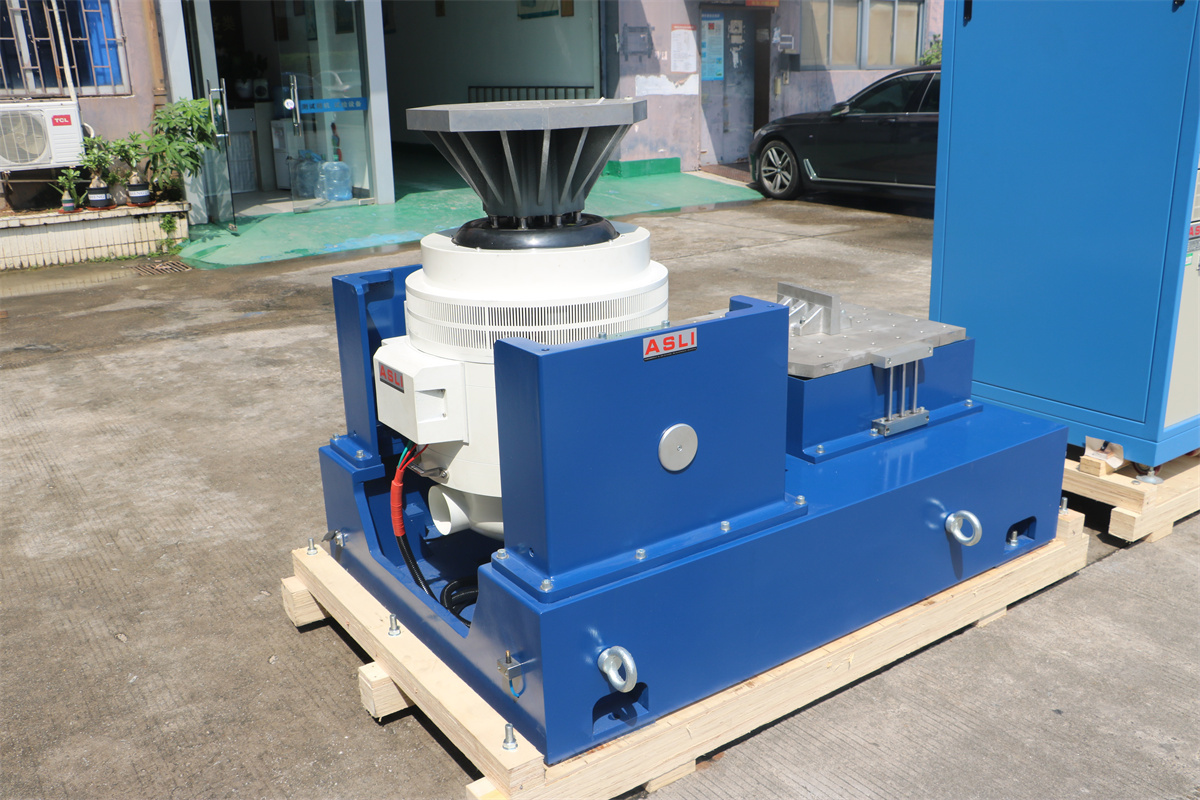

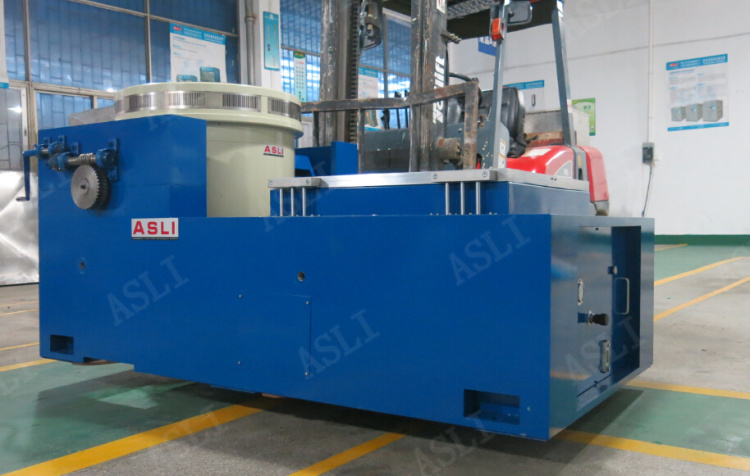

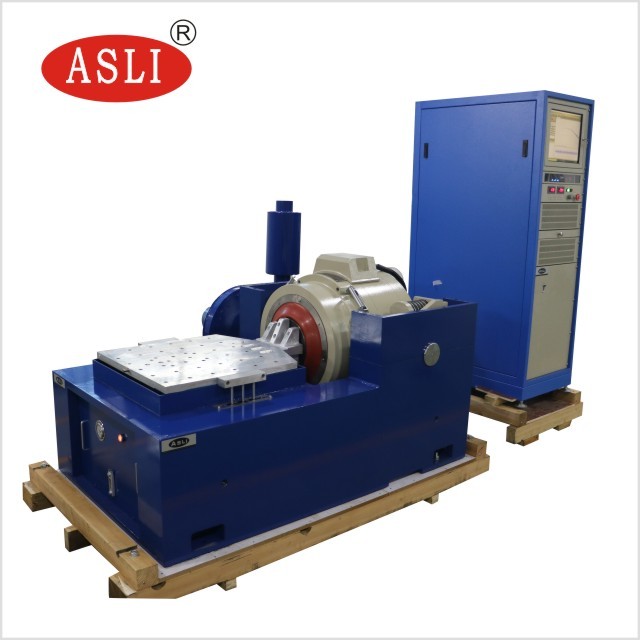

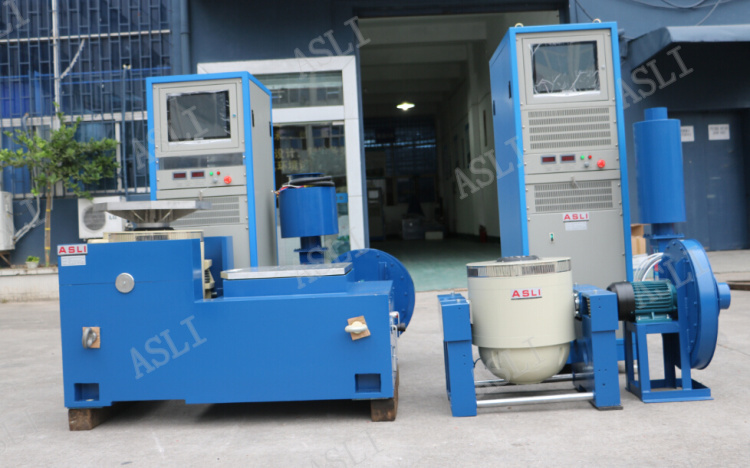

XYZ軸電磁式水平・垂直振動ランダム振動試験装置
アプリケーション
高周波振動シェーカーは、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空輸サポート」、「ローラーベアリングとリニアガイド」、「トリニオンアイソレーション」といった先進的な最新技術と特殊技術を採用しており、X、Y、Zの3軸における正弦波振動試験と広帯域ランダム振動試験を完了させることができ、古典的な（半正弦波）パルスおよび衝撃応答スペクトル試験も完了させることができます。国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、家電製品などの分野で広く使用されています。
(1) 定格力：正弦波力10000N; ランダム力10000N; 衝撃力20000N;
(2) 周波数範囲：3Hz～3000Hz、固定周波数、往復スイープ、正弦波、ランダム、衝撃
(3) スイープ周波数モード：リニア、対数、往復スイープ、固定周波数
(4) スイープ周波数回数：1～32767
(5) スイープ周波数時間：固定周波数/シングル1～3600分、スイープ周波数曲線を表示可能。
(6) 最大加速度1000m/s2（無負荷）
(7) 最大速度：1.8/s
(8) 最大変位：51mmp-p（無負荷）、ダブルピーク
(9) 衝撃変位：51mm
(10) 可動コイルの重量：14kg
(12) 振動波：正弦波、ランダム、衝撃
(13) 可動コイルの直径：Φ240 mm
(14) 振動システムの寸法：W1060xH750xD845mm
(15) 振動システムの重量：960KG

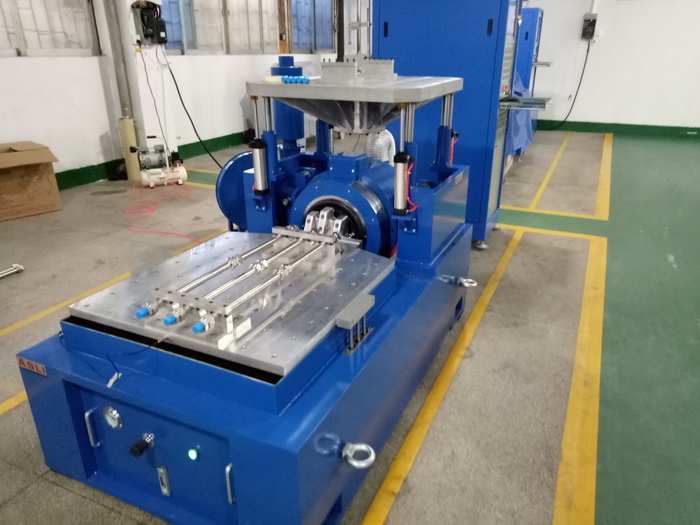

(16) 600mm*600mm垂直エクステンダーと600*600mm水平スリップテーブル
技術パラメータ：
| 名称 | 自動車部品用梱包振動テーブル/振動テーブルテスター | ||||||||
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s2） | 定格速度（m/s） | 定格変位（p-p）mm | 最大負荷（Kg） | 可動コイル（Kg） | 可動コイルの寸法（mm） |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) 振動発生器 1セット
(2) 振動コントローラー 1セット
(3) 通信接続室 1セット
(4) DA-10 パワーアンプ 1セット
(5) 励起電源 1個
(7) ドライバソフトウェア 1セット
(8) 冷却システム 1セット
(9) 産業用コンピュータ 1セット
(10) カラープリンター 1セット（オプション）
(11) 加速度センサー（出力ラインを含む） 1個
(12) 振動フィクスチャ 1セット（オプション、試験サンプルによる）
デジタル振動コントローラー
振動コントローラーは、当社が最新設計したもので、
国際的に高度な分散システムを採用しています。
アーキテクチャであり、その中核はTI社の最新のTMS320シリーズです。
32ビット浮動小数点高速プロセッサです。
Microsoft Wordでテストレポートが自動的に生成されます。
テスト中またはテスト後に、
テストレポートを編集し、
自動または手動で生成できます。
XYZ軸電磁式水平・垂直振動ランダム振動試験装置についてご不明な点やご要望がございましたら、お気軽にお問い合わせください。
