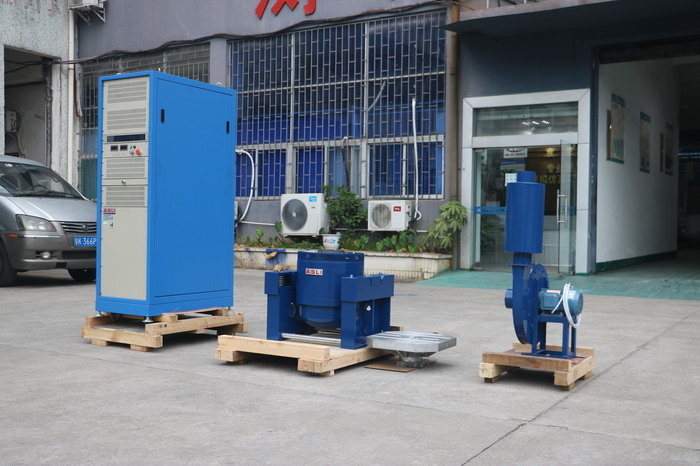

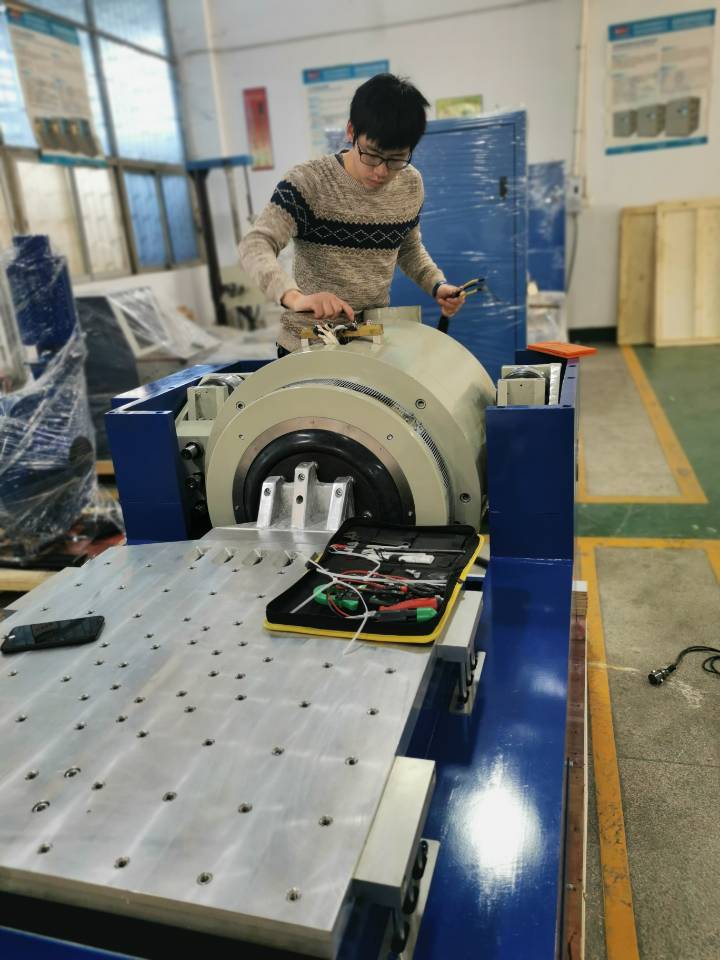

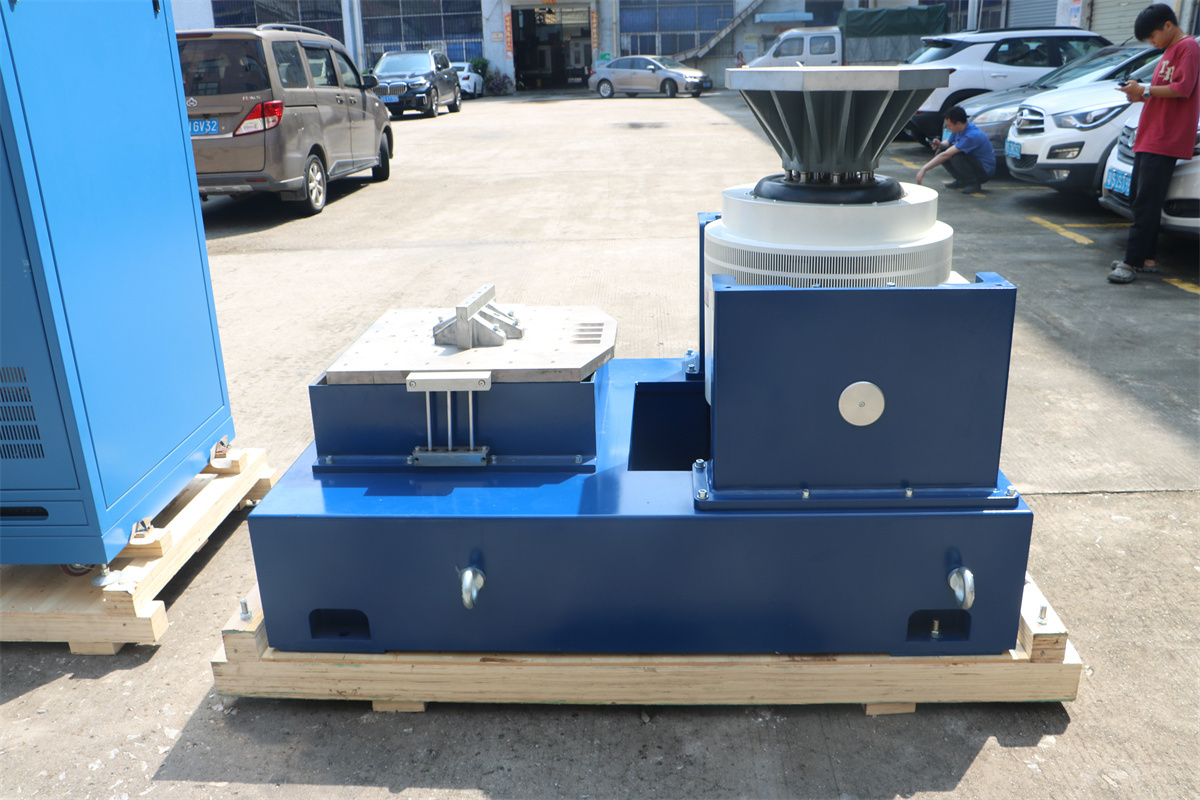

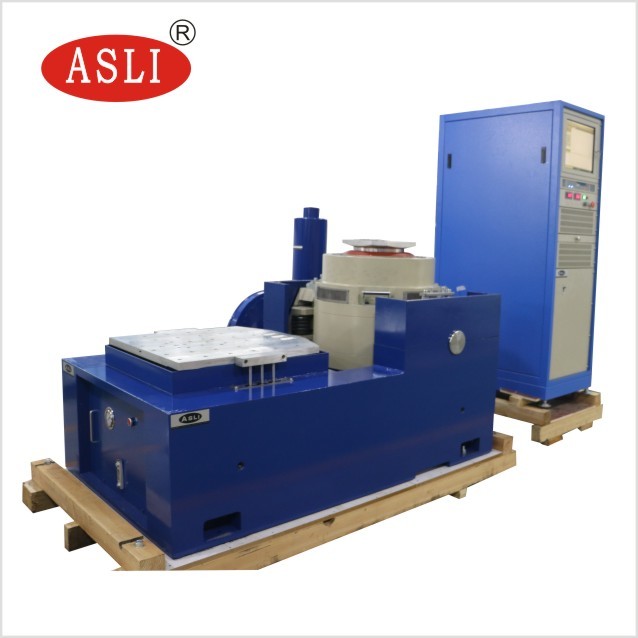

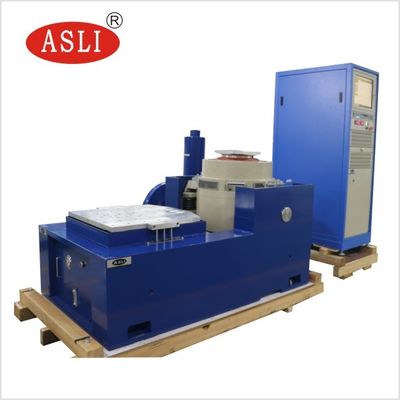

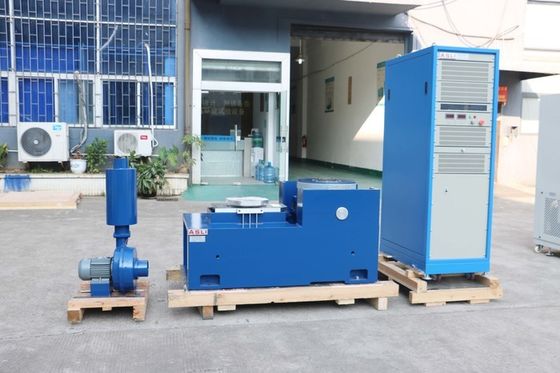

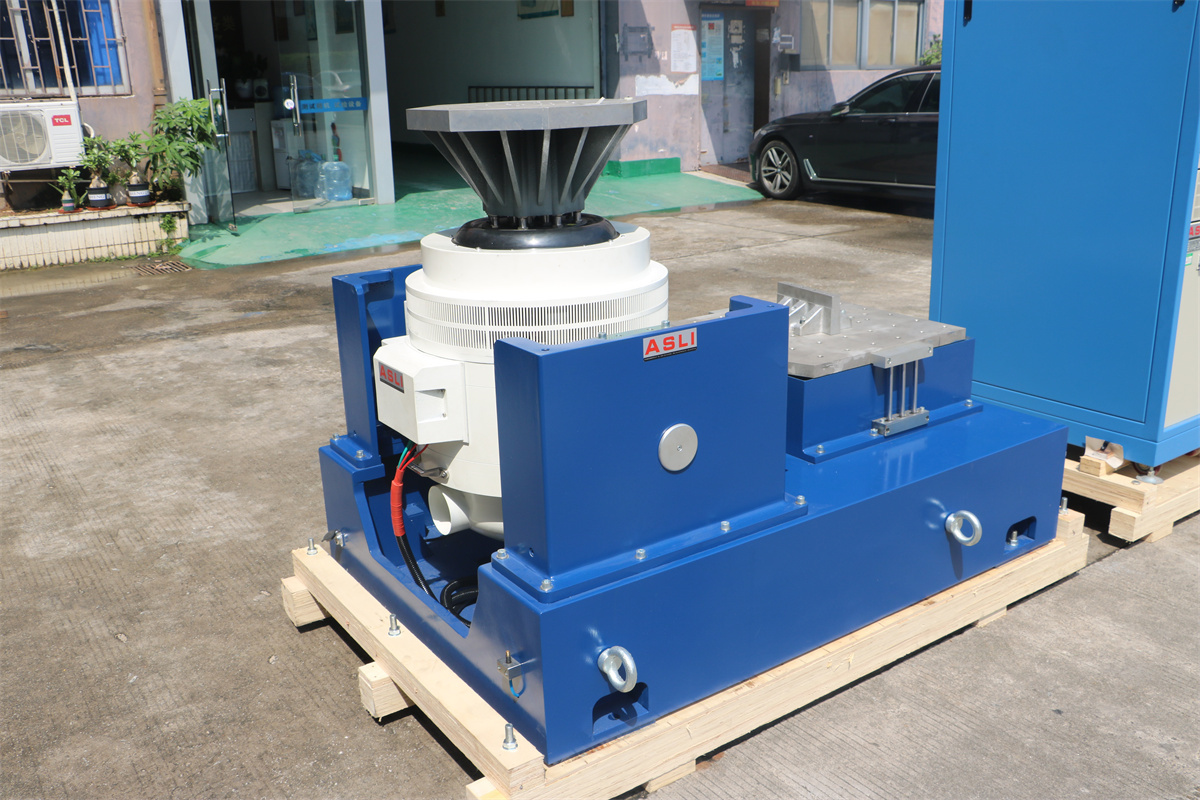

水平テーブル付き輸送シミュレーション高周波電磁振動シェーカー
振動試験システムは以下の試験規格に適合できます:
MIL-STD、DIN、ISO、ASTM、IEC、ISTA、NASA、GB、GJB、JIS、BSなど
アプリケーション
高周波振動試験機/垂直シェーカーシステムは、IEC ISTA MIL STD試験規格に適用され、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空輸サポート」および「ローラーベアリングとリニアガイド」、「トリニオン分離」の高度な最新技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了できます。古典的な（半正弦波）パルスおよび衝撃応答スペクトル試験によって完了することができます。国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、家電製品などの分野で広く使用されています。
技術パラメータ:
| システム仕様 | |||
| システムモデル: | ES- 60 | ||
| 周波数範囲: | 3～3500 | ||
| 定格力 | 正弦波 N | 60000 | |
| ランダム N | 60000 | ||
| 衝撃 N | 120000 | ||
| 最大加速度 | 正弦波 (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| 衝撃 (m/s2) | 2000 | ||
| 最大速度 | 正弦波 (m/s2) | 1.8 | |
| 衝撃 (m/s2) | 1.8 | ||
| 最大変位 | 最大ストローク mm (p-p) |
51 | |
| 可動コイル | 60kgs | ||
| 可動コイルの寸法 | 直径40mm | ||
| 垂直テーブルサイズはカスタマイズ | 試験に応じて選択 | ||
| 水平テーブルサイズはカスタマイズサイズ | 試験に応じて設定 | ||
| 最大負荷: | 800kgs | ||
| 名前 | 自動車部品用梱包振動テーブル/振動テーブルテスター | ||||||||
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s2) | 定格速度 (m/s) | 定格変位 (p-p)mm | 最大負荷 (Kg) | 可動コイル (Kg) | 可動コイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
海外サービス:
Transport Simulation High Frequency Electromagnetic Vibration Shaker with Horizontal Tableについてさらに詳しい情報が必要な場合は、お気軽にお問い合わせください。
