High Frequency Vibration Test Stand ES-30.pdf

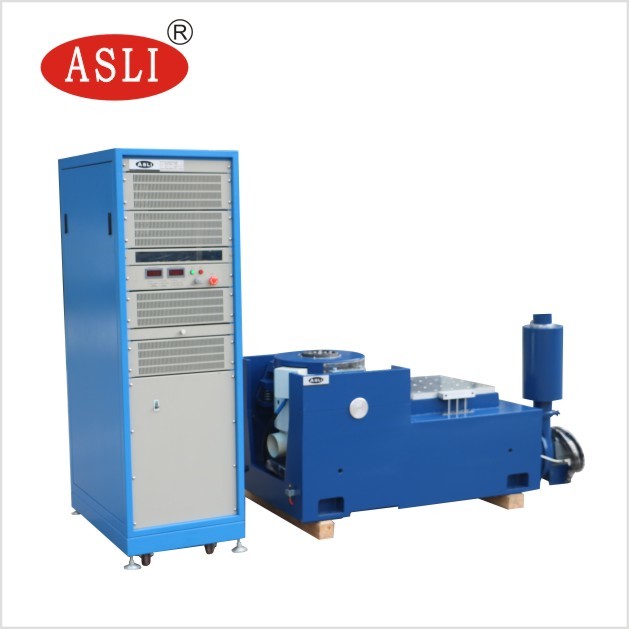

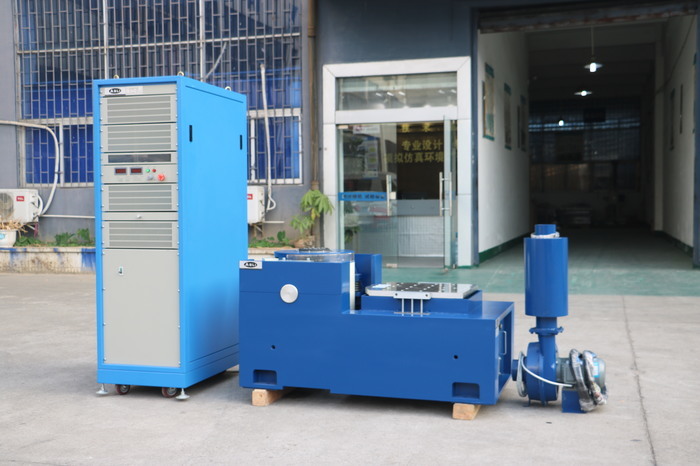

高周波振動試験台
用途:
当社は、'二重磁気回路構造'、'自己発生スケルトンアクションサークル'、'空中支持'、'ローラーベアリングとリニアガイド'、'トラニオンアイソレーション'などの先進的な現代技術と特殊技術を採用した、電磁高周波振動シェーカーシリーズ製品のメーカーです。X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験を完了し、古典的な（半正弦波、台形波、ノコギリ波）パルスおよび衝撃応答スペクトル試験を完了することができます。これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、電気製品、通信、家電製品などの分野で広く使用されています。
電磁高周波振動試験機の技術パラメータ:
| 最大周波数 (Hz) |
定格正弦波 力 (N) |
定格ランダム 力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度(m/s) |
定格変位 (p-p)mm |
最大積載量 (Kg) | 可動コイル(Kg) |
寸法 可動コイル(mm) |
| ES-1 | VT0303 | VT0303 | 3-3500 | 400 | 1.2 | Φ500 | 70 | 2.5 | Φ150 |
| ES-2 | VT0404 | VT0404 | 3-3500 | 800 | 1.6 | Φ500 | 70 | 2.5 | Φ150 |
| ES-2a | VT0404 | VT0404 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | VT0303 | 1.6 | Φ500 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | VT0303 | 1.6 | Φ500 | 1000×1000 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | VT0303 | 1.6 | 51 | 1200 × 1200 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | VT0303 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | VT0303 | 1.8 | 51 | 300 | 500×500 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | VT0303 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | VT0303 | 1.8 | 51 | VT0606 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | VT0303 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | VT0303 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | VT0303 | 1.8 | 51 | VT0303 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | VT0303 | 1.8 | 51 | 1100 | 90 | 35 |
| ES-160 | 160000 | 160000 | 3-2100 | VT0303 | 1.8 | 51 | VT0505 | 150 | 15 |
| ES-200 | 200000 | 200000 | 3-2000 | VT0303 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | VT0303 | 1.8 | 51 | 4500 | 300 | Φ870 |
振動シェーカーの特徴:
1. よく設計されたダイナミックサークルスケルトンにより、より高いステージ軸方向共振周波数を実現。
2. 二重磁気回路、磁束漏れが少なく、コンパクトな構造で合理的。
3. ロッカーロッドローラーベアリングは、まっすぐで輸入志向の複合ボディ剛性方向、偏心負荷容量。
4. トラニオンアイソレーション基盤はホルモン専用で、移動の便利さを実現。
5. 先進技術がシステムを移動させ、ダイナミックサークルの高い信頼性を確保。

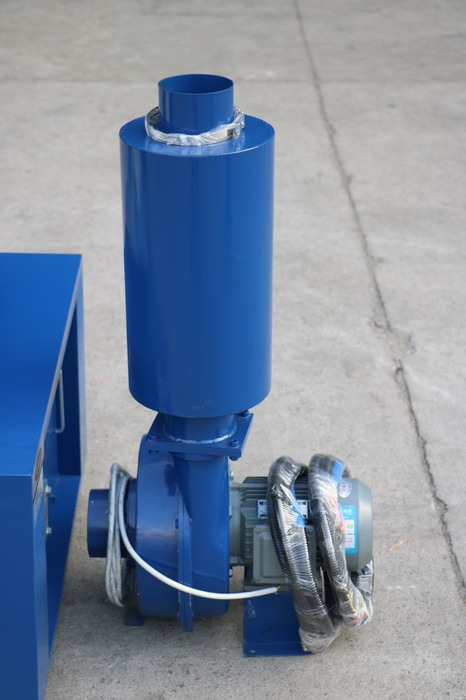

6. 新しいダクト設計により、冷却効果を向上。
7. 静的剛性、ダイナミック剛性のベアリングスモールバルーンにより、振動テーブルの容量を向上させ、低周波性能を向上。2-1 技術パラメータ
(1) 定格力: 正弦波力 3000N; ランダム力 3000N; 衝撃力 6000N;
(2) 周波数範囲: 3Hz～3500Hz、固定周波数、往復スイープ、正弦波、ランダム、衝撃
(3) スイープ周波数モード: リニア、対数、往復スイープ、固定周波数
(4) スイープ周波数回数: 1～32767
(5) スイープ周波数時間: 固定周波数/シングル 1～3600分、スイープ周波数曲線を表示可能。
(6) 最大加速度 ;1000m/s
2 (無負荷)(7) 最大速度: 1.6m/s
(8) 最大変位: 25mmp-p (無負荷)、ダブルピーク
(9) 衝撃変位: 25mm
(10) 可動コイルの重量: 3.5 kg
(11) 振動方向: 垂直
(12) 振動波: 正弦波、ランダム、衝撃
(13) 可動コイルの直径: Φ150mm
(14) 振動システム寸法: W750xH599xD680 mm
(15) 振動システムの重量: 490KG

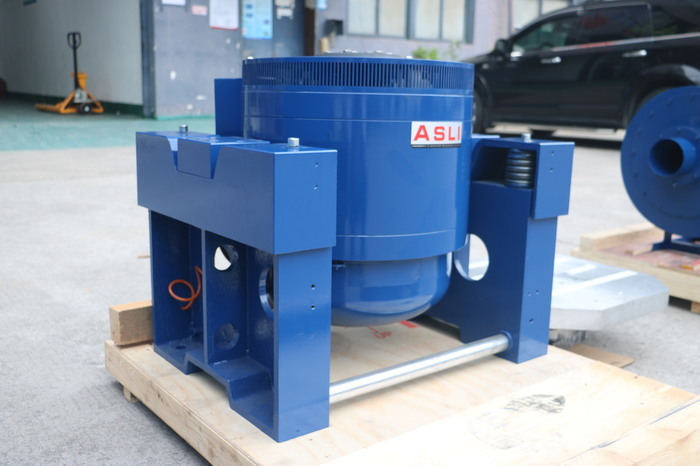

振動システムについて
(1) 二重磁気回路構造により、高い磁場強度を確保し、磁束漏れを低減;
特殊な消磁構造により、磁束漏れを1mt以下に低減可能
(2) U字型スプリング、ローラー、リニアベアリングにより、偏向負荷に対する高い耐性を実現
(3) エアースプリングは振動絶縁に使用; 振動システムは、重い負荷でも安定して動作;
特別な基礎は不要
(4) 振動試験機の過熱、過負荷、過電流、過電圧、および
過変位に対する保護装置が提供されています;
過電圧、不足電圧、欠相に対する電気ネットワーク保護装置;
ドライブ電源、電流制限、ソフトスタート、過熱、短絡、モジュール障害保護
(5) 正弦波、ランダム、衝撃環境試験を完了可能
(6) このシステムは、電圧変動に対する要求が少なく、≤±10%でOKです
(7) このシステムは、接地抵抗に対する要求が少なく、≤4ΩでOKです
(8) 高い信頼性、特に長時間運転に適しています

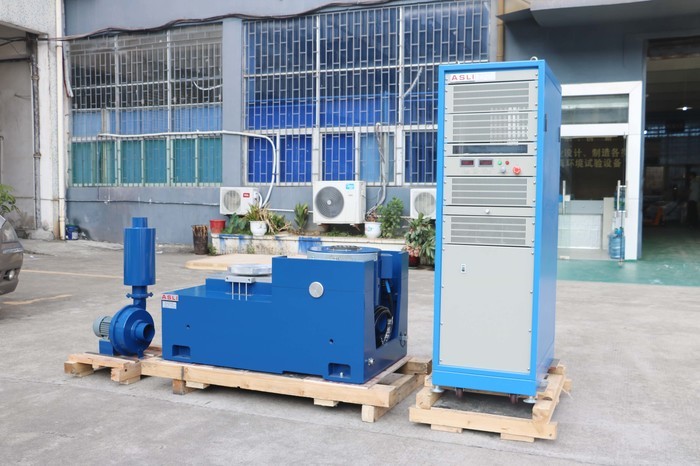

水平スタンドの特徴:
1. 小さな積載ベンチ内で、より高い加速度と動作周波数を実現し、機械ベンチ全体の積載能力と性能を向上。
2. 水平ベンチと振動ベンチは一体型で、完璧な構造で、設置と調整に便利。
3. 静圧トラック、V字型で、傾斜抵抗と偏荷重抵抗の能力を備えています。
内蔵オイルポンプ、良好な構造で操作が簡単。
水平エクステンダーの技術パラメータ:
モデル
| 最大周波数 (Hz) | 周波数範囲 (Hz) | 可動部品の重量 (kg) | LT0303 |
| 300×300×22 |
300×300×26 300×300×30 5-1000 |
5-1300 89.1 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5-l000 |
5-1400 126 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5-1000 |
5-1300 89.1 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5-1000 |
5-1300 5-2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5-800 |
5-1100 5-1500 89.1 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800× 800×45 5-1000 |
5-1300 89.1 57.7 |
76.9 86.5 LT 1010 |
| 1000× 1000×30 |
1000× 1000×40 1000× 1000×50 5-1000 |
5-1300 5-1500 89.1 |
118.8 147 LT 1212 |
| 1200× 1200×30 |
1200× 1200×40 1200× 1200×50 5-800 |
5-1100 5-1400 126 |
168 210 垂直拡張ベンチの特徴: |
VT垂直拡張ベンチと指定されたクランプ、精密に計算され、精巧に設計されており、完璧な構造、高品質の材料、および職人技に従って、お客様が最高の性能を得られるようにします。
垂直エクステンダーの技術パラメータ:
モデル
重量 (kg)
| 最大周波数 (Hz) | ベンチサイズ | VT300 | 10 |
| 2000 | Φ300 | VT0404 | 16 |
| 2000 | Φ400 | VT0404 | 25 |
| 1500 | Φ500 | VT0505 | 35 |
| 1000 | Φ600 | VT0303 | 15 |
| 2000 | 300×300 | VT0404 | 22 |
| 1500 | 400×400 | VT0505 | 30 |
| 500 | 500×500 | VT0606 | 58 |
| 350 | 600×600 | 高周波電磁振動シェーカー振動試験台に関するお問い合わせがございましたら、お気軽にご連絡ください。 | 140 |
| 350 | 800×800 | 高周波電磁振動シェーカー振動試験台に関するお問い合わせがございましたら、お気軽にご連絡ください。 | 180 |
| 350 | 1000×1000 | 高周波電磁振動シェーカー振動試験台に関するお問い合わせがございましたら、お気軽にご連絡ください。 | 250 |
| 350 | 1200 × 1200 | 高周波電磁振動シェーカー振動試験台に関するお問い合わせがございましたら、お気軽にご連絡ください。 | 220 |
| 350 | Φ1200 | 高周波電磁振動シェーカー振動試験台に関するお問い合わせがございましたら、お気軽にご連絡ください。 |
