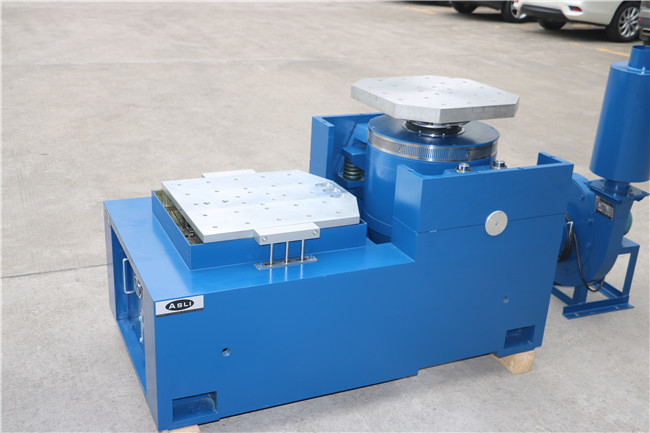

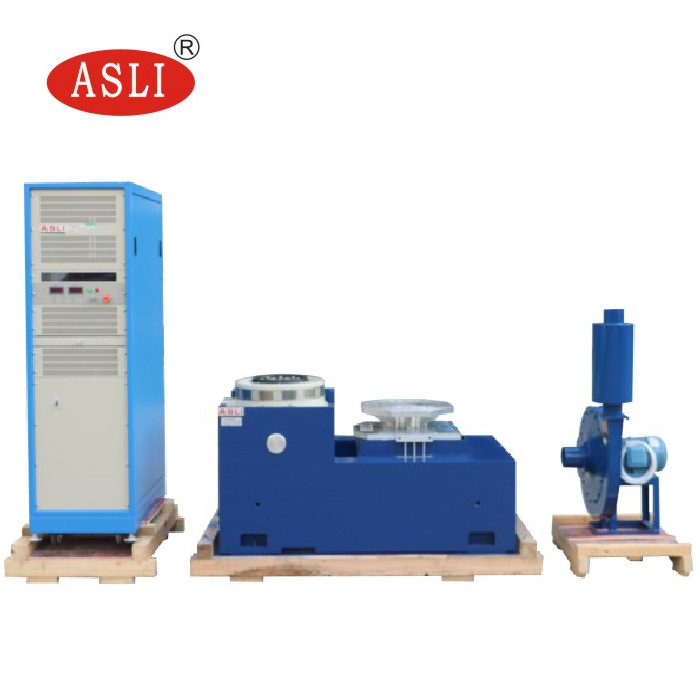

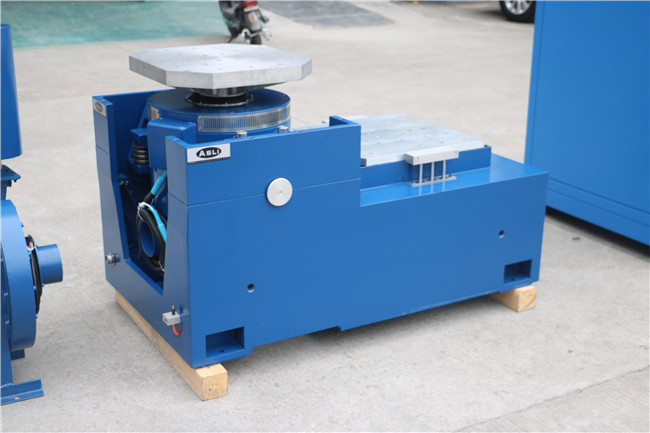

3KN振動テーブルの試験装置、SGSの電磁石のシェーカー
製品詳細
| 振動力: | 3KN | 振動方向: | 3軸 |
|---|---|---|---|
| 応用: | リチウム電池 | 頻度: | 5～3500Hz |
| スピード: | 1.6メートル/秒 | テーブルサイズ: | 500*500mm |
| ハイライト |
3KN振動テーブルの試験装置,SGSの振動テーブルの試験装置,SGSの電磁石のシェーカー |
||
製品説明
電磁振動試験機は、防衛、航空、宇宙、通信、エレクトロニクス、自動車、家電製品などの産業で広く使用されています。この装置は、早期の故障を発見し、実際の作業条件をシミュレートし、構造強度試験を実施するために設計されています。その幅広い応用範囲、顕著な試験効果、信頼性の高い性能により、品質保証および製品検証に不可欠なツールとなっています。
システムは、サイン波、FM、スイープ、プログラム可能、周波数逓倍、対数、最大加速度、振幅変調、時間制御モードをサポートしています。簡単な固定加速度および固定振幅設定を備えた全機能コンピューター制御を備えています。装置は3ヶ月間の連続無故障運転試験を経ており、安定した性能と信頼性の高い品質を示しています。
| 正弦波推力 | 300 kgf |
|---|---|
| ランダム推力 | 300 kgf rms |
| 衝撃推力 | 600 kgf |
| 周波数範囲 | 5～3500 Hz |
| 連続変位 | 25.4 mm |
| 最大速度 | 1.6 m/s |
| アンプ出力 | 3.5 kVA |
| 信号対雑音比 | >65 dB |
| IFゲイン | ≥80 |
| 全高調波歪み（定格出力時） | DC（0.1 Hz）から500 Hzまで：0.5%未満；500 Hzから5000 Hzまで：1.0%未満 |
| パワーアンプ周波数応答 | DC（0.1 Hz）から4500 Hzまで：±3 dB |
| 平均故障間隔（MTBF） | >35,000時間 |

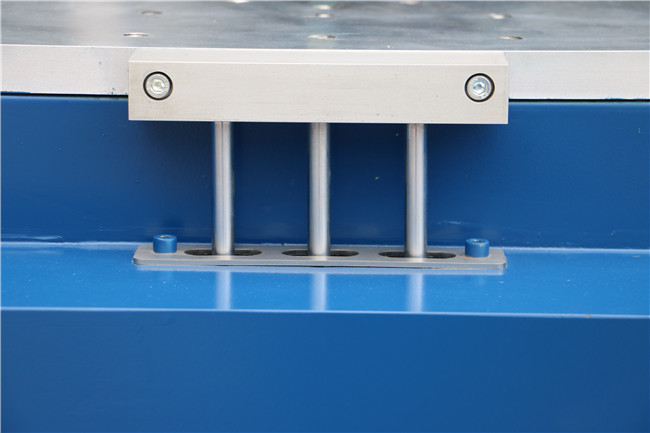

- 柔軟なサスペンションシステムと直線ガイドは、強力な支持力、優れた誘導性能、高い安定性を提供します。
- 中央のロードエアバッグは、高い静的剛性、低い動的剛性、強力な支持力、優れた動的性能を提供します。
- 迅速な自己診断とチェーン保護により、高い安全性と信頼性を確保します。
- エアバッグの隔離およびダンピング装置は、特別な基礎を必要とせず、振動波を完全に再現し、振動伝達を低減します。
- 水平および垂直拡張プラットフォームがさまざまな用途で利用可能です。
- 簡単な操作のために、すべての種類の振動コントローラーと互換性があります。
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
RE: 電磁振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
RE: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験を必要とするその他の製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
RE: システム構成に応じて、サイン波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
RE: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。必要な周波数範囲を提供していただければ、適切なモデルをお勧めできます。
Q5: 正しいシェーカーモデルを選択するにはどうすればよいですか？
RE: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を行うことができますか？
RE: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
RE: はい。PSDベースの試験プロファイルを含むランダム振動試験のために、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
RE: はい、選択したシェーカーシステムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します。
- 広い周波数範囲：低周波および高周波振動試験の両方に適しており、特に電子および自動車部品に適しています。
- 高い制御精度：周波数、加速度、変位、速度、試験時間を正確に制御できます。
- 高速応答：電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力：クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験：周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています：特にPCB/PCBA、自動車用電子機器、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化：試験プログラムを保存して自動的に実行できるため、試験の効率と再現性が向上します。
