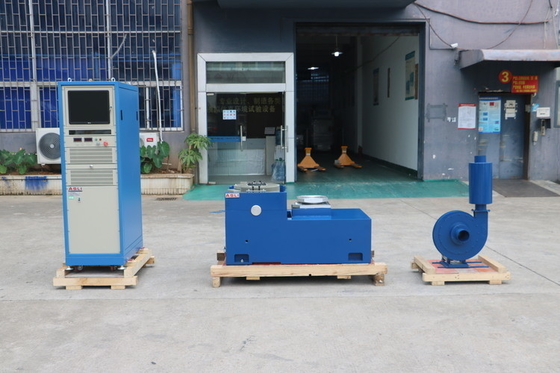

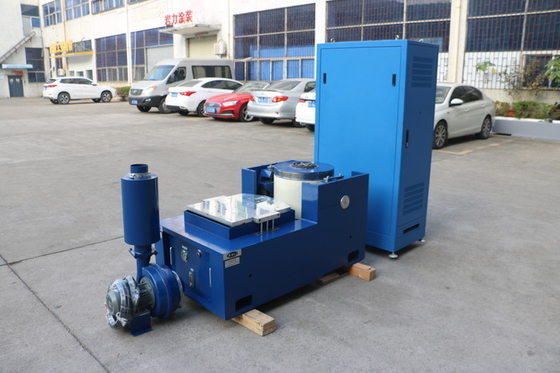

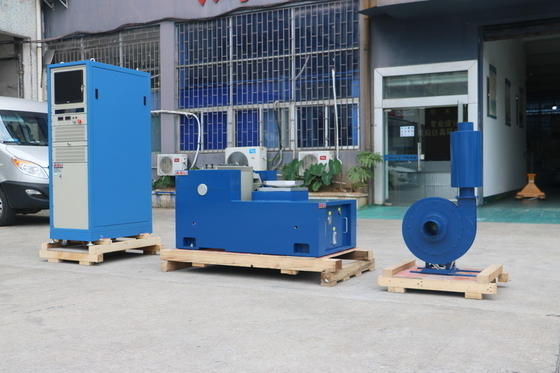

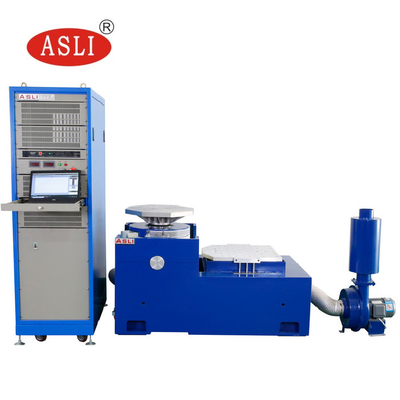

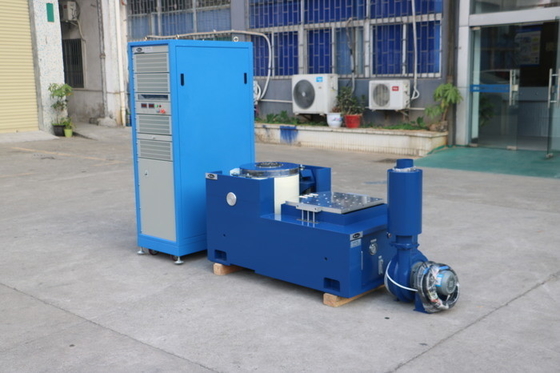

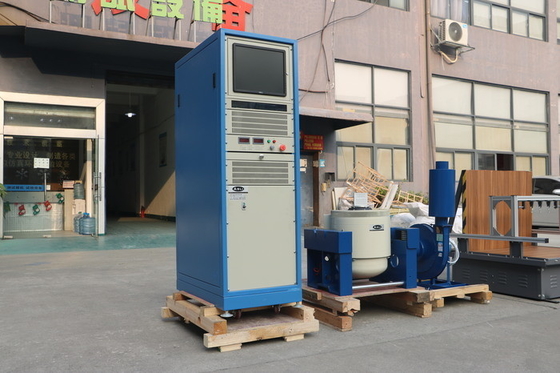

ES-3 電動力学振動試験機 リチウムイオン電池モジュールの振動試験用
製品詳細
| 試験規格: | UN38.3、IEC62133、JIS D 1601、MIL-STD-810G | 応用: | 李イオン バッテリー・モジュール |
|---|---|---|---|
| 力: | 電子 | 振動方向: | X、Y、三軸Z |
| 振動: | 3軸 | 振動力: | カスタマイズされた |
| テーブルサイズ: | カスタマイズされた | 最大荷重: | 750kg |
| ハイライト |
IEC62133振動試験機械,バッテリー・モジュールの振動試験機械,李イオン電池の電動振動シェーカー |
||
製品説明
当社の振動シェーカーは、UN38.3、IEC62133、JIS D 1601、MIL-STD-810G試験規格の要件を完全に満たしています。
JIS D 1601自動車部品振動試験機は、ダブル磁気回路構造、自己発生スケルトンアクションサークル、エアボーンサポートとローラーベアリング、リニアガイダンス、トランジオンアイソレーションなどの先進的な現代技術を採用しています。X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、および古典的（半正弦波、台形波、のこぎり波）パルスおよび衝撃応答スペクトル試験を実行できます。
自動車部品だけでなく、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気製品、輸送、家電製品の分野でも広く使用されています。
| モデル |
定格 正弦 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大。 積載 (Kg) |
可動 コイル (Kg) |
寸法 可動部 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- テーブル本体のフットスリーブは、できるだけ固定する必要があります。
- 電源が入っている間は、出力ラインを抜かないでください。
- できるだけ正確に水平を置いてください。
- コンポーネントは交換可能ですが、ラインは変更したり、接続から切断したりしないでください。
- テーブル本体全体または一部を再編成することはできません。単一のコンポーネントのみを仕様に従って、元の確認パスワードで交換できます。
- よく設計されたダイナミックサークルスケルトン、より高いステージ軸共振周波数。
- デュアル磁気回路、低磁束漏洩、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリング、ストレートで輸入志向の複合ボディ剛性配向、偏心荷重容量。
- ホルモン使用専用のトランジオンアイソレーション基盤、移動および便利な設置。
- 高度な技術による移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果が向上。
- ベアリングの静剛性と動剛性が低く、振動テーブルの支持力を高め、低周波数性能を向上させます。
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
RE: 電磁振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
RE: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験が必要なその他の製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
RE: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
RE: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。適切なモデルをお勧めするために、必要な周波数範囲を提供してください。
Q5: 正しいシェーカーモデルを選択するにはどうすればよいですか？
RE: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
RE: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
RE: はい。PSDベースの試験プロファイルを含むランダム振動試験用に、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
RE: はい。選択したシェーカーシステムが、必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します。
- 広い周波数範囲: 低周波数および高周波数振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、および試験時間を正確に制御できます。
- 高速応答: 電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験: 周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、車載エレクトロニクス、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化: 試験プログラムを保存して自動的に実行できるため、試験効率と再現性が向上します。
製品のハイライト
ES-3 動電振動試験機は、リチウムイオン電池モジュール用の UN38.3、IEC62133、MIL-STD-810G に準拠しています。 X、Y、Z 3 軸振動、最大荷重 750Kg、カスタマイズ可能な力とテーブル サイズ、耐久性と効率性を備えています。
ES-3 電動力学振動試験機 リチウムイオン電池モジュールの振動試験用
ES-3 動電振動試験機は、リチウムイオン電池モジュール用の UN38.3、IEC62133、MIL-STD-810G に準拠しています。 X、Y、Z 3 軸振動、最大荷重 750Kg、カスタマイズ可能な力とテーブル サイズ、耐久性と効率性を備えています。
