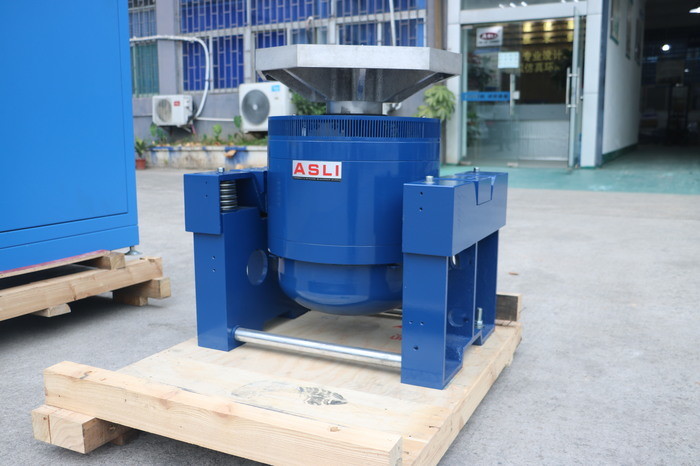

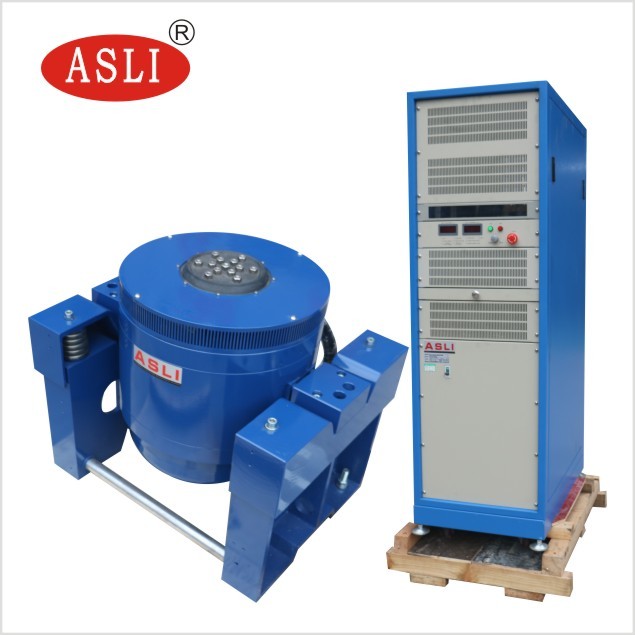

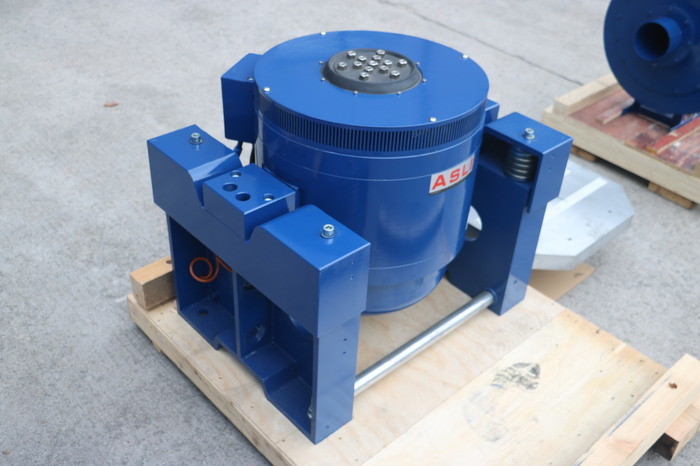

JIS D1601 自動車部品用ラボ振動試験システム 380V
製品詳細
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 垂直 | 加速度: | 100g |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| 変位: | 25mm | ||
| ハイライト |
JIS D1601の振動シェーカーのテーブル,振動試験制度380V,JIS D1601の振動試験制度 |
||
製品説明
当社は、電磁気高周波振動試験機／高周波振動疲労試験機シリーズ製品のメーカーです。当社のシステムは、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリング、リニアガイド、トランジオンアイソレーションなどの先進的な現代技術を採用しています。これらのシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電製品などの分野で広く使用されています。
- 優れた設計のダイナミックサークルスケルトンにより、高いステージ軸共振周波数を実現。
- 低磁束漏洩の二重磁気回路設計、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- トランジオンアイソレーション基台は、ホルモン使用専用で、便利な移動設置が可能です。
- 先進的な移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- ベアリング小バルーンの静剛性と動剛性が、振動テーブルの容量を向上させ、低周波性能を改善します。
- 定格力: 正弦波力 3000N; ランダム力 3000N; 衝撃力 6000N
- 周波数範囲: 3Hz～3500Hz; 固定周波数、往復スイープ、正弦波、ランダム、衝撃
- 周波数スイープモード: 線形、対数、往復スイープ、固定周波数
- 周波数スイープ回数: 1～32767
- 周波数スイープ時間: 固定周波数／シングル 1～3600分; 周波数スイープ曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最高速度: 1.6 m/s
- 最大変位: 25 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 25 mm
- 可動コイル重量: 3.5 kg
- 振動方向: 垂直
- 振動波形: 正弦波、ランダム、衝撃
- 可動コイル径: Φ150 mm
- 振動システム寸法: W750 × H599 × D680 mm
- 振動システム重量: 490 kg
- 二重磁気回路構造により、高い磁場強度を確保し、磁束漏洩を低減します。特殊な消磁構造により、磁束漏洩を1 mT未満に低減できます。
- U型スプリング、ローラー、リニアベアリングは、たわみ荷重に対して強い耐性を備えています。
- エアスプリングは振動アイソレーションに使用されます。振動システムは、重負荷でも安定して動作し、特別な基礎は必要ありません。
- 振動試験機には、過熱、過負荷、過電流、過電圧、過変位に対する保護装置が備わっています。電気ネットワーク保護装置は、過電圧、低電圧、欠相をカバーします。駆動電力保護には、電流制限、ソフトスタート、過熱、短絡電流、モジュール障害保護が含まれます。
- 正弦波、ランダム、衝撃環境試験を実行できます。
- このシステムは、電圧変動に対する要件が最小限です — ±10%まで許容されます。
- このシステムは、接地抵抗に対する要件が最小限です — ≤4Ωまで許容されます。
- 高い信頼性、特に長時間の連続運転に適しています。
| モデル |
定格 正弦波 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大 積載 (Kg) |
可動 コイル (Kg) |
寸法 可動 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 小型ローディングベンチ内で、より高い加速度と動作周波数を実現し、機械全体のベンチの積載能力と性能を向上させます。

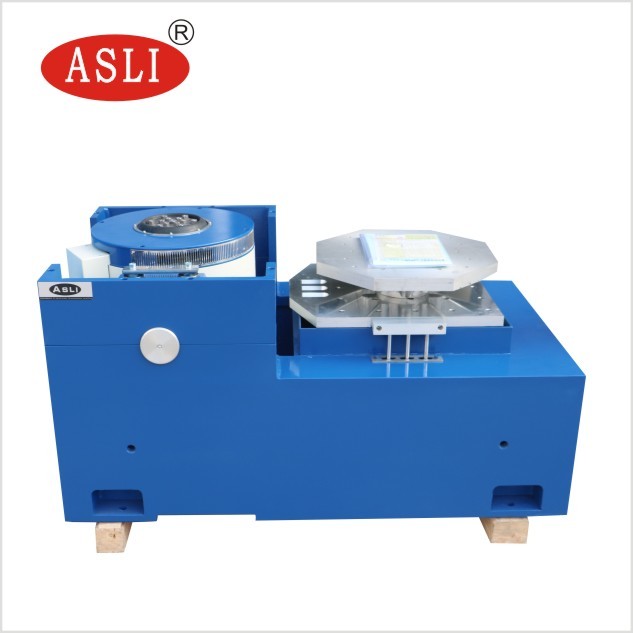

- 水平ベンチと振動ベンチは一体型で、完璧な構造と便利な設置・調整が可能です。
- 静圧トラック、V字型で、傾斜抵抗とバイアス荷重抵抗の能力を備えています。内蔵オイルポンプ、良好な構造、簡単な操作。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5～1000 5～1500 5～2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5～1000 5～1400 5～2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5～1000 5～1500 5～2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5～1000 5～1200 5～2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5～800 5～1000 5～1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5～1000 5～1500 5～2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5～1000 5～1300 5～1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5～800 5～1100 5～1400 |
126 168 210 |
VT垂直拡張ベンチと指定クランプは、精密に計算され、精巧に設計されており、完璧な構造、高品質な素材、優れた職人技により、お客様が最高のパフォーマンスを得られるようにします。
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (円形ベンチ) | 220 | 350 | Φ1200 |
よくある質問:
Q1: 電磁気振動シェーカーとは何ですか？
RE: 電磁気振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
RE: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験が必要なその他の製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
RE: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
RE: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。必要な周波数範囲を提供していただければ、適切なモデルをお勧めします。
Q5: 正しいシェーカーモデルをどのように選択しますか？
RE: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
RE: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
RE: はい。PSDベースのテストプロファイルを含む、ランダム振動試験用に適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
RE: はい、選択したシェーカーシステムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を備えている場合。
電磁気振動シェーカーは、高周波振動試験にいくつかの利点を提供します:
- 広い周波数範囲: 低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、試験時間を正確に制御できます。
- 高速応答: 電磁気駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験: 周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、車載エレクトロニクス、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化: テストプログラムを保存して自動的に実行できるため、テスト効率と再現性が向上します。
製品のハイライト
JIS D1601準拠の自動車部品用3000N動電振動装置です。 3～3500Hzの周波数、100gの加速度、25mmの変位、380Vの電力が特徴です。二重磁気回路により耐久性を確保。 CE 承認済みで、カスタム オプションも利用可能です。
