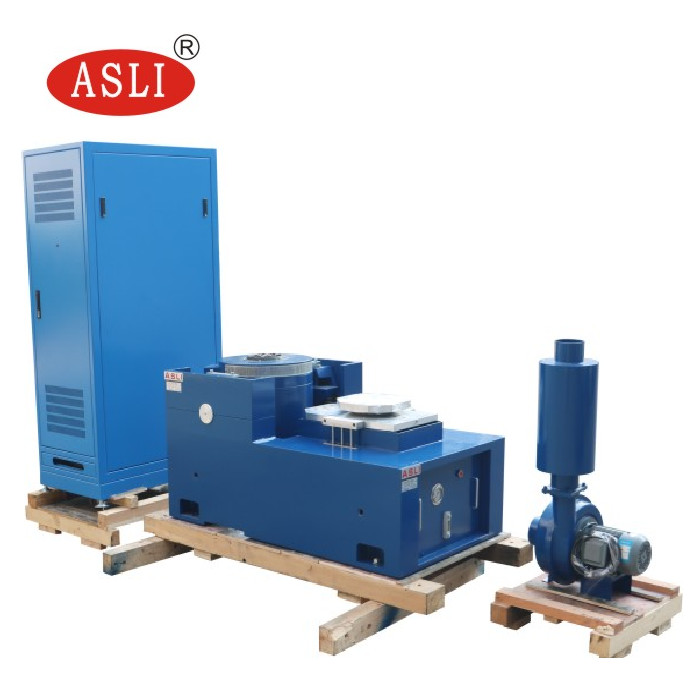

IEC62133 6KNの実験室の振動計器
製品詳細

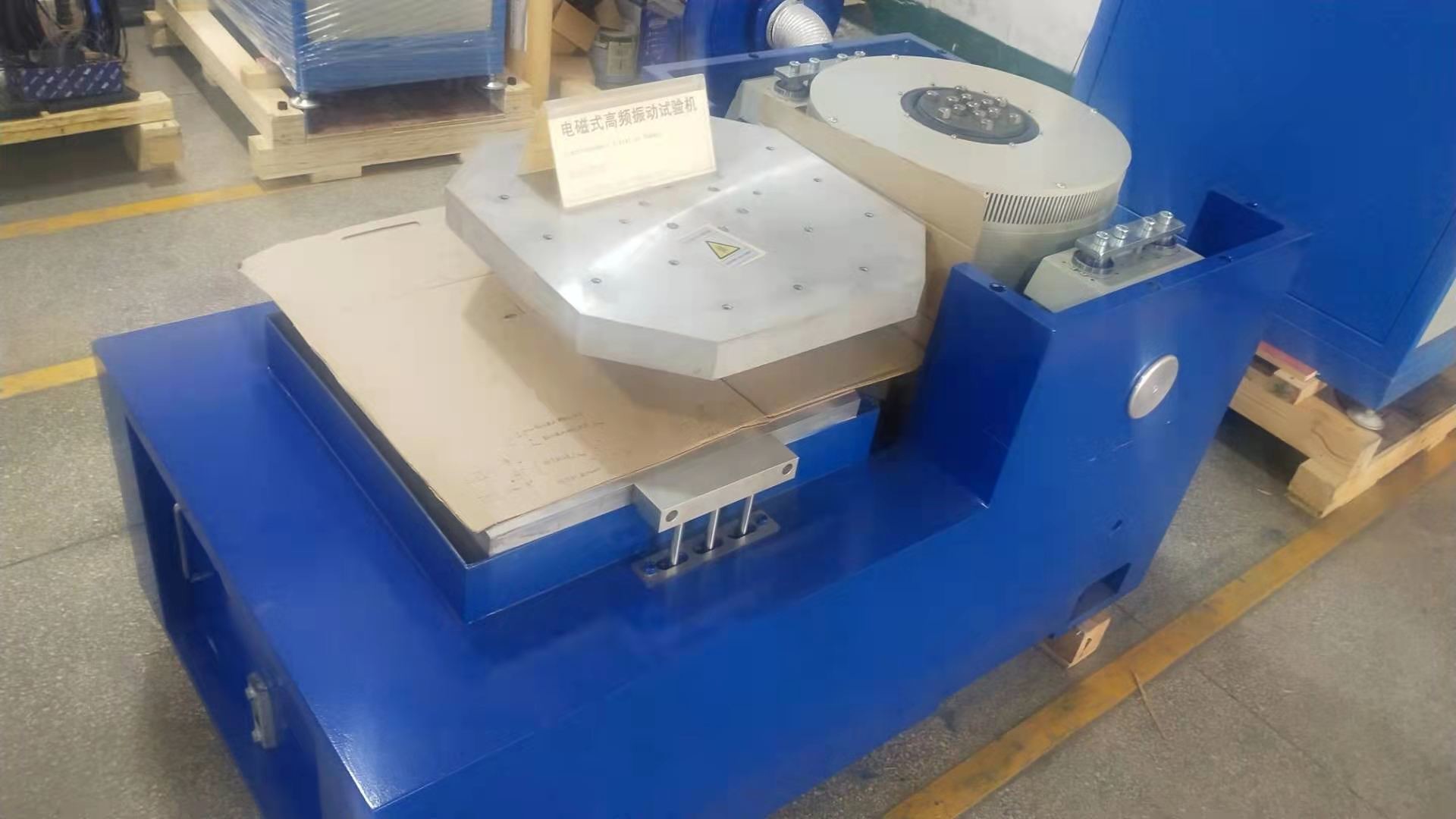

| スリップのテーブル: | 600*600mm | 振動方向: | z軸 |
|---|---|---|---|
| 振動力: | 6KN | 試験規格: | IEC62133 |
| ショックテスト: | ハーフシヌス,トラペゾイド,サーツ歯波 | 可動コイル: | 12KG |
| ハイライト |
IEC62133振動計器,6KN振動計器,6KN振動実験装置 |
||
製品説明
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL STD 810G
- MIL STD 810F
- IEC 60068-2-5
| モデル |
定格 正弦波 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大 積載 (Kg) |
可動 コイル (Kg) |
寸法 可動部 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 設定方法:中国語と英語のメニュー、コンピュータ操作、専門的な監視制御システムの利用により、プロセス全体のデータを処理・出力できます。
- 表示機能:テスト曲線、マルチチャンネルデータ、データ数を動的に表示します。
- カーブレコーダー:テストデータをリアルタイムで記録し、テストデータを自動化し、テスト結果を保存・印刷できます。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5～1000 5～1500 5～2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5～1000 5～1400 5～2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5～1000 5～1500 5～2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5～1000 5～1200 5～2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5～800 5～1000 5～1500 |
36.8 44.2 52 |
ユニバーサル高周波電磁振動試験機は、X、Y、Zの3軸正弦波振動試験および広帯域ランダム振動試験、さらに古典的な（半正弦波、台形波、のこぎり波）パルスおよび衝撃応答スペクトル試験を実行できます。これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、家電製品、家庭用電化製品の分野で広く使用されています。
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
RE: 電磁振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
RE: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、その他の振動試験が必要な製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
RE: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
RE: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。適切なモデルをお勧めするために、必要な周波数範囲をお知らせください。
Q5: 正しいシェーカーモデルを選択するにはどうすればよいですか？
RE: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
RE: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
RE: はい。PSDベースのテストプロファイルを含むランダム振動試験用に、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
RE: はい。選択したシェーカーシステムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します。
- 広い周波数範囲: 低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、試験時間を正確に制御できます。
- 高速応答: 電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験: 周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、自動車エレクトロニクス、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化: テストプログラムを保存して自動的に実行できるため、テスト効率と再現性が向上します。
振動シェーカーに関する詳細情報が必要な場合は、お気軽にお問い合わせください。お問い合わせ。
製品のハイライト
IEC62133 6KN 振動試験機、600x600mm スリップテーブル、Z 軸、12kg 可動コイル付き。正弦波、ランダム、衝撃試験 (半正弦波、台形波、ノコギリ波) のテストをサポートします。 UL1642、UN38.3、GB31241、MIL-STD-810G/F、IEC60068-2-5に適合します。バッテリー、電子機器、防衛研究所に最適です。
