航空宇宙用シネス&ランダム振動試験機械 NASA-STD-7001A に応じる
振動試験システムは,次の試験基準を満たすことができる.
MIL-STD,DIN,ISO,ASTM,IEC,ISTA,NASA,GB,GJB,JIS,BSなど
適用する

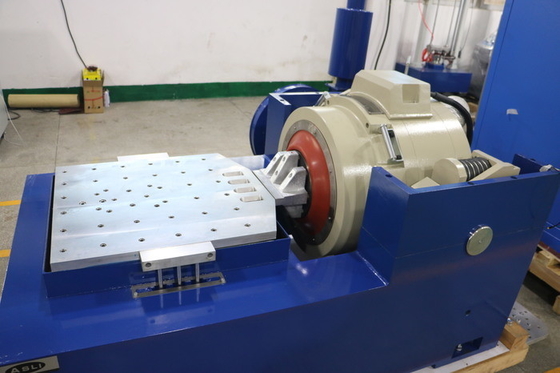

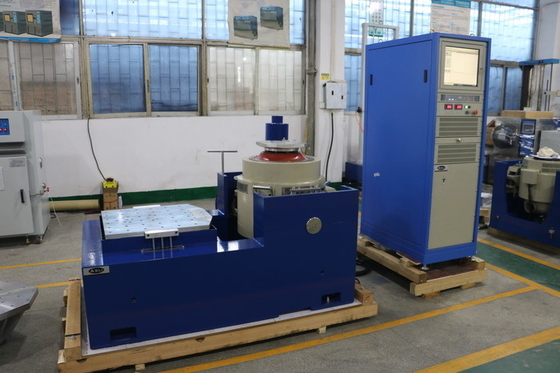

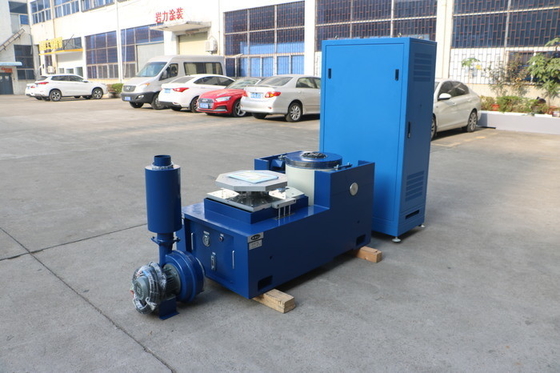

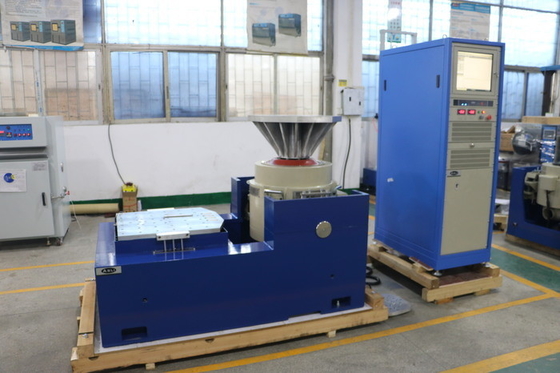

高周波振動試験機/垂直スケーカーシステム IEC ISTA MIL STD 試験規格に適用"二重磁気回路構造",自己生成の骨格動作円"を採用"空中サポート"と"ローラーベアリングと線形ガイド""トリニオン隔離"は,先進的な現代技術と特殊技術で,X,Y,Z三軸のシナウソイド振動試験とブロードバンドランダム振動試験で完了できます.クラシック (半 - シナス) パルスとショック応答スペクトル試験で完了する.国防,武器,航空,航空宇宙,通信,電子機器,電気機器,通信,家電などの分野で広く使用されています.
技術パラメータ:
| システム仕様 | |||
| システムモデル: | ES-60 | ||
| 周波数範囲: | 3~3500 | ||
| 定数力 | シヌスN | 60000 | |
| ランダム N | 60000 | ||
| ショック N | 120000 | ||
| 最大AC | シヌス (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| ショック (m/s2) | 2000 | ||
| 最大ベール | シヌス (m/s2) | 1.8 | |
| ショック (m/s2) | 1.8 | ||
| 最大ディスプ | 最大 旅行 mm (p-p) |
51 | |
| 移動コイル | 60kg | ||
| 移動コイルの寸法 | ダイヤル40mm | ||
| 垂直テーブル サイズ パーソナライズ | 試験に応じて選択する | ||
| 横のテーブルサイズ パーソナライズされたサイズ | 試験に従ってセレクト | ||
| 最大負荷: | 800キロ | ||
| 名前 | 梱包振動テーブル/自動車部品の振動テーブルテスト | ||||||||
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 指定速度 (m/s) | 定数移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (Kg) | 移動コイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
