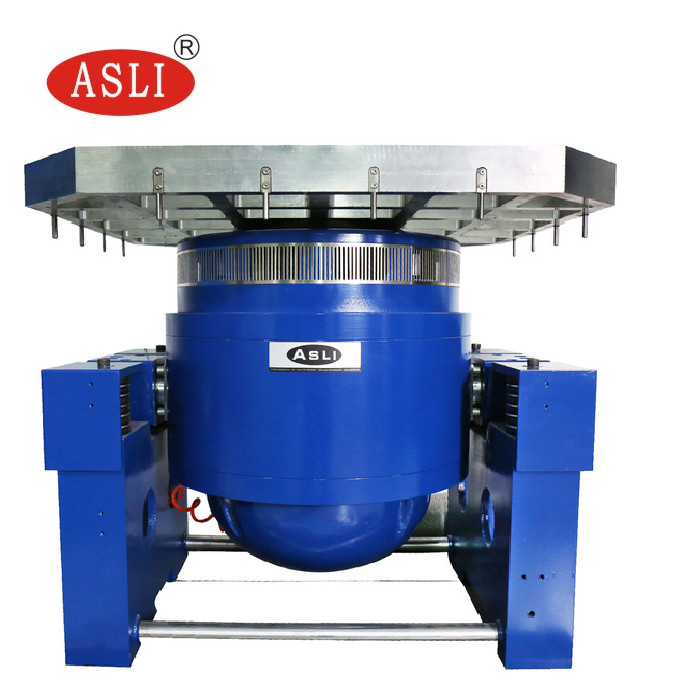

大会のIstaの任意振動耐性検査のための標準的な電動シェーカーのバイブレーター
Product Details
| 振動力: | 1000kgf | 頻度: | 5～3500Hz |
|---|---|---|---|
| テーブル材質: | アルミニウム合金 | 振動方向: | 縦振動 |
| 振動試験: | サインとランダム | コントローラ: | ヴェンゾ |
| 関数: | 任意振動耐性検査 | 試験規格: | ISTA |
| ハイライト |
Istaの標準的な電動シェーカー,振動耐性検査の電動シェーカー,任意振動試験装置3500hz |
||
Product Description
振動試験では、一般的にランダム信号はRMS値の3倍のピーク値を含むことが要求されます。励振器が発生する力は、主に電流の加熱効果、つまりRMS値によって制限されますが、パワーアンプの定格はピーク値に影響されます。
ドキュメントをダウンロード: 振動試験装置 ES-10 (PDF)正弦波およびランダム電磁高周波振動試験機は、標準的なバッテリー関連の試験要件に完全に準拠して設計されています。指定された条件下でのバッテリーの振動試験をシミュレートします。バッテリーまたはバッテリーパックを振動テーブルに固定し、3つの相互に垂直な方向に沿って、指定された周波数、加速度、および変位にさらします。試験後、バッテリーサンプルは漏れ、容量低下、破損、発火、または爆発を起こしてはなりません。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| アンプ出力 | 30 kVA |
|---|---|
| SNR | >65 dB |
| 定格出力電圧 | 120 Vrms |
| 寸法 (長さ×幅×高さ、開梱時) | 800 × 900 × 2,100 mm |
| 風量 | 0.46 m³/s |
|---|---|
| 電力 | 7.5 kW |
| エアダクト径 | 200 mm |
| 空気圧 | 8.8 kPa |
| 設置 | 天井への接続が可能 (最大2つの90度曲がり)、最大20フィートの配管 |
- よく設計されたダイナミックサークルスケルトン、高いステージ軸共振周波数。
- 低磁束漏洩のデュアル磁気回路設計、コンパクトな構造、合理的なレイアウト。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、高い偏心荷重容量を提供します。
- ホルモン使用専用のトランションアイソレーションベース、便利な移動設置。
- 高度なテクノロジーの移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により冷却効果を向上。
- ベアリング小バルーンの静剛性と動剛性が振動テーブル容量を向上させ、低周波数性能を改善します。
ランダム振動耐性試験のISTA規格に適合する電磁シェーカーバイブレーターは、温度湿度試験槽と組み合わせて包括的な環境試験を行うこともできます。
Product Highlights
5 ～ 3500Hz のサイン/ランダムテスト、1000kgf の力、VENZO コントローラー、およびアルミニウム合金テーブルを備えた ISTA 準拠の電気力学的シェーカー。デュアル磁気回路、低磁束漏れ、効率的な冷却が特徴です。 100000Nまでのカスタムモデルが利用可能です。バッテリーの耐振動試験に最適です。
