振動試験装置の製品紹介
製品の用途
振動試験とは、実環境でコンポーネントやデバイスがどのように反応するかを確認するために、それらに加振または衝撃を与える試験です。振動試験は、回路基板、航空機、船舶、ロケット、ミサイル、自動車、家電製品、その他の工業製品に至るまで、幅広い用途で使用されています。
Van Code社はお客様に総合的な衝撃・振動試験ソリューションを提供し、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTMなどの国内・国際規格に準拠して製品の品質を証明することができます。
3. 加振機の選定計算式および構造図
① 貴社よりご提示いただく試験条件；
② 試験タイプ：正弦波掃引、ランダム；
③ 周波数範囲：2～4000Hz
④ 計算式：A (g) = (2 π f)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(kg) × A(g)
4. システム原理ブロック図
|

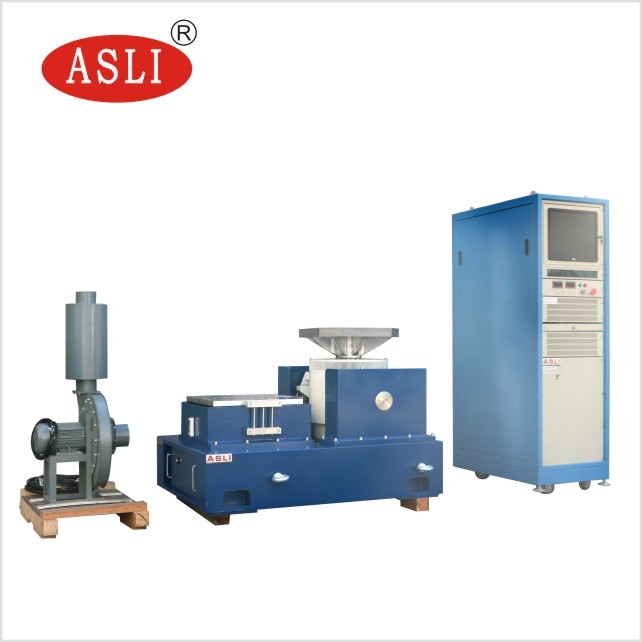

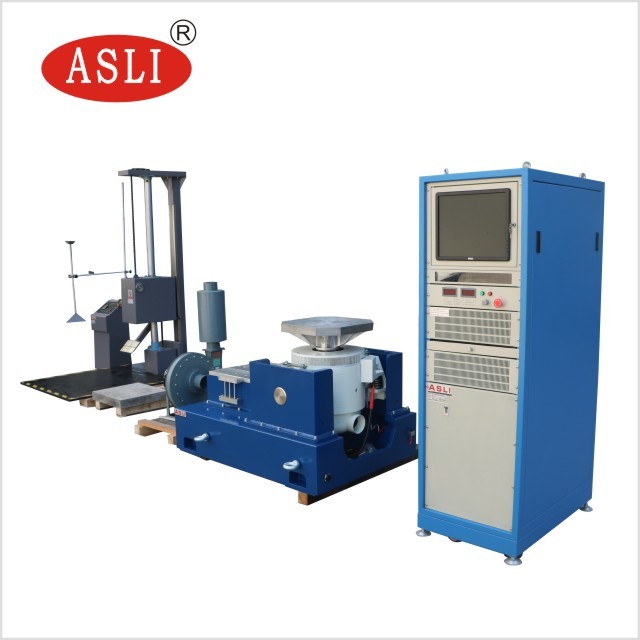

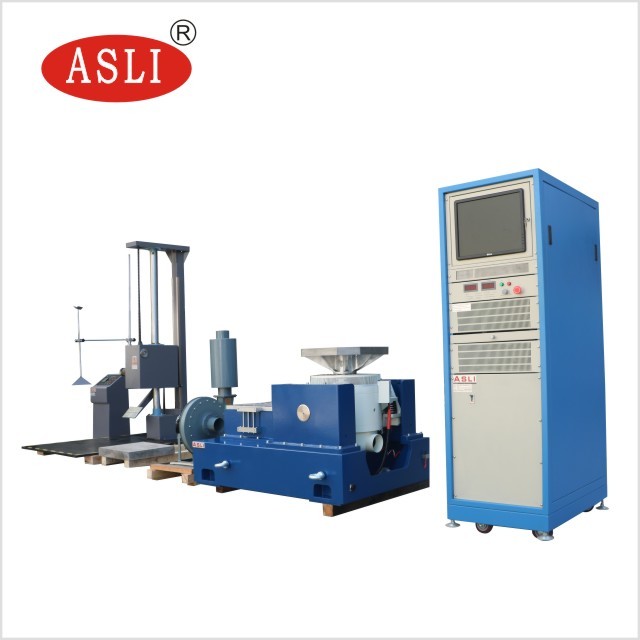

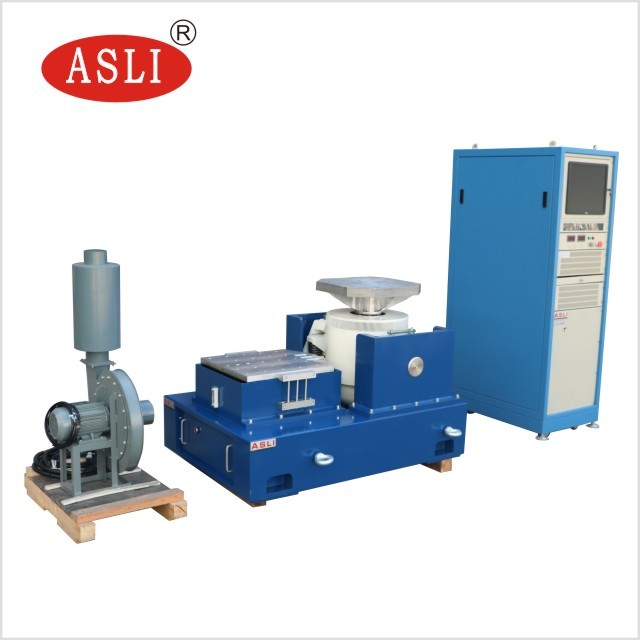

5. 機器構成の説明
| 項目 | 構成説明 | 数量 |
| 1. | 振動試験機本体 | |
| 電磁式加振機 | 1 | |
| 冷却ファン（サイレンサー付き） | 1 | |
| VT0606 垂直補助テーブル 600mm * 600mm | 1 | |
| HT0606 水平油膜スリップテーブル 600mm * 600mm | 1 | |
| 2. | デジタルスイッチング電力増幅器（パワーアンプ） | |
| 電力増幅器 | 1 | |
| サーボ保護システム | 1 | |
| 励磁電源 | 1 | |
| 3. | デジタル振動コントローラ | |
| デジタル振動コントローラ本体 | 1 | |
| システム加速度センサ | 1 | |
| 制御用PC | 1 | |
| 制御ソフトウェアインストールディスク | 1 | |
| 4. | 付属品 | |
| 延長ケーブルおよびエアダクト | 1 | |
| 取扱説明書、検査成績書、合格証明書、保守マニュアル等 | 1 | |
| 付属特殊工具 | 1 | |
| 振動加圧バー／加圧バー固定具 | 1 | |
| 防振エアバッグ | 4 |
VI. 技術パラメータ
| ES-3 電磁式加振機パラメータ | |
| 最大正弦波加振力 | 300Kg.f peak |
| 最大ランダム加振力 | 300Kg.f rms |
| 最大衝撃力 | 600Kg.f peak |
| 周波数範囲 | 1～3500 Hz |
| 最大変位 | 24mm p-p |
| 最大速度 | 1.6m/s |
| 最大加速度 | 100G(980 m/s2) |
| 最大積載荷重 | 100 kg |
| 防振周波数 | 2.5 Hz |
| 可動コイル径 | Φ 150 mm |
| 可動部質量 | 3kg |
| テーブルねじ穴 | 13×M8 |
| 漏洩磁束 | ＜10ガウス |
| テーブルサイズ | 750mm 560mm 670mm (垂直テーブル) |
| テーブル重量 | 約 560 Kg |
| ES-3 デジタルスイッチング電力増幅器 | |
| 出力容量 | 4KVA |
| 出力電圧： | 110V |
| 出力電流： | 30A |
| 電源部寸法 | 720mm×545mm×1270mm |
| 重量 | 230KG |
| サーボ保護システム | |
| 機能： | 温度、風圧、過変位、過電圧、過電流、入力低電圧、外部異常、制御電源、ロジック異常、欠相など |
| デジタル振動コントローラ VCSusb-2 | |
| ハードウェア構成： |
入力2チャンネル、出力1チャンネル 正弦波、ランダム 標準衝撃、共振探知・保持（オプション） |
| 制御用PC | 純正ブランドPC、LCDディスプレイ（キーボード／光学式マウス付属） |
| ソフトウェア | 中国語／英語対応、時間領域および周波数領域解析、信号源、正弦波掃引解析などを実行可能。WORD試験レポート、信号・データ表示、保存、試験パラメータ設定および解析機能。 |
| オペレーティングシステム | Windows |
| 加速度センサ、LAB24112 |
周波数範囲：1～12,000 Hz 感度：50 mv/g 温度範囲：-24～250℃ |
| VT0606 垂直補助テーブル | |
| 材質 | アルミ合金 |
| テーブルサイズ | 600 mm×600 mm |
| 取付穴仕様 | M8ステンレス製ねじインサート、長期耐摩耗性 |
| 使用周波数上限 |
正弦波 1000 Hz ランダム 2000 Hz |
| 重量 | 35KG |
| HT0606 水平油膜スリップテーブル | |
| 材質 | アルミ合金 |
| テーブルサイズ | 600 mm×600mm |
| 取付穴仕様 | M8ステンレス製ねじインサート、長期耐摩耗性 |
| 使用周波数上限 |
正弦波 800 Hz ランダム 2000 Hz |
| 重量 | 35 |
| BL-300 冷却ファン（消音マフラー付き） | |
| ファン出力： | 1.1 KW |
| 風量 | 1404m3/h |
| 電源要件： | |
| 電源 | 三相 380V / 50Hz、15 KVA |
| 接地抵抗 | ≦4Ω |
VII. 装置の性能紹介：

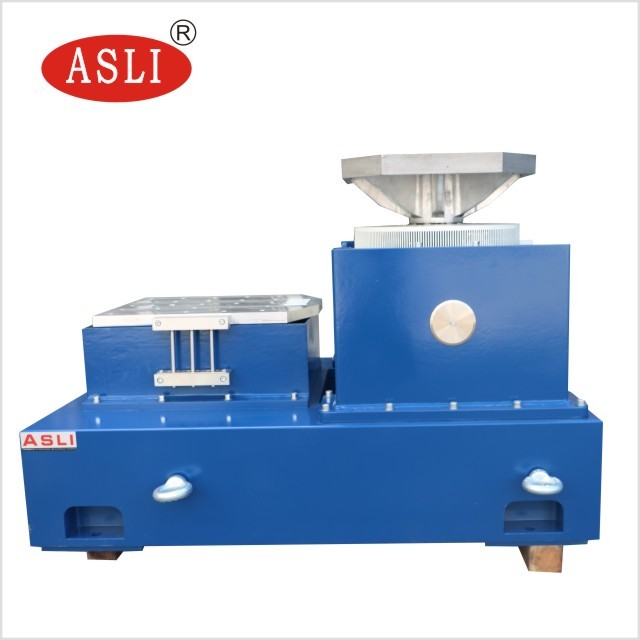

7.1、振動試験機本体 VG 300-38
7.1.1. 可動コイル
振動テーブルには、精密鋳造・機械加工された可動コイル、光電式エアロードサポートシステム、およびデュアルベアリング軸受ガイドが装備されています。デュアルベアリングガイドは、振動試験中の軸方向の不要な横揺れや回転を低減する独自の機能であり、優れた耐久性を誇ります。
7.1.2. 励磁コイル
デュアル磁路構造により、低漏洩磁束と均一な磁場を実現しています。
7.1.3. プラットフォーム表面
高度なリン酸塩処理と自動車用塗装技術を採用し、長期的な耐摩耗性と防錆効果を発揮します。
7.1.4. 加振機冷却システム：
低騒音ファンを採用してプラットフォームの吸気構造を改善し、励磁コイルにはハニカムエアダクトを、中間磁気リングには二層分流エアダクトなどを採用しています。この新しいエアダクト設計により、冷却効果が向上しています。
7.2. SA デジタルスイッチング電力増幅器
SAシリーズのデジタルスイッチング電力増幅器は、信頼性の高いMOSFETまたはIGBT技術を採用しています。
a. 高い安定性と信頼性
b. EU「CE」規格要件に準拠
c. 正弦波周波数パルス幅変調（PWM）技術を採用した高出力アンプ
d. スイッチング電源の動作原理を利用した高い変換効率
e. 電子式自動電流均等化技術の採用
f. 優れた安全性
7.3. サーボ保護システム
過電圧、不足電圧、欠相、ロジック障害、パワーモジュール導通障害、過熱、出力過電流、出力過電圧、駆動電源、本体過変位、本体過熱、外部連動インターロックなどの充実した保護機能を備えています。
7.4. 垂直拡張テーブル
拡張テーブルは通常、より大きな供試品を取り付けるためのプラットフォームとして使用され、正方形、円形、またはユーザーによるカスタム形状が可能です。拡張テーブルの動特性への影響を低減するため、すべての拡張テーブルはモデリング解析が行われています。
7.5. 光電式自動センタリングシステム
可動コイルの位置を自動調整して平衡状態を維持します。自動アライメントシステムにより、供試品の設置・取り外し時にも可動コイルが常に中心位置に保たれます。
7.6. 水平スリップテーブル
水平スリップテーブルは、高い転倒モーメント耐性と横方向拘束力を持つよう設計されています。この設計思想により、標準的な水平スリップテーブル装置と組み合わせることで、ガイド油膜のダンピング特性を維持しながら、高い動的トルク限界を実現します。水平テーブルは、可動板、コネクタ、天然花崗岩定盤、水平スライドベース、および独立した油圧源で構成されています。
8. デジタル振動コントローラの紹介
本振動コントローラは、先進的な分散型構造システムを採用し、DSPプロセッサによる高精度な閉ループ制御を実現しています。PCは制御ループから独立しているため、制御システムのリアルタイム性と高効率性が確保され、試験システムの変化に迅速かつ的確に応答し、制御の安定性と高精度を保証します。ハードウェアには、最大動作周波数300MHzの32ビット浮動小数点DSPプロセッサ、24ビット分解能のADC/DAC、高精度浮動小数点デジタルフィルタリング、および低ノイズ設計技術を採用しており、コントローラのランダム制御ダイナミックレンジは90dB以上、S/N比は100dB以上を誇ります。
7.1. 振動コントローラの特長：
A. 高性能と高い信頼性
閉ループ制御はDSPプロセッサによって実行されます。PCは制御ループから独立しており、制御システムのリアルタイム性と高効率性を確保し、試験システム内のあらゆる変化に迅速に応答して、制御の信頼性と高精度を維持します。すべての入力チャンネルに24ビット分解能のADC、低ノイズハードウェア設計、内蔵のアナログおよびデジタルアンチエイリアシングフィルタを搭載し、高精度な解析を確実に実現します。
b. 簡単な操作性
Windowsベースのアプリケーションソフトウェアは操作が簡単で、豊富な補助機能を備えています。システムの強力な自動ウィザードと試験レポート自動生成機能により、反復的で煩雑な試験作業が容易になります。試験パラメータ設定は豊富かつ厳密であり、USB2.0インターフェースによりPCとスムーズかつシームレスに接続できます。
C. 強力な機能と柔軟性
振動コントローラは、複数の複雑なタスクを実行できる強力な振動制御プラットフォームです。同一のハードウェアプラットフォーム上で異なるアプリケーションソフトウェアを構成することにより、多様な解析タスクを完了し、お客様の様々な試験・解析ニーズに対応します。コントローラはモジュール設計を採用しているため、ユーザーの様々な要求に応じて適切なハードウェアおよびソフトウェアを構成できます。
