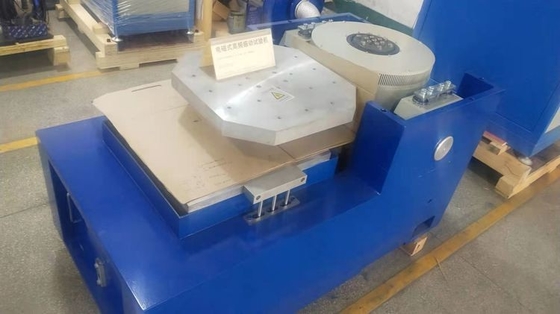

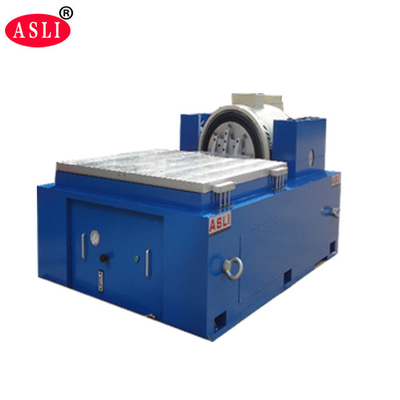

高周波横および縦IEC62133の電磁石のタイプ振動試験機械
製品詳細
| 振動力: | 30KN | マックス。加速度: | 100g |
|---|---|---|---|
| 試験規格: | IEC62133 | 振動方向: | 横および縦の振動 |
| 最高。dispacement: | 51のmm | 移動コイルの重量: | 40kg |
| ハイライト |
IEC 62133の振動試験機械,30KN振動試験機械,IEC 62133の電磁石のシェーカー システム |
||
製品説明
IEC62133電磁高周波水平・垂直振動試験機は、バッテリー、バッテリーパック、および幅広い産業製品の厳格な振動・衝撃試験のために精密に設計されたシステムです。国際的なバッテリー安全および輸送基準に完全に準拠しており、環境ストレススクリーニングおよび信頼性試験のために信頼性が高く再現可能な結果を提供します。
システムは、バッテリーまたはバッテリーパックを振動テーブルに固定し、指定された周波数、加速度、および変位で3つの相互に垂直な軸に沿って制御された振動を印加します。試験中、サンプルは漏れ、容量低下、破損、発火、または爆発してはなりません。これにより、最高の安全および性能基準が満たされます。
その応用範囲は非常に広く、回路基板、バッテリー、航空機、船舶、ロケット、ミサイル、自動車、家電製品、およびその他の多くの産業製品をカバーしています。
| パラメータ | 値 |
|---|---|
| 正弦波力（ピーク） | 30 kN |
| 衝撃力（ピーク） | 60 kN |
| 周波数範囲 | 5–2800 Hz |
| 変位（連続） | 51 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 100 G |
| アーマチュア直径 | 445 mm |
| 1次共振周波数 | 2,400 Hz |
| 許容偏心モーメント | >500 N·m |
| アーマチュア重量 | 40 kg |
| HE/STネジ寸法 | M10（メートル法） |
| 軸方向振動アイソレーション周波数 | <3 Hz |
| 最大ペイロード | 500 kg |
| 磁束漏れ | ≤1 mT |
| 寸法（長さ×幅×高さ、梱包なし） | 1,330 × 860 × 1,250 mm |
| 重量（梱包なし） | 2,500 kg |
| 設置 | ゴムマット（アンカーボルト必要） |
| パラメータ | 値 |
|---|---|
| アンプ出力 | 30 kVA |
| SNR | >65 dB |
| 定格出力電圧 | 120 Vrms |
| 寸法（長さ×幅×高さ、梱包なし） | 800 × 900 × 2,100 mm |
| パラメータ | 値 |
|---|---|
| 風量 | 0.46 m³/s |
| 電力 | 7.5 kW |
| エアダクト径 | 200 mm |
| 空気圧 | 8.8 kPa |
| 設置 | 天井接続可能（最大2つの90度曲がり、最大20フィートの配管） |
- GB/T 31486-2015 — 電気自動車用トラクションバッテリーの電気的性能要件および試験方法
- UL 1642:2012 — リチウム電池規格
- UL 2054:2012 — 家庭用および業務用バッテリー
- UN38.3 (2012) — パート3：危険物輸送提案 — 試験および標準マニュアル
- IEC62133-2:2017 — ポータブル用途で使用されるポータブル密閉型二次電池およびそれらから作られたバッテリーの安全要件 — パート2：リチウムシステム
- IEC 62281:2004 — リチウム電池およびバッテリーの輸送における安全要件
- IEC 60068:2007 — ガルバニックセルパート4：リチウムイオン電池のセキュリティ要件
- 静音性に優れた動作で快適な作業環境を実現
- 高品質な機械ベースで設置が容易でスムーズな操作が可能
- 周波数表示とPID調整を備えたデジタル制御回路により、安定性と信頼性を向上
- スイープ周波数と固定周波数の両方の動作モードをサポートし、多様な試験要件に対応
- 制御回路への強い電磁場干渉を排除するように設計
- 長時間動作設定により、試験製品が正確で再現可能な試験時間を達成可能
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
RE: 電磁振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
RE: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験が必要なその他の製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
RE: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
RE: 最大周波数はモデルと構成によって異なります。異なる周波数要件に対応するさまざまなシェーカーモデルが利用可能です。必要な周波数範囲を提供していただければ、適切なモデルをお勧めします。
Q5: 正しいシェーカーモデルをどのように選択しますか？
RE: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
RE: はい。構成に応じて、垂直試験セットアップ、水平試験セットアップ、またはその両方を備えたシステムを提供できます。
Q7: ランダム振動試験を実行できますか？
RE: はい。PSDベースの試験プロファイルを含むランダム振動試験に対応するために、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
RE: はい。選択したシェーカーシステムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を備えている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します。
- 広い周波数範囲：低周波および高周波振動試験の両方に適しており、特に電子および自動車部品に適しています。
- 高い制御精度：周波数、加速度、変位、速度、および試験時間を正確に制御できます。
- 高速応答：電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力：クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験：周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています：PCB/PCBA、車載エレクトロニクス、センサー、コネクタ、バッテリー、その他の電子部品に特に適しています。
- 高い自動化：試験プログラムを保存して自動的に実行でき、試験の効率と再現性を向上させます。
製品のハイライト
IEC62133 電磁振動テスターは、水平および垂直のバッテリー試験に 30kN の力、100g の加速度、および 5 ～ 2800Hz の周波数を提供します。変位51mm、可搬質量500kg、超静音運転が特徴です。 UL、UN38.3、IEC規格に準拠。信頼性の高い正確なテストのためにカスタム オプションを利用できます。
