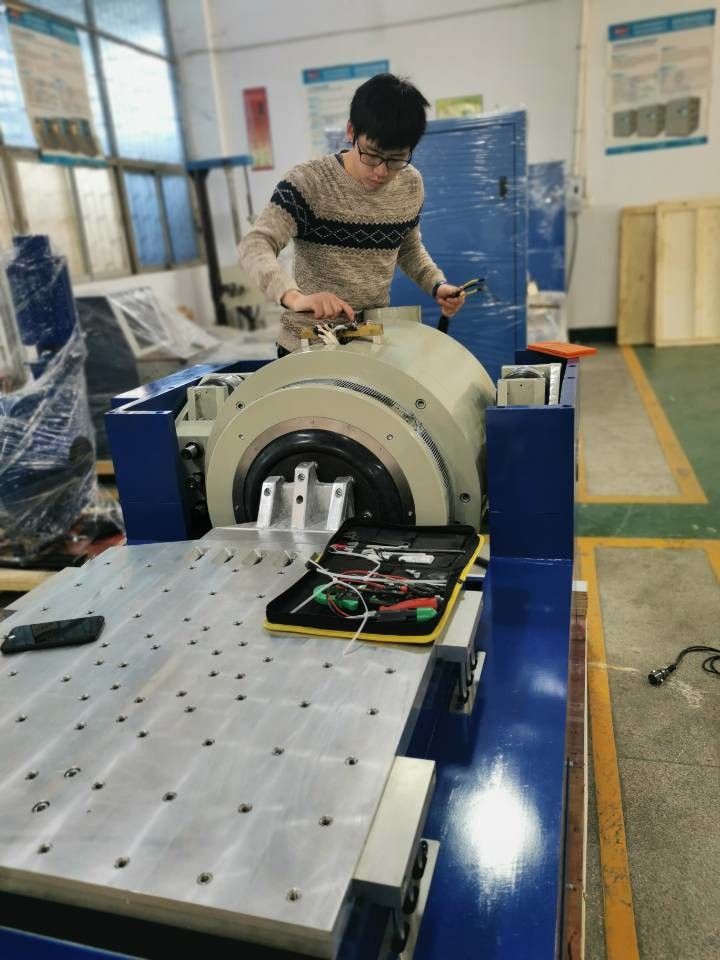

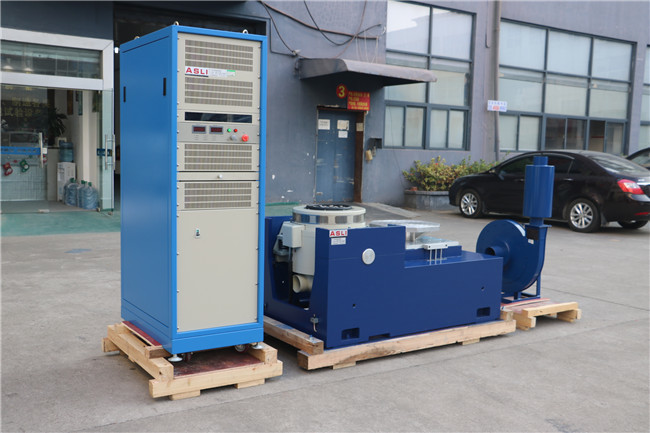

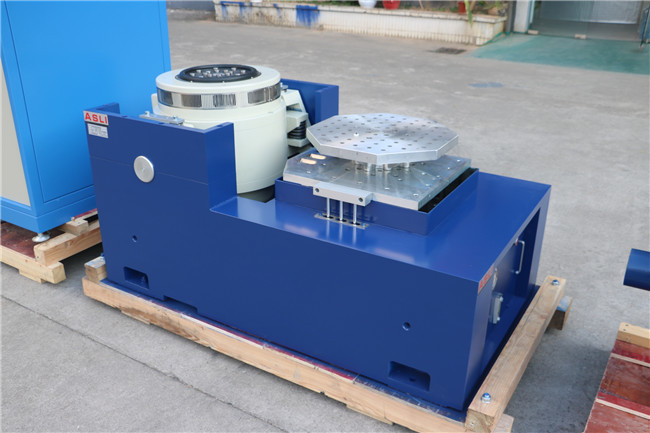

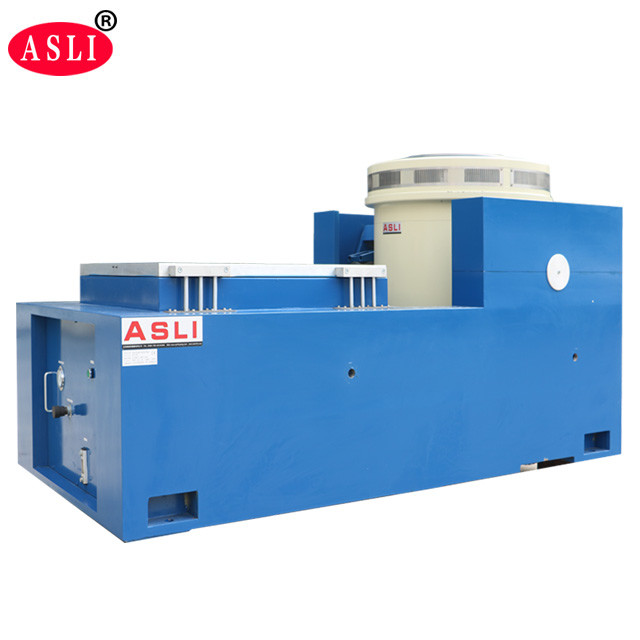

3000kg.Fの任意振動試験装置
製品詳細
| ランダムな力: | 30000N | 最大。スピード: | 1.8m/秒 |
|---|---|---|---|
| マックス。変位: | 75mm | 振動方向: | 三軸 |
| アプリケーション: | テスト ラボ、電池、自動車部品 | 標準: | MIL STD 810G |
| ハイライト |
3000kg.f任意振動試験装置,セリウムの任意振動試験装置,3000kg.f電動振動機械 |
||
製品説明

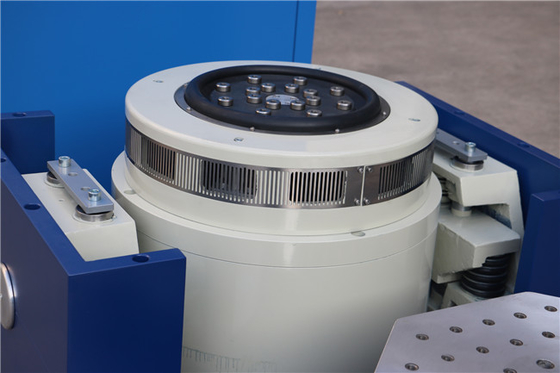

风冷系列振动台是专为中小型试验样品设计的宽频振动测试系统。频率范围可达3000 Hz（385型可达5000 Hz）。每台振动台均采用金属半圆形支撑组件，并具有可靠的现场验证（616、816和624型采用碳纤维板），以及高刚度直线轴承作为动圈导向系统。
| 型号 |
额定 力 （N） |
最大 力 （N） |
频率 范围（Hz） |
最大 位移 （mm） |
最大 加速度 （g） |
最大 速度 （m/s） |
动圈 质量（kg） |
最大 负载（kg） |
动圈 直径（mm） |
|---|---|---|---|---|---|---|---|---|---|
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 5 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
振动控制与测量系统主要用于振动测试和信号分析。系统的主要特点包括：
- 正弦扫频测试能力
- 1个控制和测量通道
- 频率范围高达5000 Hz
- 扫频、包络、等幅、等速、等加速度和变加速度模式
- 分析模式：RMS和跟踪滤波
- 扫频模式：线性对数、正反扫和定频
共振搜索： 系统可以通过识别共振点来完成共振情况搜索。此功能有助于用户更好地评估产品安装、生产工艺和夹具，以避免共振问题。
驻留功能： 当有必要在共振点提高测试产品的可靠性时，驻留功能允许用户评估样品在共振点的损坏程度。驻留时间可完全配置。
除了上述四项功能外，振动测试系统还可以执行正弦随机和随机振动测试。
常见问题解答：
Q1：什么是电磁振动台？
答：电磁振动台是一种测试系统，用于模拟产品在运输、操作或使用过程中可能遇到的振动条件。它广泛用于可靠性、耐久性和鉴定测试。
Q2：可以测试哪些产品？
答：可用于电子元器件、汽车零部件、电池、航空航天零部件、电器产品、包装、通信设备以及其他需要振动测试的产品。
Q3：振动台可以执行哪些振动测试？
答：根据系统配置，可执行正弦振动、随机振动、冲击测试、共振搜索、扫频以及其他可编程振动测试。
Q4：最大测试频率是多少？
答：最大频率取决于型号和配置。有不同的振动台型号可满足不同的频率要求。请提供您所需的频率范围，以便我们推荐合适的型号。
Q5：如何选择正确的振动台型号？
答：主要因素包括：
- 最大样品重量
- 样品尺寸
- 所需的振动方向
- 频率范围
- 最大加速度
- 位移
- 所需的振动测试标准
基于这些参数，我们可以推荐合适的振动台系统。
Q6：振动台可以执行垂直和水平振动吗？
答：可以。根据配置，系统可提供垂直测试设置、水平测试设置或两者兼有。
Q7：可以执行随机振动测试吗？
答：可以。可配置合适的振动控制器进行随机振动测试，包括基于PSD的测试配置文件。
Q8：可以执行冲击测试吗？
答：可以，前提是所选的振动台系统具有足够的力、位移和加速度能力来满足所需的冲击配置文件。
电磁振动台在高频振动测试方面具有多项优势：
- 宽频率范围：适用于低频和高频振动测试，尤其适用于电子和汽车零部件。
- 高控制精度：频率、加速度、位移、速度和测试持续时间均可精确控制。
- 快速响应：电磁驱动系统对控制信号响应迅速，适用于扫频振动测试。
- 稳定的振动输出：闭环控制有助于在整个测试过程中保持稳定的振动水平。
- 可编程测试：可自动编程频率范围、扫频速率、加速度和循环次数等测试参数。
- 适用于高频测试：特别适用于PCB/PCBA、汽车电子、传感器、连接器、电池和其他电子元器件。
- 高自动化：测试程序可保存并自动执行，提高测试效率和重复性。
製品のハイライト
3000kg.F 3 軸ランダム振動試験機は、30000N の力、1.8m/s の速度、75mm の変位を実現し、MIL STD 810G に準拠しています。空冷、高剛性リニアベアリングガイダンス、および信頼性が高く効率的な耐久性検証のための共振探索を備えた、バッテリー、自動車部品、実験室でのテストに最適です。
