ミルSTD 810Gの任意電動シェーカーの実験室試験機械
製品詳細
| 振動力: | 20Kn | 振動方向: | 縦＋横振動 |
|---|---|---|---|
| 標準: | ミルSTD 810G、ミルSTD 810F | マックス。変位: | 51mm |
| スピード: | 1.8m/秒 | 無料保証: | 1年以上 |
| ハイライト |
任意電動シェーカー,ミルSTD 810Gの電動シェーカー,ミルSTD 810Gの実験室試験機械 |
||
製品説明
MIL STD 810G ランダム電磁振動試験機は、手頃な価格でランダム振動環境をシミュレートするために設計された高周波振動試験機です。その性能は、異なる周波数で達成可能な最大加速度によって特徴付けられ、通常は変位制限が傾き6 dB/オクターブの直線として表される対数-対数プロットで表されます。
電磁振動試験機の最大加速度レベルは、最大電流と印加負荷によって決定されます。低周波では、可動部の変位が制限され、加速度が高レベルに達するのを防ぎます。可動部の共振周波数は、安定した動作を確保するために周波数範囲の上限よりも高く設定されています。
| モデル |
定格 サイン 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大 積載 (Kg) |
移動 コイル (Kg) |
寸法 移動 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
- 頑丈なサスペンションシステムと直線運動ガイドにより、強力な支持能力、優れたガイド機能、高い安定性を提供します。
- 高静剛性と低動剛性を備えたロードセンターエアバッグは、強力な支持能力と振幅変動に対する完璧な性能を提供します。
- 3シグマピーク電流を備えた高効率クラスDパワー切り替えにより、低消費電力と最小限の高調波歪みを保証します。
- 安全インターロックを備えたクイックセルフ診断により、高い安全信頼性を実現します。
- 振動プラットフォーム用のエアバッグ衝撃隔離装置は、追加の基礎を必要とせず、振動波の完璧な再現と振動伝達率の低減を提供します。

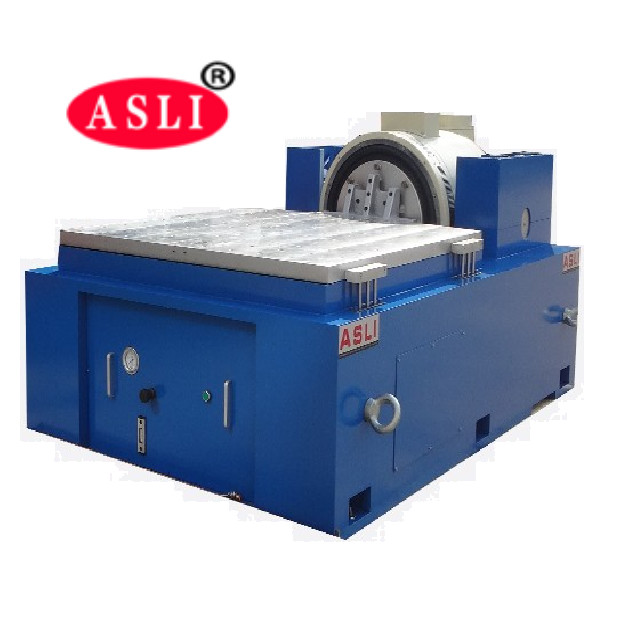

- 水平および垂直拡張プラットフォームがさまざまなアプリケーションで利用可能です。
受領日から1年間の保証期間中は、機器は完全に無料です。この保証は、自然災害、異常な電源、不適切な使用、または不適切なメンテナンスによる損害には適用されません。購入者は、保管、使用、および設置規則の条件を遵守する必要があります。
試験室の製造品質の問題により故障が発生した場合、通知を受けてからサービスコミットメント時間に従って、サプライヤーがメンテナンス担当者を派遣し、無料メンテナンスを実行します。
ユーザーが機器を設置、試運転し、使用を開始する際に、契約要件に従ってオンサイトトレーニングを実施できます。
よくある質問:
Q1: 電磁振動試験機とは何ですか？
回答: 電磁振動試験機は、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
回答: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験が必要なその他の製品に使用できます。
Q3: 試験機はどのような振動試験を実行できますか？
回答: システム構成に応じて、サイン振動、ランダム振動、衝撃試験、共振検索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
回答: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまな振動試験機モデルが利用可能です。必要な周波数範囲を提供していただければ、適切なモデルをお勧めします。
Q5: 正しい振動試験機モデルを選択するにはどうすればよいですか？
回答: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切な振動試験機システムをお勧めできます。
Q6: 試験機は垂直および水平振動の両方を実行できますか？
回答: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
回答: はい。PSDベースの試験プロファイルを含むランダム振動試験用に、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
回答: はい。選択した振動試験機システムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動試験機は、高周波振動試験にいくつかの利点を提供します。
- 広い周波数範囲: 低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、および試験時間を正確に制御できます。
- 高速応答: 電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験: 周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、車載エレクトロニクス、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化: 試験プログラムを保存して自動的に実行できるため、試験効率と再現性が向上します。
製品のハイライト
MIL STD 810G/F準拠の20KNランダム動電シェーカー、垂直+水平振動、変位51mm、速度1.8m/s。頑丈なサスペンション、エアバッグ分離、D クラスの電力効率、自己診断安全性インターロックを備えています。 1 年間の保証、オンサイトトレーニング、カスタムエクスパンダーオプション。
