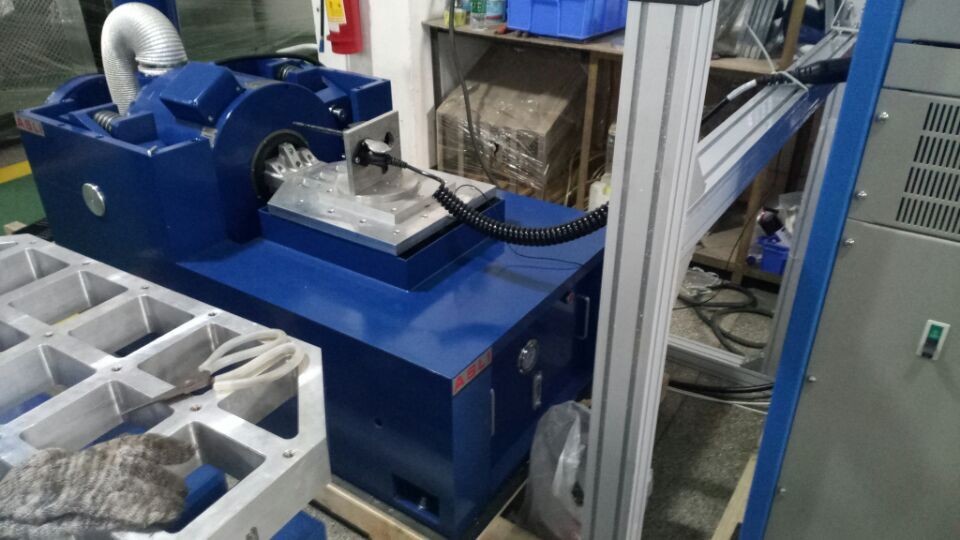

3軸大加振力高周波正弦波振動試験装置
振動試験システムについては、以下の内容をご準備の上お問い合わせをお送りください。最適なモデルをご提案いたします
供試体概要
供試体試験質量
供試体寸法
試験プロファイル（ある場合）
試験最大加速度
X、Y、Z方向試験またはZ方向のみの試験
表示モデル仕様
| システム仕様 | |||
| システム型式: | ES- 60 | ||
| 周波数範囲: | 3~3500 | ||
| 定格加振力 | 正弦波 N | 60000 | |
| ランダム N | 60000 | ||
| 衝撃 N | 120000 | ||
| 最大加速度 | 正弦波 (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| 衝撃(m/s2) | 2000 | ||
| 最大速度 | 正弦波 (m/s2) | 1.8 | |
| 衝撃(m/s2) | 1.8 | ||
| 最大変位 | 最大ストローク mm (p-p) |
51 | |
| 可動コイル | 60kg | ||
| 可動コイル寸法 | 直径 450mm | ||
| 最大積載荷重: | 800kg | ||
その他の選択可能な振動発生機モデル
| 型式 |
定格正弦波 加振力 (N) |
定格ランダム 加振力 (N) |
周波数 範囲 (Hz) |
定格加速度 (m/s2) | 定格速度(m/s) |
定格変位 (p-p)mm |
最大積載荷重 (Kg) | 可動コイル質量(Kg) |
寸法 可動コイル(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ランダム試験の振動例
特長:
1. 適切に設計された動輪構造により、高い軸共振周波数を実現。
2. 二重磁気回路設計により、漏れ磁束が少なく、コンパクトかつ合理的な構造。
3. ロッカーロッドローラーベアリングと高剛性複合体案内機構により、優れた耐偏荷重能力を発揮。
4. トラニオン防振台座の採用により、設置や移動が容易。
5. 先進技術の可動系により、可動コイルの高い信頼性を確保。

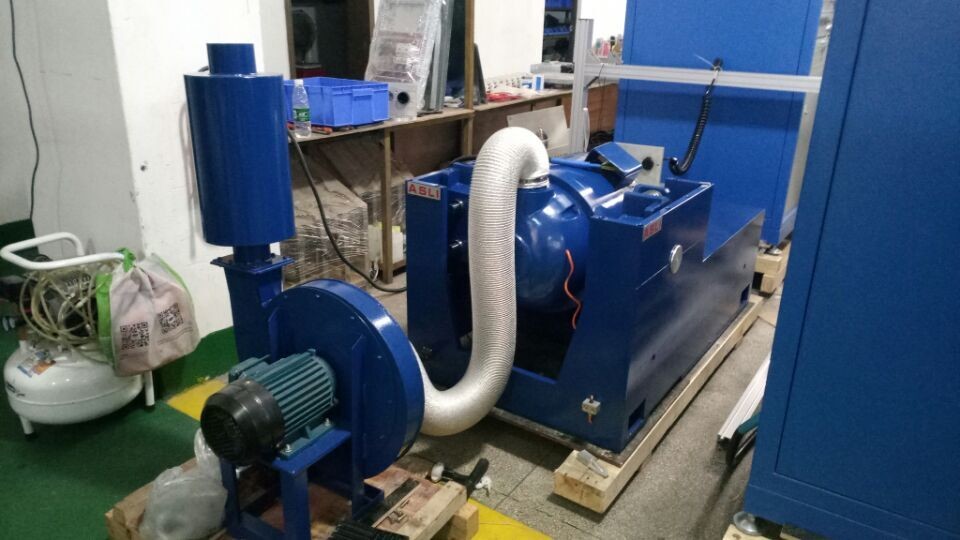

6. 新型ダクト設計により冷却効果を向上。

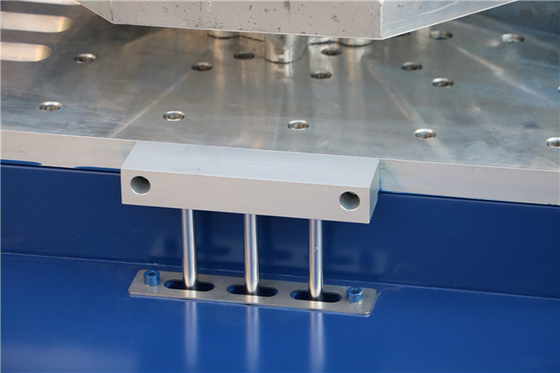

7. エアバッグ支持による静的・動的剛性により、加振台の耐荷重能力を高め、低周波性能を向上。水平加振台の技術仕様（X、Y軸試験）

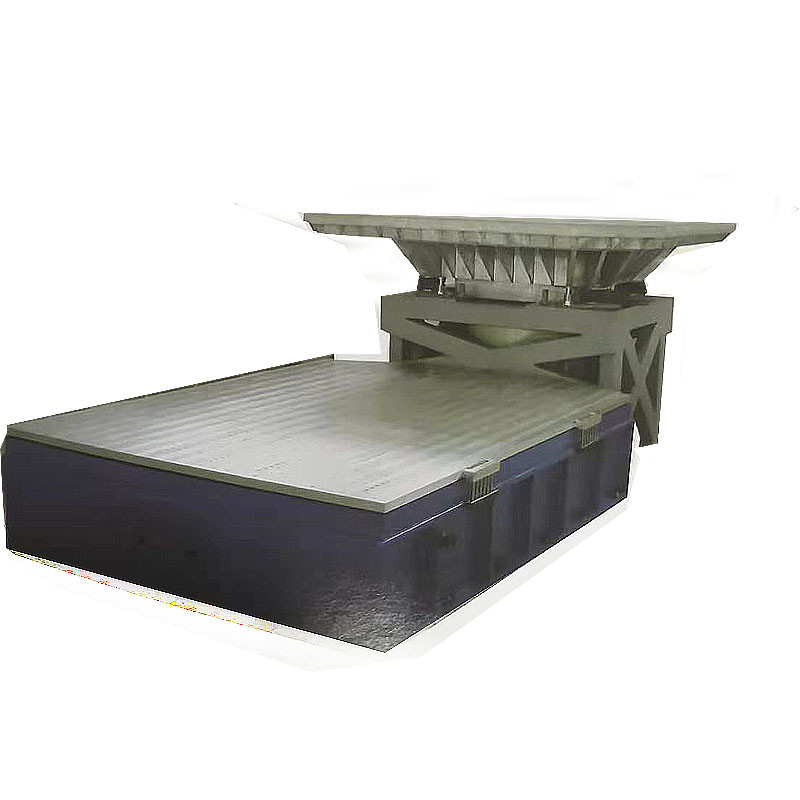

垂直加振台の技術仕様（Z軸試験）:
