2000Hz動的振動テストのテーブルJIS D 1601の標準
製品詳細
| 振動力: | 20Kn | 振動方向: | 水平振動 |
|---|---|---|---|
| 応用: | 自動車 | 使用法: | 高周波振動試験 |
| 試験規格: | MIL STD 810G | 力: | AC380V |
| ハイライト |
2000Hz振動テストのテーブル,JIS Dの1601の振動テスト表,2000Hz振動テーブルの試験装置 |
||
製品説明

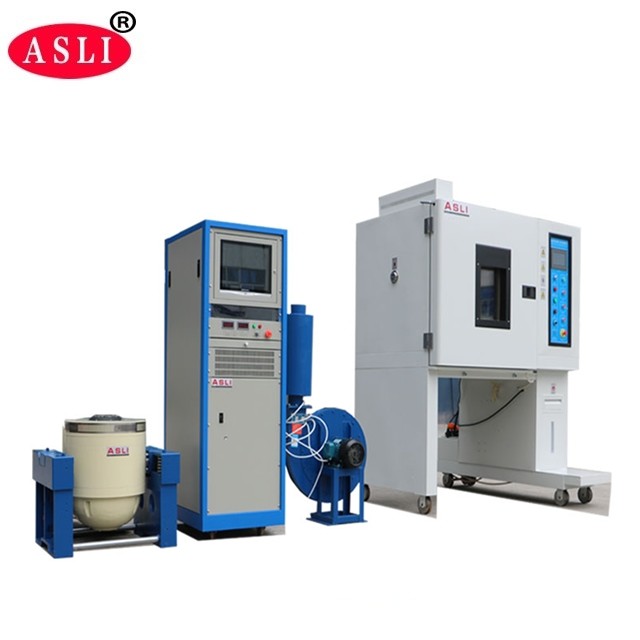

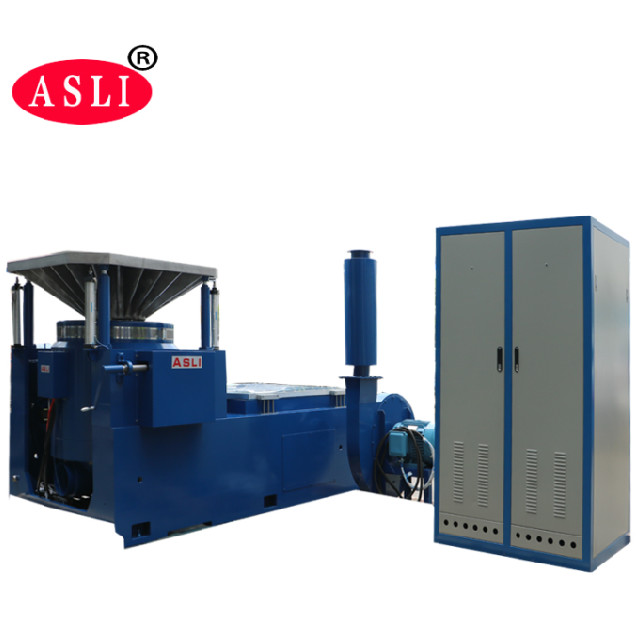

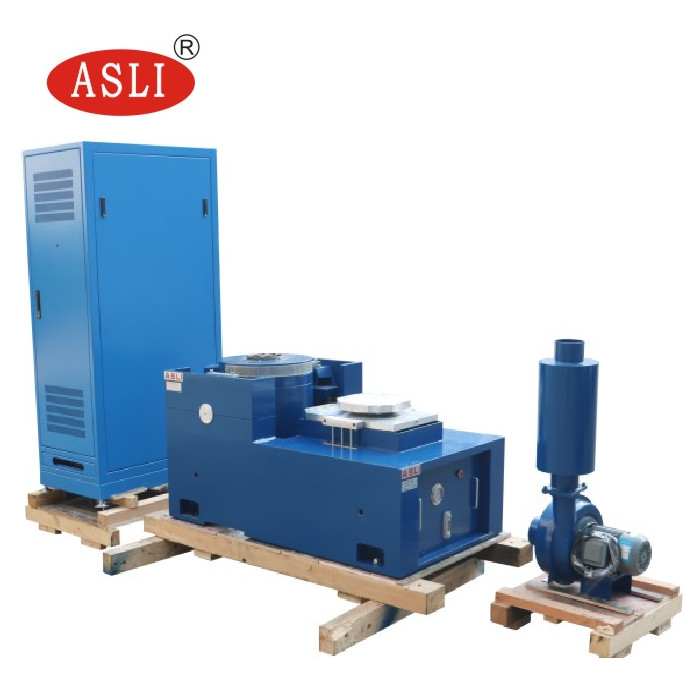

2000Hz 動振動試験台シェーカーシステムは、JIS D 1601規格に適合するように設計されており、幅広い産業および研究用途向けに高周波振動試験を提供します。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
高周波振動試験機は、主に製品の振動・衝撃環境試験、環境ストレススクリーニング、信頼性試験に使用されます。航空宇宙、通信、エレクトロニクス、電気、家電などの産業に利用されています。この試験プラットフォームは、IEC、MIL-STD、JIS、ASTM規格など、さまざまな仕様に対応しています。
- 柔軟なサスペンションシステムと直線ガイド — 強力な支持力、優れた案内性能、高い安定性。
- 中央荷重エアバッグ（高い静剛性と低い動剛性） — 強力な支持力と優れた動的性能。
- 迅速な自己診断機能とチェーン保護 — 高い安全性と信頼性。
- エアバッグによる隔離・減衰装置は、特殊な基礎を必要とせず、振動波形を完全に再現し、振動伝達を低減します。
- さまざまな水平・垂直拡張プラットフォームが利用可能です。
- あらゆる種類の振動コントローラーと互換性 — 簡単な操作。
- 小型のローディングベンチにより、より高い加速度と動作周波数が可能になり、マシンベンチの積載能力と全体的な性能が向上します。
- 水平ベンチと振動ベンチは一体型 — 構造がしっかりしており、設置・調整が容易です。
- V字型設計の静圧トラック — スロープや偏荷重に強い。
- 内蔵オイルポンプ — 構造が良好で操作が簡単です。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
自動車試験用途向けに設計されたこの高周波水平振動テーブルは、要求の厳しい試験環境で正確かつ信頼性の高い性能を発揮します。
製品のハイライト
2000Hz動的振動試験台は、20KNの力と水平振動でJIS D 1601およびMIL STD 810G規格に適合します。自動車の高周波試験に最適で、柔軟なサスペンション システム、エアバッグ ダンピング、および高い安定性と安全性を実現する迅速な自己診断を備えています。カスタム拡張プラットフォームも利用可能。
