電気付属品のための20KN振動テーブルの試験装置1.8m/s
製品詳細
| 正弦力: | 20000N | 周波数範囲: | 3hzへの2500hz |
|---|---|---|---|
| スピード: | 1.8m/秒 | 直接: | X、Y、Z |
| 加速度: | 100g | 移動に巻くこと: | 30kg |
| 負荷: | 300KG | ||
| ハイライト |
20KN振動テーブルの試験装置,1.8m/s振動テーブルの試験装置,20KN振動試験機 |
||
製品説明

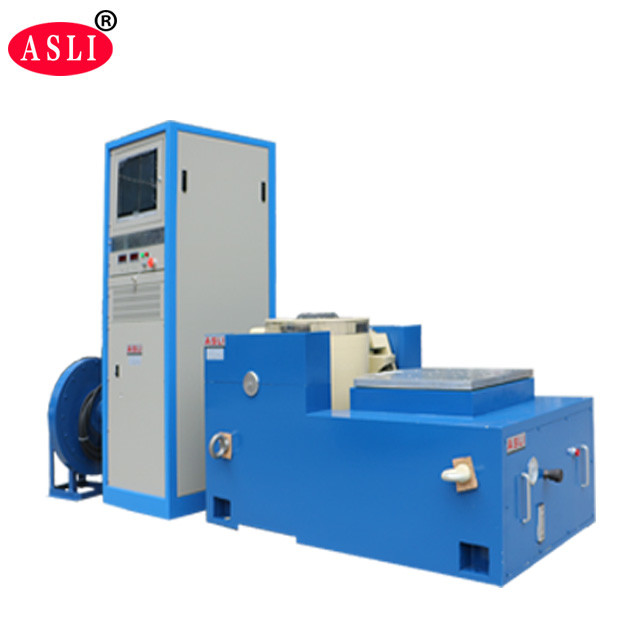

ES-20デジタル電磁型振動試験機は、電動アクセサリーやコンポーネントの精密かつ信頼性の高い試験のために設計された高周波振動試験機です。シミュレーション環境試験装置および機械的振動・衝撃試験機の分野で28年の経験を持つASLi社が製造したこのシステムは、CE認証を取得した主力製品です。
28年にわたる長い歴史を持つASLiは、シミュレーション環境試験装置、機械的振動・衝撃試験機の開発・製造に専念しています。ES-20デジタル電磁型振動試験機および高周波振動試験機は、品質と安全性のCE認証を取得した当社の主力製品です。
各機械は安全なグローバル輸送のために慎重に梱包されています。まずPPフィルムを貼り、次に機械とケースの間に10mmのフォームを入れ、最大の保護のために外側には標準的な輸出用合板ケースを使用します。
| モデル |
定格 正弦 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大。 積載 (Kg) |
移動 コイル (Kg) |
寸法 移動部 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 高いステージ軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 二重磁気回路設計により、磁束漏れが少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備えており、優れた偏心荷重容量を提供します。
- トランションアイソレーション基盤は、ホルモン使用専用で、便利な移動設置を提供します。
- 高度な技術による移動システムは、ダイナミックサークルの高い信頼性を保証します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリングの静剛性と動剛性は、小さなバルーン効果を持ち、振動テーブルの容量を増やし、低周波性能を向上させます。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5～1000 5～1500 5～2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5～1000 5～1400 5～2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5～1000 5～1500 5～2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5～1000 5～1200 5～2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5～800 5～1000 5～1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5～1000 5～1500 5～2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5～1000 5～1300 5～1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5～800 5～1100 5～1400 |
126 168 210 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | Φ1200 |
ASLiは、ダブル磁気回路構造、自己発生スケルトンアクションサークル、エアボーンサポート、ローラーベアリングとリニアガイダンス、トランションアイソレーションなどの先進的な現代技術を組み込んだES-20デジタル電磁型振動試験機および高周波振動試験機シリーズを製造しています。これらのシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気製品、家電製品などの産業で広く使用されています。
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
RE: 電磁振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
RE: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、その他振動試験が必要な製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
RE: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
RE: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。必要な周波数範囲を提供していただければ、適切なモデルをお勧めします。
Q5: 正しいシェーカーモデルをどのように選択しますか？
RE: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
RE: はい。構成に応じて、垂直試験セットアップ、水平試験セットアップ、またはその両方を備えたシステムを提供できます。
Q7: ランダム振動試験を実行できますか？
RE: はい。PSDベースの試験プロファイルを含むランダム振動試験のために、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
RE: はい。選択したシェーカーシステムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します。
- 広い周波数範囲：低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度：周波数、加速度、変位、速度、試験時間を正確に制御できます。
- 高速応答：電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力：クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験：周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています：特にPCB/PCBA、車載エレクトロニクス、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化：試験プログラムを保存して自動的に実行できるため、試験効率と再現性が向上します。
垂直・水平振動試験機についてご不明な点がございましたら、お気軽にお問い合わせください。喜んでお手伝いさせていただきます。
製品のハイライト
ES-20 振動テーブル: 20KN 正弦力、3-2500Hz、1.8m/s、XYZ 軸、荷重 300kg。 CE認証を取得した28年のメーカー。耐久性があり、効率的で、電気アクセサリのテスト用にカスタマイズ可能です。
ES-3 電動力学振動試験機 リチウムイオン電池モジュールの振動試験用
ES-3 動電振動試験機は、リチウムイオン電池モジュール用の UN38.3、IEC62133、MIL-STD-810G に準拠しています。 X、Y、Z 3 軸振動、最大荷重 750Kg、カスタマイズ可能な力とテーブル サイズ、耐久性と効率性を備えています。
IEC62133 6KNの実験室の振動計器
IEC62133 6KN 振動試験機、600x600mm スリップテーブル、Z 軸、12kg 可動コイル付き。正弦波、ランダム、衝撃試験 (半正弦波、台形波、ノコギリ波) のテストをサポートします。 UL1642、UN38.3、GB31241、MIL-STD-810G/F、IEC60068-2-5に適合します。バッテリー、電子機器、防衛研究所に最適です。
JIS D1601 自動車部品用ラボ振動試験システム 380V
JIS D1601準拠の自動車部品用3000N動電振動装置です。 3～3500Hzの周波数、100gの加速度、25mmの変位、380Vの電力が特徴です。二重磁気回路により耐久性を確保。 CE 承認済みで、カスタム オプションも利用可能です。
3KN振動テーブルの試験装置、SGSの電磁石のシェーカー
3KN リチウム電池試験用 3 軸電磁振動テーブル、5 ～ 3500Hz、500*500mm。 SGS 認定、耐久性、効率性が高く、カスタマイズ可能なプラットフォームと安定したパフォーマンスを備えています。
