大会ISTAの標準の振動シェーカーのテーブルは任意衝撃試験を行う
製品詳細
| 正弦力: | 30000N | 頻度: | 3～2500Hz |
|---|---|---|---|
| スピード: | 1.8m/秒 | 変位: | 51mmまたはカスタマイズ |
| 振動方向: | 垂直方向または x、y、z | 最大負荷: | 450kg |
| 基準を満たす: | ISTA | 関数: | 任意衝撃試験 |
| ハイライト |
ISTAの振動シェーカーのテーブル,2500hz振動シェーカーのテーブル,任意3つの軸線の振動テーブル |
||
製品説明

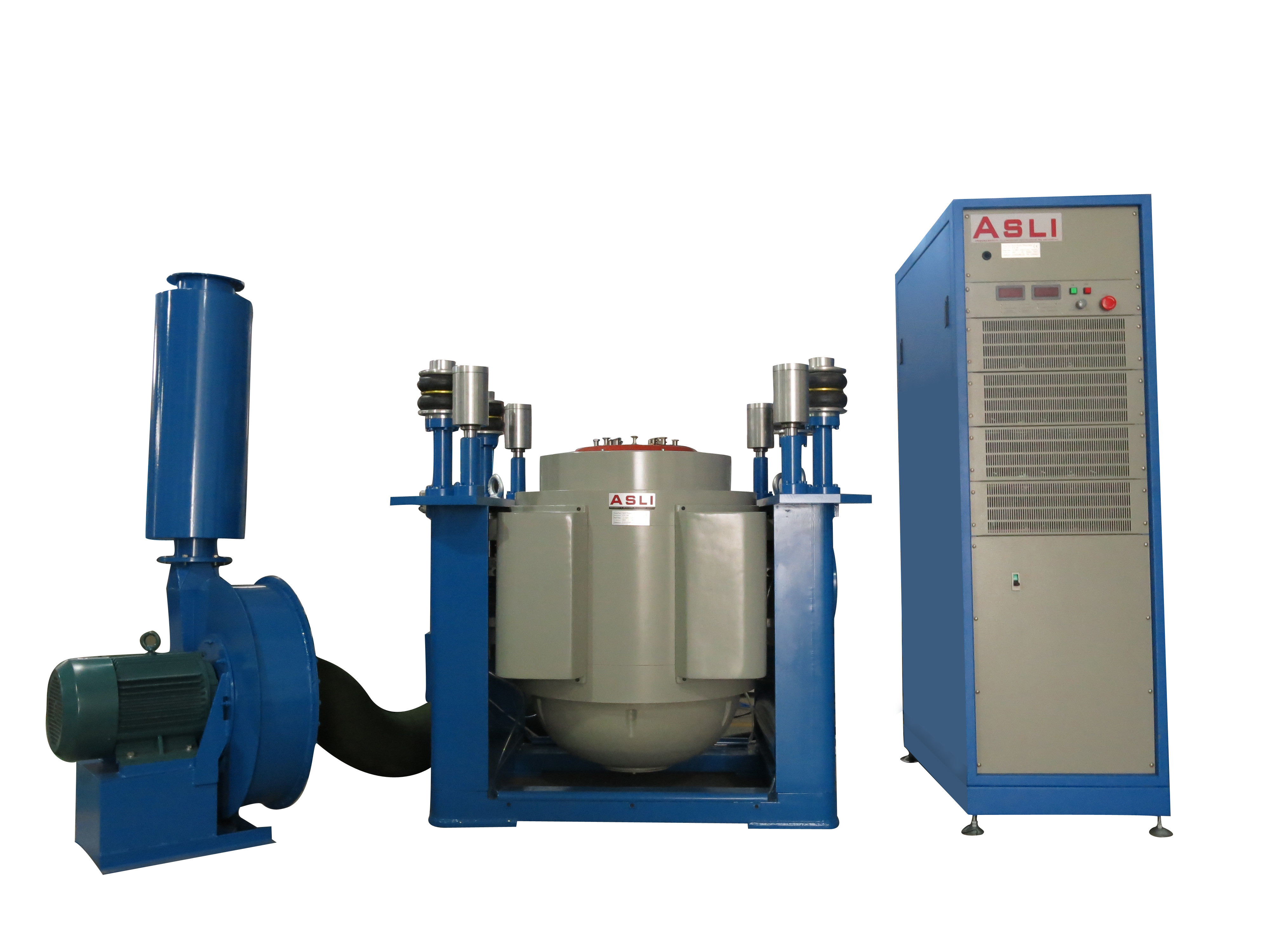

当社は、ES-20デジタル電気力学式振動試験機および高周波振動試験機シリーズのメーカーです。これらのシステムは、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、リニアガイド付きローラーベアリング、トラニオンアイソレーションなどの先進技術を採用しています。X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気製品、家電業界で広く使用されています。
- 優れた設計のダイナミックサークルスケルトン、高いステージ軸共振周波数。
- 低磁束漏洩の二重磁気回路設計、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、高い偏心荷重容量を提供します。
- トラニオンアイソレーションベースは、ホルモン使用専用で、便利な移動設置が可能です。
- 先進技術の移動システムは、ダイナミックサークルの高い信頼性を保証します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小風船の静剛性と動剛性により、振動テーブルの容量が増加し、低周波性能が向上します。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
当社は長年の歴史を持つ試験装置メーカーです。過去25年間、シミュレーション環境試験装置、機械振動・衝撃試験機に専念してきました。ISTA規格に準拠し、ランダム衝撃試験を実行する振動シェーカーテーブルは、当社の主力製品の一つであり、この機械についてはCE認証を取得しています。
製品のハイライト
30000N 正弦力、3 ～ 2500Hz 周波数、最大荷重 450kg、変位 51mm の ISTA 準拠の振動シェーカー テーブル。デュアル磁気回路、トラニオン絶縁、X/Y/Z 軸テストを備えています。 CE 認定済み、カスタマイズ可能、ランダム衝撃試験に最適です。
ES-3 電動力学振動試験機 リチウムイオン電池モジュールの振動試験用
ES-3 動電振動試験機は、リチウムイオン電池モジュール用の UN38.3、IEC62133、MIL-STD-810G に準拠しています。 X、Y、Z 3 軸振動、最大荷重 750Kg、カスタマイズ可能な力とテーブル サイズ、耐久性と効率性を備えています。
IEC62133 6KNの実験室の振動計器
IEC62133 6KN 振動試験機、600x600mm スリップテーブル、Z 軸、12kg 可動コイル付き。正弦波、ランダム、衝撃試験 (半正弦波、台形波、ノコギリ波) のテストをサポートします。 UL1642、UN38.3、GB31241、MIL-STD-810G/F、IEC60068-2-5に適合します。バッテリー、電子機器、防衛研究所に最適です。
自動車部品のためのJIS D1601の実験室の振動試験制度380V
JIS D1601準拠の自動車部品用3000N動電振動装置です。 3～3500Hzの周波数、100gの加速度、25mmの変位、380Vの電力が特徴です。二重磁気回路により耐久性を確保。 CE 承認済みで、カスタム オプションも利用可能です。
3KN振動テーブルの試験装置、SGSの電磁石のシェーカー
3KN リチウム電池試験用 3 軸電磁振動テーブル、5 ～ 3500Hz、500*500mm。 SGS 認定、耐久性、効率性が高く、カスタマイズ可能なプラットフォームと安定したパフォーマンスを備えています。
