Vertical+Horizontalの振動高周波振動試験システム大会MIL-STDの標準
製品詳細
| 振動力: | 30KN | 応用: | バッテリー、自動車部品 |
|---|---|---|---|
| 試験規格: | MIL-STDの標準 | 加速度: | 100g |
| テスト: | サイン、ランダム、ショック | 入力: | 1チャンネル |
| 変位: | 100mm | 振動方向: | 縦＋横振動 |
| ハイライト |
MIL-STDの標準的な振動試験システム,30KN高周波振動試験システム,縦の横の振動試験装置 |
||
製品説明
この高度な振動テストシステムは 制御された実験室条件下で 現実の振動環境をシミュレートします衝撃強度と運用信頼性の正確な評価を広範囲の振動試験アプリケーションで可能にします.
シヌソイド,ランダム,共鳴の検索と居住,古典的なショック, そして道路モデルのシミュレーションを再現することによって,このシステムは,製品の品質保証と新しい製品の研究開発に不可欠なサポートを提供します..
準拠基準:MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS,BS などなど
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

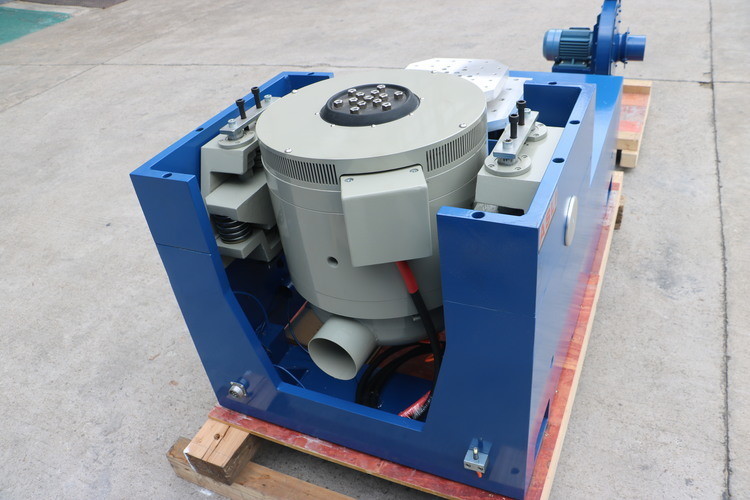

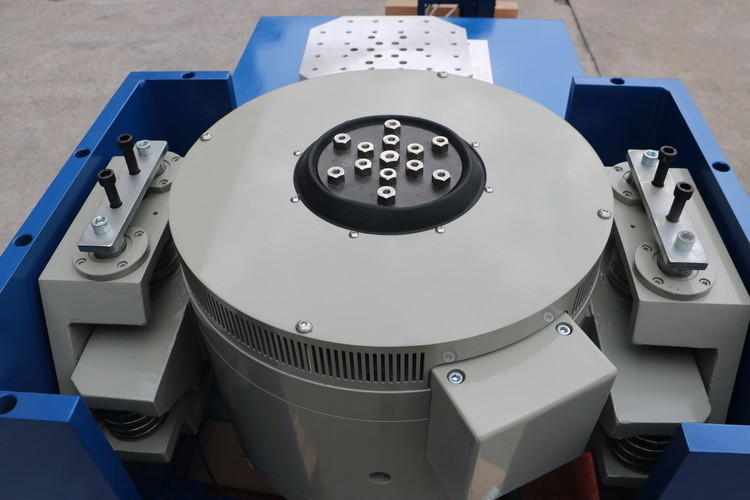

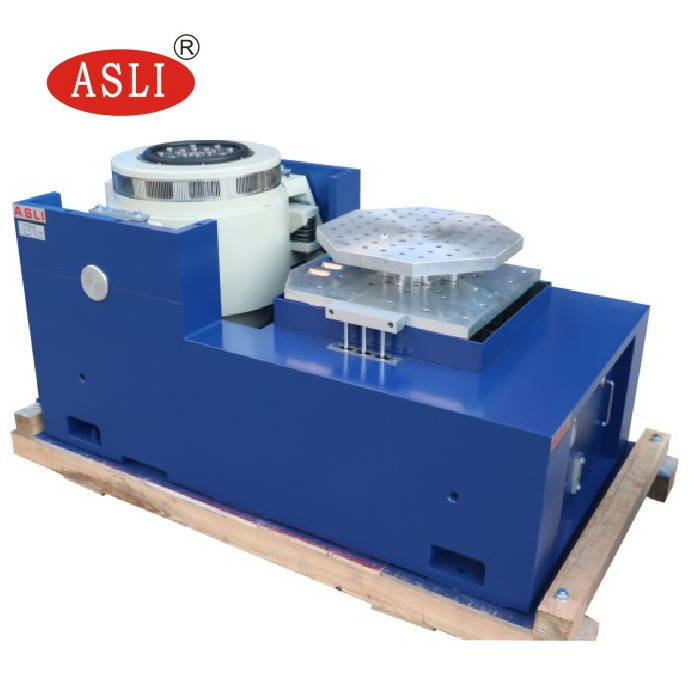

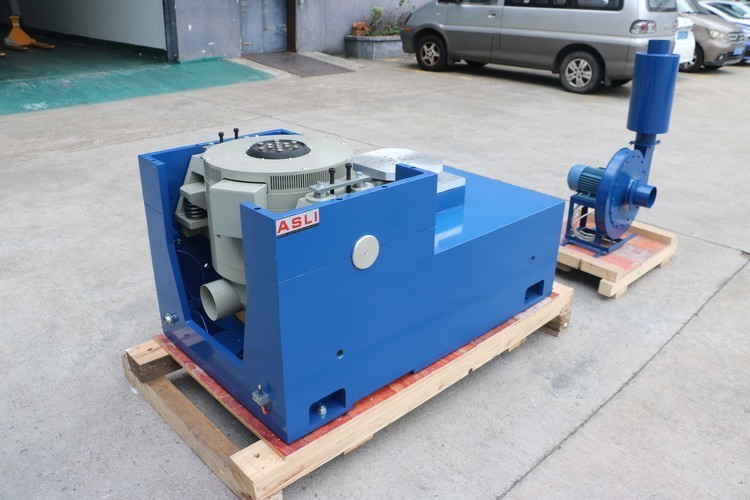

垂直+水平高周波振動試験システムは,長期間の動作のために特別に設計されています.垂直と水平の振動モードの両方が振動耐性のあるベースを設置することによって達成されます..
標準のプラットフォームには高効率のエアバッグショック隔離装置が装備されており,ビブレーションの構造への伝播を最小限に抑える.ほとんどの場合,追加的な基礎は必要ない.

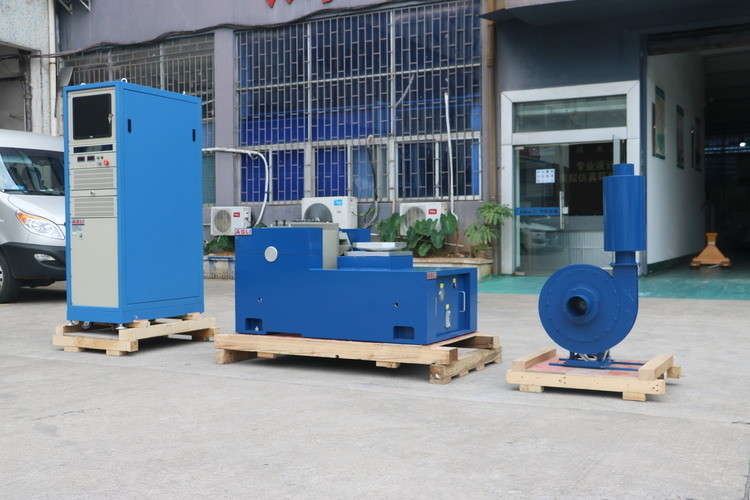

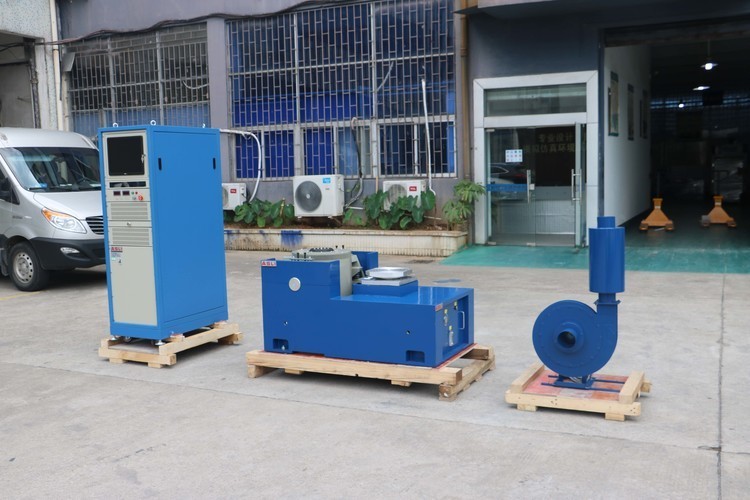

完全な振動試験システムは,振動器,電源増幅器,振動測定制御システムからなる.MIL-STD を含む,関連する国内および国際基準に従って設計されています.DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS,BS 製品品質検査プロトコルの確立に全面的な技術的サポートを提供します.
- 技術相談:試験方法のガイドライン,実験室計画,勧告
- 設備の選択: 選択計画とFAQサポート
- 製品試験計画設計
- 顧客とのコミュニケーションと進捗報告
- 技術訓練: 機器の操作, 日々の保守, 共通故障診断,故障解決
- 技術サポート: 顧客の要求に基づいて提供される専門的な有料サービス
高周波振動シェイカーの詳細については,あなたの問い合わせを送信テストの要求に応えてくれます
製品のハイライト
垂直+水平高周波振動試験システムはMIL-STD、DIN、ISO、ASTM、IEC、ISTA、GB、GJB、JIS、BS規格に適合します。 30KNの力、100gの加速度、100mmの変位、サイン/ランダム/衝撃テスト。バッテリーや自動車部品に最適です。エアバッグ絶縁により建物の振動が最小限に抑えられ、基礎は必要ありません。カスタムオプションも利用可能。
