振動試験機械電動振動シェーカーのテーブル3000N
製品詳細
| 振動力: | 3000N | 振動方向: | 縦横 |
|---|---|---|---|
| 応用: | 電子部品 | 別名: | 振動シェーカーのテーブル |
| テスト: | サイン、ランダム、ショック | 変位: | 25mm |
| ハイライト |
3000N振動試験機械,電子工学の部品の振動シェーカーのテーブル,家庭電化製品のための電動シェーカー |
||
製品説明
振動試験機 — 電磁加振機／振動加振台 — は、X、Y、Zの3軸正弦波振動試験および広帯域ランダム振動試験を実行できるように設計されています。また、古典的なパルス試験（半正弦波、台形波、のこぎり波）および衝撃応答スペクトル試験もサポートしています。これらのシステムは、国防、兵器、航空、宇宙、通信、電子機器、家電製品、家庭用電化製品業界で広く採用されています。
| モデル | ES-3 |
| 正弦波推力 | 300 kgf |
| ランダム推力 | 300 kgf |
| 衝撃推力 | 600 kgf |
| 周波数範囲 | 3～3500 Hz |
| 連続変位 | 25 mm |
| 衝撃変位 | 25 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 981 m/s² |
| 可動コイル径 | φ150 mm |
| 許容偏心モーメント | >196 N・m |
| ロード接続ポイント | 6点 |
| 可動部等価質量 | 3 kg |
| カウンタースクリューサイズ（標準） | M8 |
| ネジレイアウト（径、円周） | φ100 mmに8個、φ200 mmに8個 |
| 軸方向アイソレーション周波数 | <3 Hz |
| 最大負荷 | 120 kg |
| 磁束漏洩 | <1 mT |
| 寸法（梱包なし）（長さ×幅×高さ） | 730 mm × 550 mm × 650 mm |
| 振動テーブル重量 | 450 kg |
- 高次の軸共振周波数を持つ、よく設計されたダイナミックサークル骨格。
- 二重磁気回路設計により、磁束漏洩が少なく、構造がコンパクトで、レイアウトが合理的です。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向により、高い偏心荷重容量を備えています。
- トランションアイソレーション基盤は、ホルモン使用専用で、設置に便利です。
- 高度なテクノロジーの移動システムにより、ダイナミックサークルの高い信頼性を確保しています。
- 新しいダクト設計により、冷却効果が向上しています。
- ベアリング小風船の静剛性と動剛性が、振動テーブルの支持能力を高め、低周波性能を向上させます。

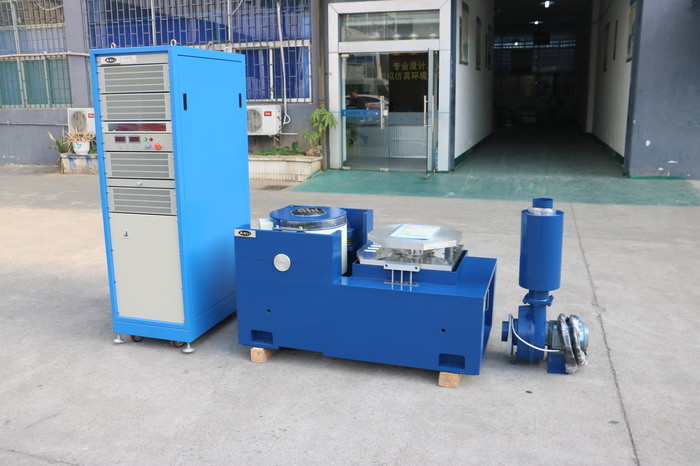

高周波電磁振動試験機は、以下のコンポーネントで構成されています。
- 振動試験ベンチ
- パワーアンプ

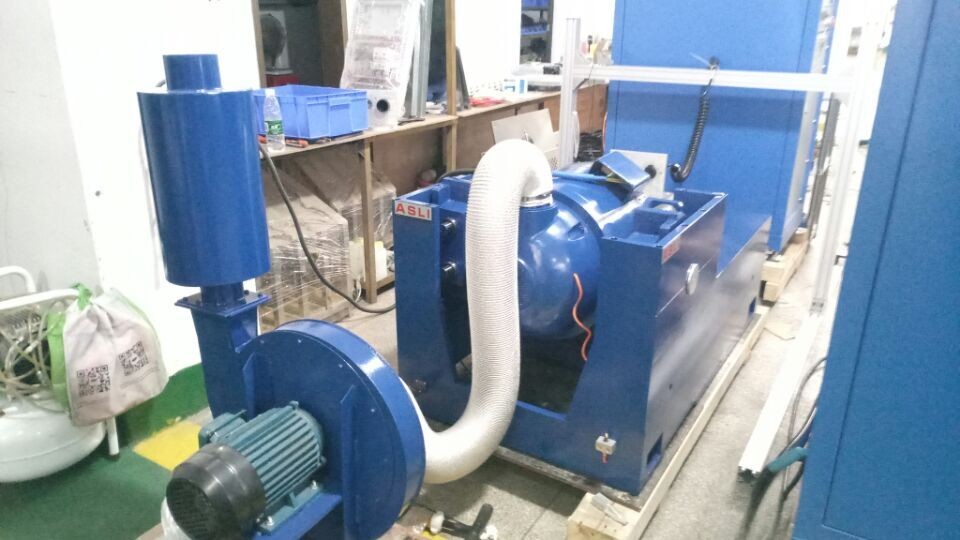

- 冷却ファン
- スリップテーブル
- 垂直エクステンダー
- 小型ロードベンチ内で、より高い加速度と動作周波数を実現し、マシンベンチの積載能力と全体的な性能を向上させます。
- 水平ベンチと振動ベンチは一体型で、構造が完璧で、設置と調整が容易です。
- 静圧トラック、V字型で、傾斜抵抗およびバイアス荷重抵抗操作に対応できます。
- 内蔵オイルポンプは、構造が良好で操作が簡単です。
VT垂直エクステンデッドベンチと指定クランプは、精密に計算され、精巧に設計されており、顧客が完璧な仕様に従って最高のパフォーマンスを得られるようにします。
製品のハイライト
X、Y、Z 正弦波、ランダムおよび衝撃試験用の 3000N 電気力学的振動シェーカー テーブル。低磁気漏れ、25mmの変位、120kgの耐荷重、3～3500Hzの範囲を備えた耐久性があり効率的な設計。エレクトロニクス、航空宇宙、防衛用途に最適です。
