電気力学の正弦および任意衝撃の振動シェーカーのテーブルの高周波
製品詳細
| 正弦力: | 40000N | スピード: | 2.0m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～2000HZ |
| 読み込み中: | 500KG | 加速度: | 100g |
| アーマチュア: | 450mm | テスト: | 正弦および任意衝撃 |
| 振動方向: | 垂直と水平 | ||
| ハイライト |
正弦の衝撃の振動シェーカーのテーブル,任意衝撃の振動シェーカーのテーブル,電動シェーカー3HZ |
||
製品説明
高周波振動試験スタンド ES-30 (PDF) をダウンロード

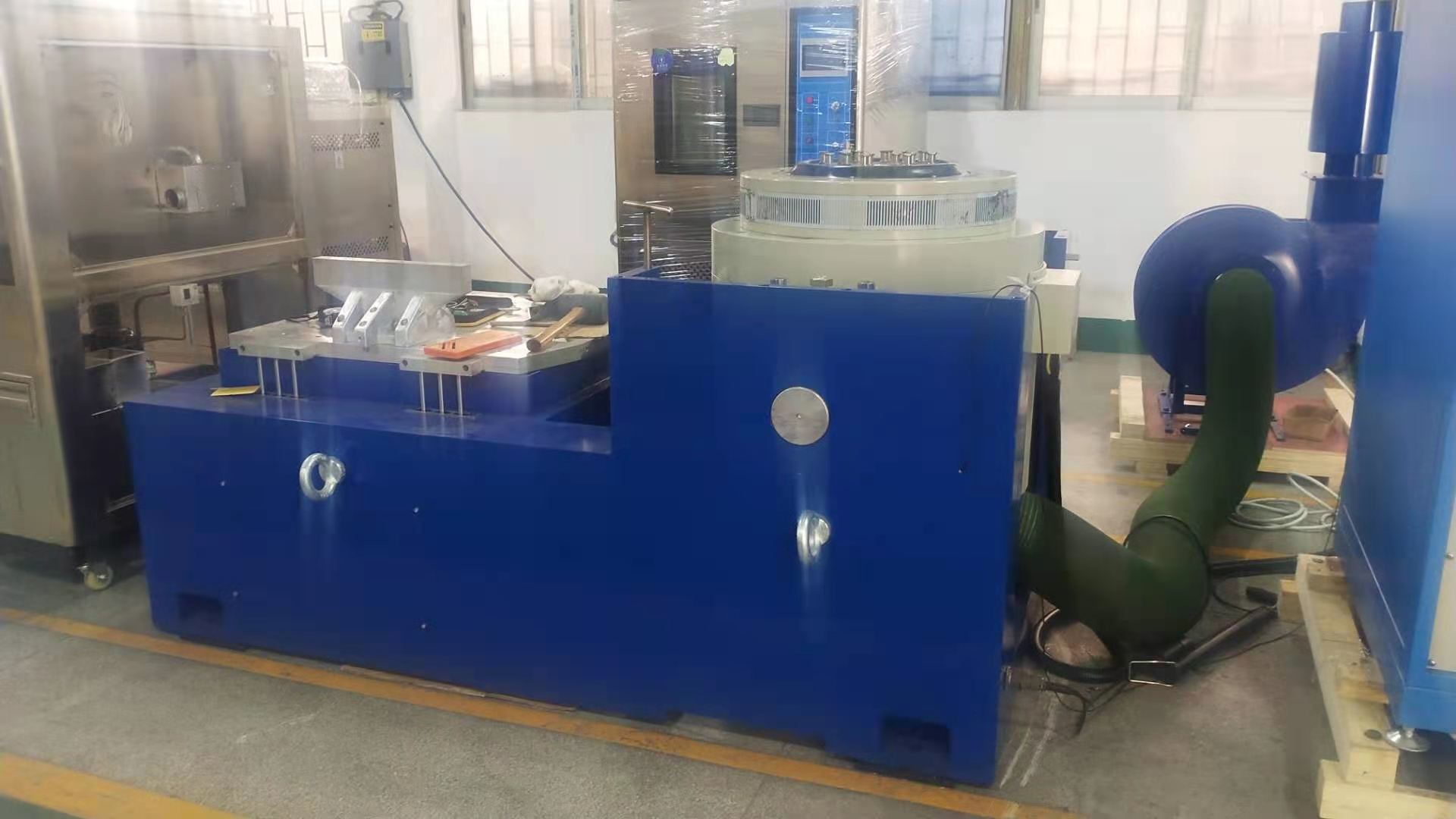

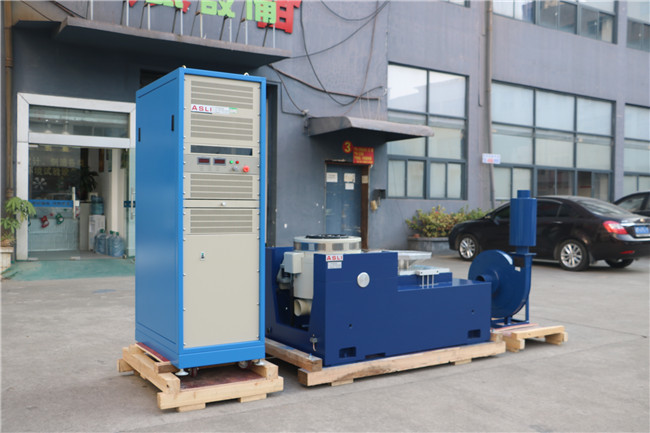

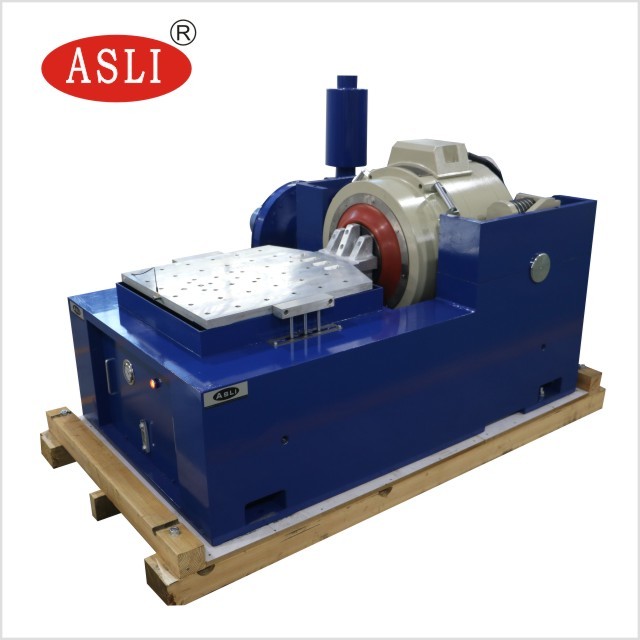

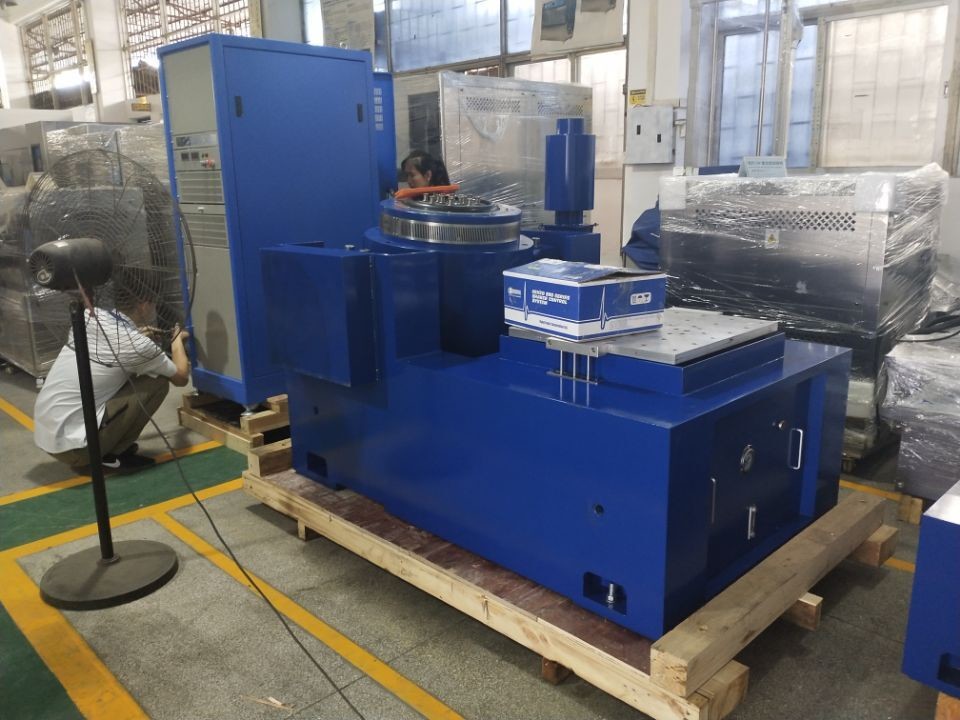

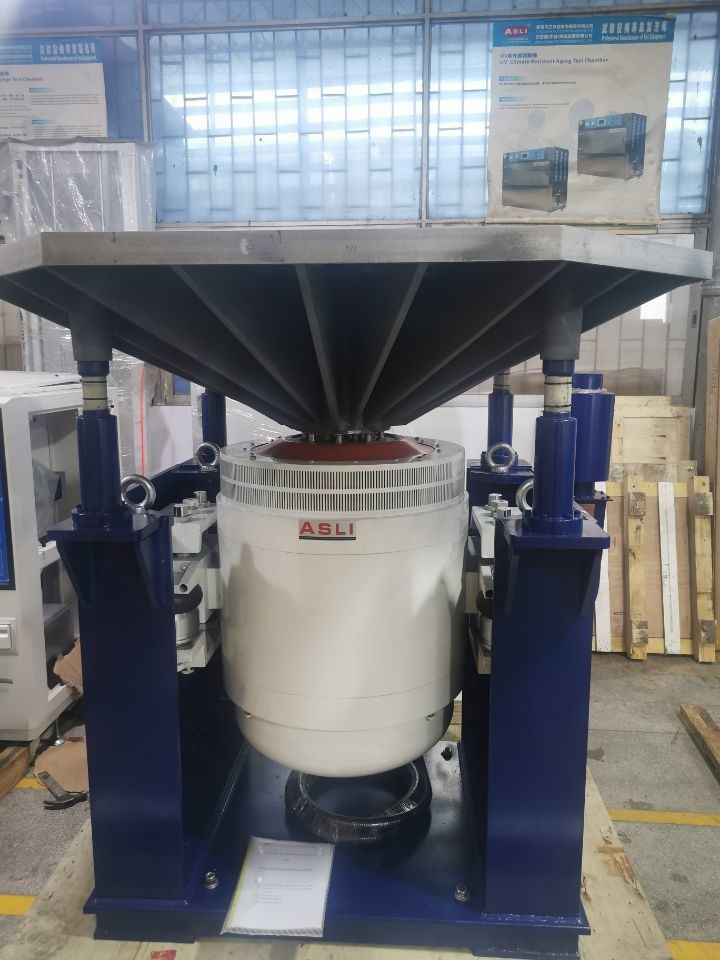

電磁気学 高周波正弦波およびランダム衝撃振動試験機は、半導体および電子機器の試験用に設計された高周波垂直および水平電磁振動発生装置です。製品およびパッケージ設計の共振周波数を評価し、流通中または使用環境で発生するランダム振動をシミュレートするために使用されます。この機械は操作が簡単で、政府、業界、および企業の仕様に従って幅広い振動試験を実行できます。
- コンパクトで洗練されたデザイン、独立したコンソールを備えた試験チャンバーと冷凍システムの組み合わせ構造。
- 便利な操作。オリジナルの冷凍コンプレッサーユニットとその主要な付属品は海外から輸入されています。
- 温度および湿度プログラムの自動制御が可能な輸入LCDカラータッチスクリーンコントローラー。
- RS232通信インターフェースを装備。お客様固有の要求を満たすために、ユーザーは良好な冷却性能を確保するためにさまざまなモデルの振動試験ベンチから選択できます。
- 熱および空気密閉システム。この振動ベンチは、機械的振動信頼性試験装置および衝撃振動試験としても顕著な効果を発揮します。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- ステージ軸共振周波数が高い、よく設計されたダイナミックサークル骨格。
- 二重磁気回路、低磁束漏れ、コンパクトな構造と合理的な設計。
- ロッカーロッドローラーベアリングストレートおよび輸入志向の複合ボディ剛性配向、偏心荷重容量付き。
- ホルモン使用専用のトラニオンアイソレーションベース、便利な移動設置。
- 高度な技術ムービングシステムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により冷却効果を向上。
- ベアリング小バルーンの静剛性と動剛性により、振動テーブルの支持能力を高め、低周波性能を向上。
電磁気学 高周波正弦波およびランダム衝撃振動試験機についてご不明な点やご要望がございましたら、お気軽にお問い合わせください。
製品のハイライト
電気力学振動シェーカー テーブルは、正弦波、ランダム、衝撃試験において、40000N の正弦力、3 ～ 2000Hz の周波数、500kg の荷重、100g の加速度を実現します。垂直/水平振動、450mmアーマチュア、耐久性のある設計が特徴です。カスタマイズ可能なオプションにより、半導体の信頼性試験に最適です。
